四轴联动固废撕碎处理设备结构设计

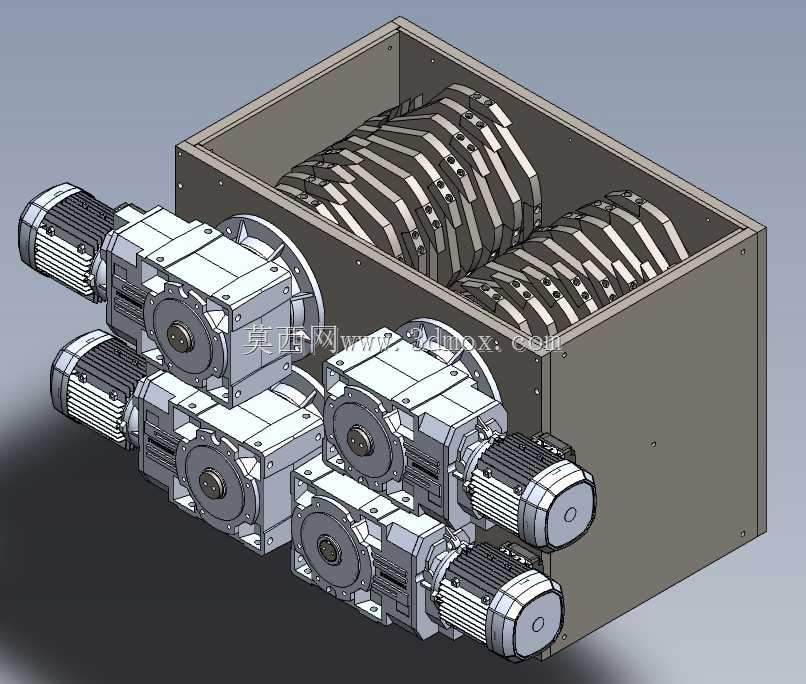

　　这款四轴结构的撕碎处理设备，主要面向工业固废、生活大件垃圾、报废工业制品的减容破碎场景，在再生资源回收分选线、垃圾中转预处理工段、工业边角料回收车间都有广泛适配性，相比传统双轴撕碎设备，四轴的咬合覆盖范围更大，对缠绕性物料、大块硬质混杂料的卡料概率有明显降低，能适配从轻薄塑料、废纸织物到中等硬度橡胶、薄金属料的破碎作业，出料粒度均匀性更优，可直接对接后续的分选、清洗、造粒或者填埋减容工序。从结构设计逻辑来看，整套设备采用四组独立驱动单元对称排布在撕碎腔体外侧，每组驱动都匹配独立的减速传动组件，刀轴直接与减速输出端连接，省去了中间的链轮或者齿轮同步传动结构，避免了多轴联动时的传动间隙累积，也降低了传动环节的故障点，

　　四组刀轴在腔体内呈平行错位排布，动刀采用交错镶嵌的安装方式，相邻轴上的刀片刃口形成互剪切的咬合副，不管物料从腔体上方哪个位置落入，都能被至少两组刀轴的刃口同时咬合，不会出现单轴设备常见的物料空转打滑、只挤压不剪切的问题。腔体部分采用加厚钢板拼焊成型，内壁设置有可更换的耐磨衬板，避免长期破碎硬质物料时对腔体本体造成磨损，衬板通过沉头螺栓固定，后期维护更换不需要拆解整个腔体结构，能大幅缩短停机维护的时长。刀轴的设计采用多边形轴体配合镶嵌式刀片的结构，刀片通过定位卡槽固定在轴体上，单个刀片出现崩刃或者过度磨损时，可以单独拆卸更换，不需要整轴更换刀具，能有效降低设备的长期使用成本，刀片的刃口角度经过针对性优化，对韧性物料的钩带能力更强，

　　对硬质物料的抗冲击性能也有兼顾，不会轻易出现崩口问题。驱动单元的排布充分考虑了安装维护的操作空间，四组电机与减速机组件分别布置在腔体的两个外侧端面，每组驱动的固定座都设置有定位止口与调节螺栓，安装时可以快速调整刀轴的同轴度，后期检修密封件、轴承部件时，不需要拆解相邻的驱动组件，单组驱动可以整体抽出维护。设备的进料口采用敞口式上扩结构，能适配装载机、皮带输送机的直接上料，进料口边缘做了外翻的加强折边，既可以提升腔体上口的结构强度，也能避免上料时物料从边缘洒落。安装边界方面，整套设备的底部设置有整体式焊接机架，机架上预留了与地面基础连接的地脚螺栓孔，同时预留了出料输送设备的对接空间，安装时不需要额外制作复杂的过渡支架，

　　只要保证基础平面的水平度在允许范围内，就可以完成设备的就位固定，驱动单元的外侧预留了足够的散热空间，不需要额外加装散热辅助装置就能满足长时间连续作业的散热需求，电气控制的走线槽也集成在机架侧面，现场布线时可以直接沿预留槽路排布，减少现场安装的施工量。在实际工况适配中，四轴的结构设计还具备正反转防卡的功能，当遇到过硬物料导致刀轴扭矩超过设定阈值时，对应轴可以自动反转退出再重新咬合，不会因为单次卡料就造成设备过载停机，相比两轴设备的防卡逻辑，四轴的独立驱动可以实现单轴的正反转调整，不会影响其他轴的正常运转，对混杂物料的适应性更强。设备的轴承座采用外置式设计，轴承与腔体内部之间设置有多道密封结构，能有效阻挡破碎过程中产生的粉尘、细小碎屑进入轴承内部，延长轴承的使用寿命，密封组件采用标准件配置，后期更换时不需要定制特殊配件，通用渠道就可以采购适配的密封件。从建模的细节来看，整套结构的连接螺栓、定位销、密封件都做了完整的还原，没有省略关键的连接细节，不管是用于设备选型的结构参考，还是用于同类产品的设计改型，都可以直接参考其排布逻辑，尤其是四组驱动的位置避让、刀轴的间距设置、腔体的壁厚选择，都符合实际工程应用的参数范围，没有出现理想化的结构设计偏差，比如驱动组件与腔体之间的连接法兰厚度、刀轴的轴径匹配、减速机的选型匹配，都对应实际的负载需求，不存在结构强度不足或者选型冗余过度的问题。
