ASMEB16.5RFWN系列带颈对焊钢制法兰

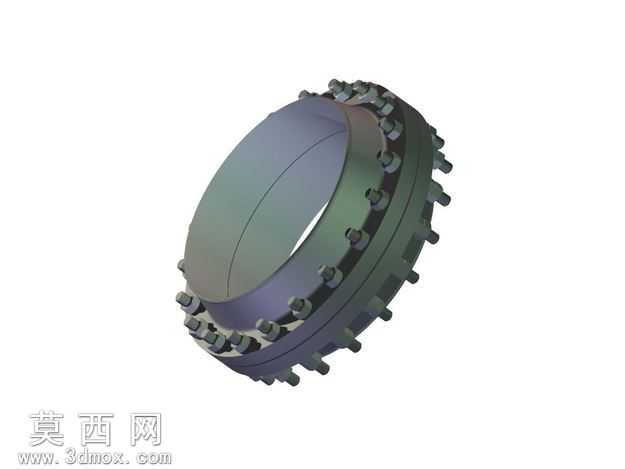

本模型为符合ASME B16.5标准的RFWN系列带颈对焊法兰，覆盖NPS15至NPS60全规格范围，采用三维参数化建模方式完成全系列规格的结构构建，建模过程严格遵循美标法兰的尺寸公差要求，对法兰的密封面凸台、颈部锥度过渡、螺栓孔分布圆、螺栓孔孔径、法兰盘厚度等关键结构尺寸进行精准还原，确保模型与实际工业产品的结构一致性。建模阶段首先绘制法兰的截面轮廓草图，通过旋转特征生成法兰的基体结构，随后按照标准规定的螺栓孔数量与分布角度，对单个螺栓孔进行拉伸切除后通过圆周阵列完成全部螺栓孔的排布，同时对法兰颈部与法兰盘的过渡位置做圆角处理，还原实际产品的应力释放结构，避免应力集中问题。模型的密封面为突面（RF）结构，精准还原了密封面的表面粗糙度要求对应的纹理表现，法兰颈部的锥度严格按照标准要求设置，保证与对接管道焊接时的贴合度，螺栓孔的位置度公差在建模中通过参数化约束实现，确保任意规格下螺栓孔的分布均符合标准要求。材质方面模拟工业常用的碳钢锻件材质效果，渲染时赋予模型哑光金属质感，对密封面位置做略微提亮的处理区分加工面与非加工面，螺栓孔内壁做深色处理体现机加工后的金属色泽，整体渲染效果还原真实法兰产品的外观质感。设计过程中充分考虑法兰的实际使用场景，带颈对焊的结构设计相较于平焊法兰拥有更高的刚性与密封性能，适用于高温高压、易燃易爆的管路系统，全系列参数化的建模方式可通过调整参数快速生成对应通径、压力等级的法兰模型，能够直接用于管路系统的装配设计、工程出图以及3D装配干涉检查，模型的结构细节完整，无多余特征，可直接导入各类三维装配环境中使用，能够满足管道工程设计、设备配套法兰选型、装配模拟等多场景的使用需求。
