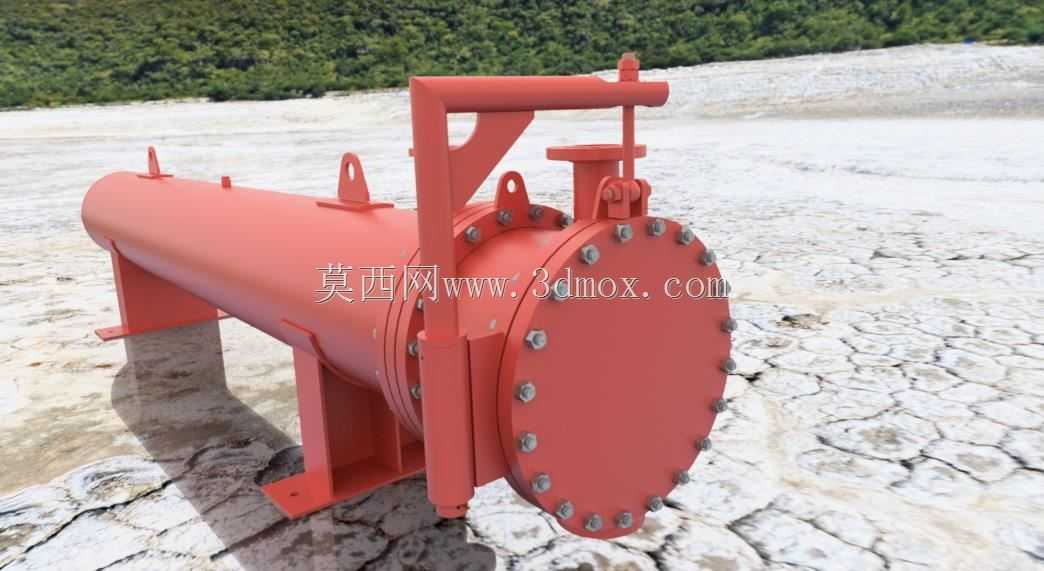

卧式快开盲板收发球筒工业设备结构

　　在长输油气管道、市政化工介质输送管线的日常运维场景里，清管作业是保障管线输送效率、排除管内积污与结蜡风险的核心环节，这类带快开盲板的卧式筒体设备，正是管线清管作业中收发清管器的核心承载装置。从现场安装的边界条件来看，设备采用卧式鞍式支座支撑，安装时需要保证筒体轴线与对接管线保持同轴度偏差不超过千分之三，支座底部的地脚螺栓孔预留了足够的热胀冷缩位移余量，适配不同地域温差下的管线形变需求，筒体两端的对接法兰采用标准高压法兰密封结构，可直接与同压力等级的工艺管线完成组对焊接，不需要额外制作过渡连接段。快开盲板的结构设计是整套设备的核心功能亮点，区别于传统螺栓紧固的端盖结构，这套采用锁环式快开结构的盲板，不需要逐一拆卸数十颗紧固螺栓，

　　仅通过操作侧的启闭机构即可完成端盖的锁紧与解锁，单人操作即可在数分钟内完成盲板开启，大幅缩短清管作业时的装拆准备时间，盲板的密封面采用嵌入式金属缠绕垫片结构，配合锁紧环的均匀施力，可在高压工况下保持稳定的密封性能，杜绝介质泄漏风险。筒体顶部设置的放空阀、排污阀接口，可在开启盲板前完成筒体内的压力泄放与残液排出，保障作业过程的操作安全，筒体上焊接的吊耳结构，可直接配合车间或现场的起重设备完成设备的吊装转运，不需要额外焊接临时吊点，避免对筒体母材造成焊接损伤。从三维建模的结构逻辑来看，建模过程中优先保证了筒体壁厚、法兰密封面尺寸、快开机构运动行程的参数准确性，所有焊接支座、吊耳、接管的位置都严格匹配现场安装的管线接口坐标，

　　快开机构的转动副、锁紧部件都保留了完整的装配间隙，可直接用于模拟盲板启闭的运动过程，验证操作空间是否存在干涉。设备的筒体长度根据常规清管器的通行长度设计，内部预留了足够的清管器停靠缓冲空间，避免清管器进入筒体时对端盖造成刚性冲击，筒体内壁做了光滑过渡处理，没有凸起的焊缝余高阻碍清管器通行，快开盲板的锁紧环采用整圈分段式结构，锁紧时可将端盖的压力均匀分散到筒体端部的法兰上，避免局部应力集中造成的结构变形。在实际选型应用中，这类设备可根据管线的输送压力、介质属性调整筒体材质与壁厚参数，输送腐蚀性介质时可更换对应耐腐蚀的筒体与密封件材质，适配原油、成品油、天然气、化工流体等不同介质的输送管线清管需求，设备的整体外形尺寸紧凑，

　　鞍座的支撑高度可根据现场管线的架设高度做定制化调整，不需要额外抬高基础即可完成对接安装。建模时对所有承压部件的圆角过渡、焊接坡口都做了细节还原，可直接用于后续的有限元应力分析，验证承压工况下的结构强度是否满足设计规范要求，快开机构的安全联锁结构也做了完整建模，只有当筒体内压力完全泄放后，联锁机构才会解锁允许开启盲板，从结构上避免带压操作的安全隐患。
