80GPM流量型紫外线水处理器结构设计

　　在民用二次供水、商用净水系统、中小型循环水场站的水处理环节中，过流式紫外线消毒设备是替代化学投加消毒的核心物理处理单元，这款适配80GPM处理流量的紫外线消毒器，在结构设计阶段就围绕现场安装的实际边界做了多轮适配调整。从实际应用场景来看，该设备主要对接DN50口径的进出水管路，适配每小时18立方米左右的连续水处理流量，可覆盖小型泳池循环水、楼宇二次供水末端、食品加工车间清洗用水管路、小型中水回用系统的消毒需求，设备工作时水流从筒体一端的接口进入，沿筒体轴向流动过程中接受腔体内紫外灯管的辐照，破坏水体中细菌、病毒的核酸结构实现消杀，全程无化学药剂添加，不会改变水体的理化性状，也不存在余氯残留、消毒副产物生成的问题。

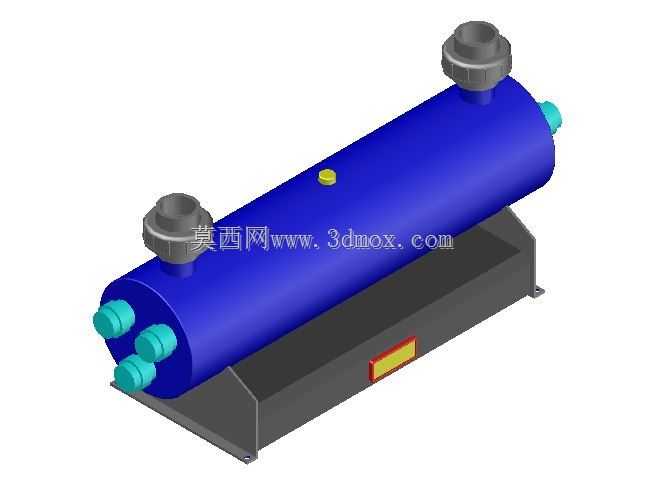

　　从结构设计思路来看，整个设备采用卧式承压筒体作为核心腔体，筒体选用304不锈钢材质做内壁抛光处理，既可以提升紫外光线的反射效率，增强腔体内的辐照均匀度，避免出现辐照死角，也能耐受常规市政供水、循环水的弱腐蚀环境，延长设备整体使用寿命。筒体顶部设置两个同规格的向上接口，分别用于紫外灯管的安装维护与排气，设备运行初期腔体内积存的空气可通过顶部排气结构排出，避免气阻影响水流通过效率，也能防止空气积存导致的紫外辐照效率衰减。筒体进水端设置三个侧向的青绿色管路接口，可根据现场管路走向灵活选择进水方位，剩余接口用配套堵头密封即可，无需额外加装转接弯头，降低现场安装的改造成本；筒体出水端设置单个同规格侧向接口，水流经过全流程辐照后从该接口流出进入后续管路。

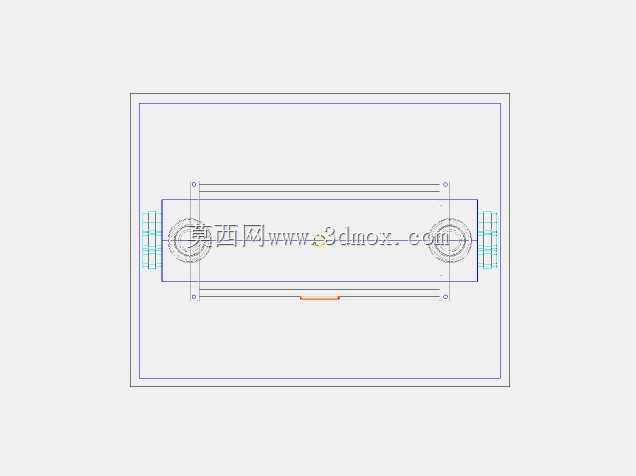

　　筒体底部采用一体式折弯成型的碳钢喷塑安装支架，支架与筒体之间采用抱箍式连接固定，支架底部开设两个长条形安装孔，可适配混凝土基础、型钢支架两种安装场景，安装时可通过长孔微调设备的水平位置，降低现场基础施工的精度要求。从安装边界尺寸来看，筒体主体的轴向长度控制在1200mm以内，筒体直径约210mm，加上顶部接口的整体高度不超过450mm，支架宽度约320mm，安装时预留的侧向操作空间不小于600mm即可满足后期灯管更换、设备检修的操作需求，不需要额外搭建大型操作平台。筒体侧面预留的小型黄色接口为温度检测探头安装位，可配套温度传感器实时监测腔体内的水温，当水温超过紫外灯管的额定工作温度区间时，可联动外部管路阀门做流量调节，避免高温加速灯管老化，延长灯管的有效使用寿命；筒体侧面的红黄色标识牌区域用于标注设备参数、警示标识，提醒运维人员检修时先切断电源，避免紫外光线直射造成眼部、皮肤损伤。

　　在细节结构处理上，所有管路接口均采用活接式结构，密封圈选用食品级硅橡胶材质，既满足饮用水接触的卫生要求，也能在0.6MPa的常规工作压力下实现可靠密封，不会出现渗漏问题。灯管的安装接口采用快拆式压盖结构，更换灯管时不需要拆卸整个筒体的管路连接，只需要打开顶部压盖即可抽出旧灯管、装入新灯管，单根灯管的更换操作可在十分钟内完成，大幅降低后期运维的时间成本。筒体两端的端盖采用法兰式连接，配合密封垫片实现腔体的密封，当需要对筒体内壁做定期清洁、去除长期运行积存的水垢时，拆卸端盖即可完成内部清理，不需要整体切割筒体，维护便利性更强。不同于小型家用过流式消毒器，这款设备的结构设计充分考虑了工业、商用场景的连续运行需求，支架的承重冗余达到设备满水重量的2.5倍，即使在水流出现轻微水锤的工况下，也能保持设备的安装稳定性，不会出现管路移位、接口渗漏的问题。在建模过程中，所有接口的尺寸、安装孔位的间距都严格匹配现有给排水管路的通用标准，可直接对接常规的PVC、不锈钢给水管路，不需要额外定制转接件，能够直接导入到整体水处理系统的装配模型中做管路干涉检查，提前预判现场安装可能出现的管路碰撞、操作空间不足的问题，减少现场施工的返工量。
