电动防盗隔爆型三相异步电机结构

　　在存在易燃易爆气体混合物的井下作业区、化工生产车间、油气输送场站这类高危工况场景中，普通电机会因运行过程中产生的电弧、电火花引燃周边介质，隔爆型电机的核心作用就是通过自身的隔爆结构，将电机内部带电部件的运行环境与外部高危介质完全隔离，即便内部出现打火、燃爆，也能通过隔爆结合面的间隙泄压、冷却，阻止火焰传递到壳体外部引发安全事故。这款带防盗结构的隔爆电机，在常规隔爆电机的功能基础上增加了防盗锁止设计，多用于无人值守的野外泵站、偏远区域的输送设备配套，避免设备核心动力部件被违规拆卸盗取。

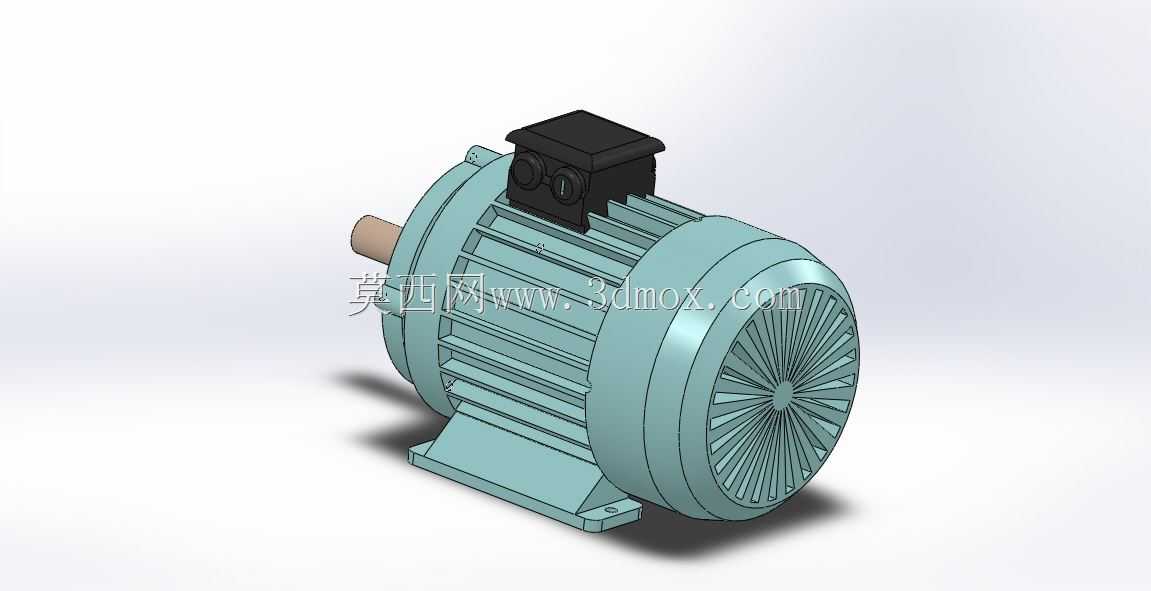

　　从结构设计逻辑来看，这款电机采用卧式底脚安装方式，壳体采用高强度灰铸铁一体铸造成型，壳体外表面设计有均匀分布的轴向散热筋，散热筋的高度、间距经过热仿真校核，既能保证电机额定负载运行时的热量快速散出，又不会因为散热筋过密导致积尘、增加壳体铸造难度。电机的接线盒独立设置在壳体顶部，接线盒盖与盒体之间采用隔爆面配合，配合面的粗糙度、间隙宽度严格符合隔爆等级要求，接线腔内部预留足够的接线空间，方便用户接入不同线径的动力电缆，接线口采用防爆密封接头，可根据电缆外径调整密封压紧度，避免外部易燃易爆介质从接线位置渗入电机内部。

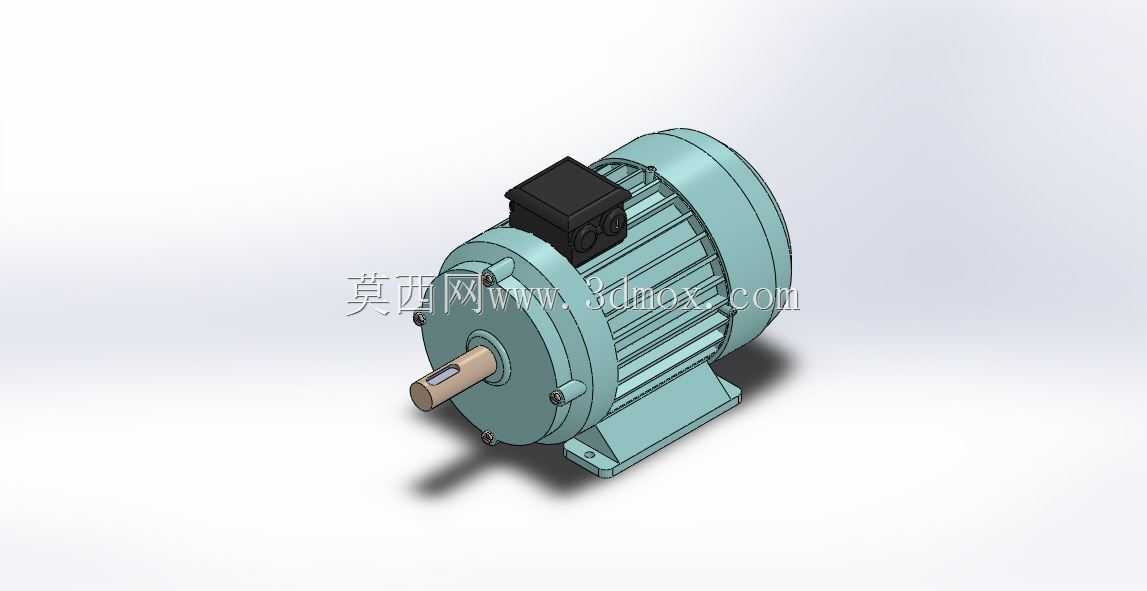

　　输出轴端采用标准圆柱轴伸，轴伸上加工有标准键槽，可通过平键与联轴器、带轮、减速机输入轴等传动部件连接，轴伸与端盖之间采用多重密封结构，内侧为骨架油封阻挡轴承润滑脂泄漏，外侧为防尘密封圈阻挡外部粉尘、水汽进入轴承腔，延长轴承的维护周期。电机的前后端盖同样采用铸铁材质，通过高强度螺栓与电机主壳体连接，端盖与壳体的配合面也按照隔爆要求加工，连接螺栓采用内六角防盗螺栓，必须使用专用工具才能拆卸，配合壳体上额外设置的防盗锁点，可实现非授权人员无法随意拆解电机的防盗功能，适配野外无人值守场景的使用需求。

　　安装边界方面，这款电机的底脚为一体式铸造结构，底脚上的安装孔为长圆孔设计，允许安装时存在小范围的位置偏差，降低配套设备机架的加工精度要求，底脚的安装平面经过铣削加工，平面度控制在合理范围内，保证电机安装后与被驱动设备的同轴度。电机的轴向总长度、径向最大尺寸、轴伸中心到底脚安装面的中心高都遵循通用工业电机的安装尺寸规范，可直接替换同机座号的普通卧式电机，不需要对原有设备的安装机架做额外改造，降低用户的设备改造成本。

　　从实际选型适配角度来说，这款电机的隔爆结构可满足常见的II类防爆场景使用需求，防盗结构的加入不需要改变电机原有安装尺寸与输出特性，用户在做三维装配时，可直接将该模型导入产线装配体，核对安装空间、传动连接位置的干涉情况，提前排查接线盒位置与周边管线、机架的空间冲突，避免现场安装时出现尺寸不匹配的问题。建模过程中对隔爆结合面的位置、散热筋的排布、防盗螺栓的安装位置都做了1:1还原，结构细节完整，可直接用于设备装配仿真、安装指导文件制作、产线布局规划等场景。
