管道式紫外线水消毒处理集成装置

　　这套集成式紫外线水消毒装置，主要面向中小型水处理项目的末端消毒环节设计，常见应用场景涵盖民用二次供水消杀、中小型污水处理站出水消毒、循环冷却水旁流杀菌、泳池水循环净化、食品加工生产用水末端处理等场景，核心作用是通过特定波长紫外线对水体的照射，破坏水中细菌、病毒等微生物的遗传物质结构，使其丧失繁殖代谢能力，相比传统投加化学药剂的消毒方式，不会在水体中残留消毒副产物，也不需要额外设置药剂存储、投加与后续中和装置，运维流程更简便，也不会改变水体本身的理化性质。

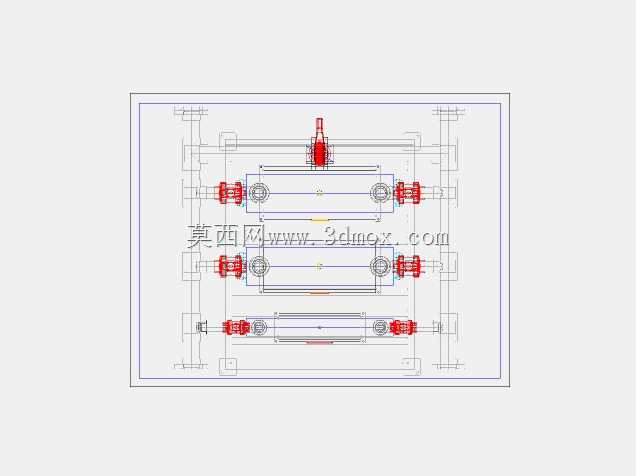

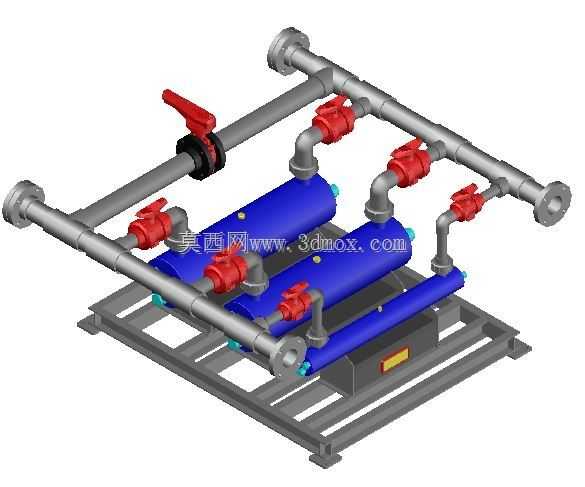

　　从结构设计逻辑来看，整套装置采用撬装集成式布局，所有功能部件都整合在统一的型钢焊接底座上，底座采用型钢拼焊的框架式结构，预留了标准的地脚安装孔位，现场安装时不需要额外搭建复杂的支撑结构，只需要将装置整体就位找平，对接进出水主管道即可完成主体安装，大幅缩减现场施工的装配工作量，也能避免现场零散配管带来的安装误差。装置核心的消毒腔体采用卧式平行布置的多筒体结构，筒体采用承压式设计，两端设置密封端盖与紫外线灯管安装位，内部设置导流结构避免水流短流，保证所有流经腔体的水体都能接收到足够剂量的紫外线照射，满足消杀指标要求。

　　外部配套的工艺管道采用标准工业金属管材制作，主管道沿装置上部平行布置，通过弯头与下方的消毒腔体进出水口对接，每台消毒腔体的进出水支管上都配置了手动球阀，可单独切断单台腔体的水流通路，在单组灯管需要维护、更换时，不需要关停整套系统，只需要关闭对应腔体的前后阀门，即可在线完成维护作业，不会影响整套系统的连续运行。主管道两端设置标准法兰连接接口，可直接与现场同管径的工艺管道对接，不需要额外加工转换接头。阀门采用红色手柄的手动球阀，手柄朝向统一设置在便于操作的侧上方位置，操作空间充足，日常开关操作不需要额外借助工具，手动即可完成启闭动作。

　　设计过程中充分考虑了现场安装的边界尺寸限制，整套装置的宽度控制在常规人行通道的通行宽度范围内，长度方向根据处理水量匹配的腔体数量调整，高度方向满足常规厂房室内安装的净高要求，不会出现超高无法进场的问题。底座下方预留了足够的叉车作业空间，可直接通过叉车完成短距离转运与就位作业，不需要额外配置吊装设备，适配多数中小型项目的现场安装条件。管道布置时充分考虑了水流阻力的优化，尽量减少不必要的弯头与变径结构，降低整套装置的水流压损，避免对前端供水泵的扬程提出过高要求。同时所有管道与腔体的连接位置都预留了密封结构安装位，可根据输送水体的腐蚀特性选配对应的密封垫片，满足不同水质的使用要求。

　　在日常运维层面，装置的结构设计充分考虑了易损件更换的便捷性，消毒腔体端盖的拆卸空间充足，更换紫外线灯管时不需要拆解周边管道，只需要打开对应端盖即可抽出灯管完成更换；阀门采用标准通用型号，出现故障时可直接在市场采购同规格备件更换，不需要定制特殊配件，降低后期运维的备件成本。撬装底座的型钢表面做了防腐处理，可适配潮湿的水处理车间安装环境，避免长期使用过程中底座锈蚀影响结构强度。整套装置的结构布局紧凑，在保证处理能力与运维便利性的前提下，尽可能压缩整体占地面积，适合安装空间有限的水处理机房场景。
