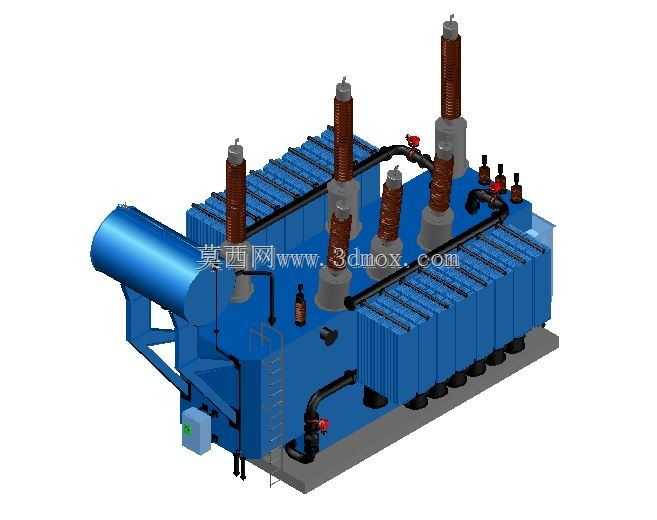

大型油浸式电力变压器三维结构设计

　　在区域主干电网的枢纽变电站、大型工业自备电站的核心配电区域，这类大容量电力变压器承担着电压等级转换、电能跨区域调配的核心作用，是电网输配环节中不可或缺的核心一次设备。不同于小型配电变压器的紧凑化设计，300MVA级别的大容量变压器在结构布局上需要兼顾散热效率、绝缘性能、机械强度与现场安装的多重约束，三维建模过程中需要严格匹配现场安装的边界条件，避免后期设备进场时出现基础不匹配、安全净距不足的问题。从设备实际功能来看，该类变压器主要应用于220kV及以上电压等级的电网节点，将高压输电线路的高电压转换为区域配电网络适用的电压等级，同时在电网负荷波动时承担一定的电压调节作用，通过配套的分接开关机构实现输出电压的小幅调整，

　　保障下游供电电压的稳定性。设备本体的结构设计上，油箱作为核心承载部件，采用全密封焊接结构，内部充满变压器油，既作为绝缘介质填充绕组与铁芯之间的空隙，提升整体绝缘强度，也通过油的自然循环带走绕组与铁芯运行中产生的热量。油箱外侧排布的多组片式散热器是散热系统的核心组成，建模时需要准确还原每一组散热片的排布间距、连接管路的走向，因为散热片的排布直接影响油流的循环路径，若建模时管路走向出现偏差，会直接影响后续散热仿真的结果准确性。油箱顶部的高压套管是绝缘与载流的关键部件，不同电压等级的套管高度、爬距都有严格的工程规范要求，建模时需要准确还原套管的倾斜角度、接线端子的安装位置，确保带电部分与接地油箱之间的安全净距符合电力行业规范，

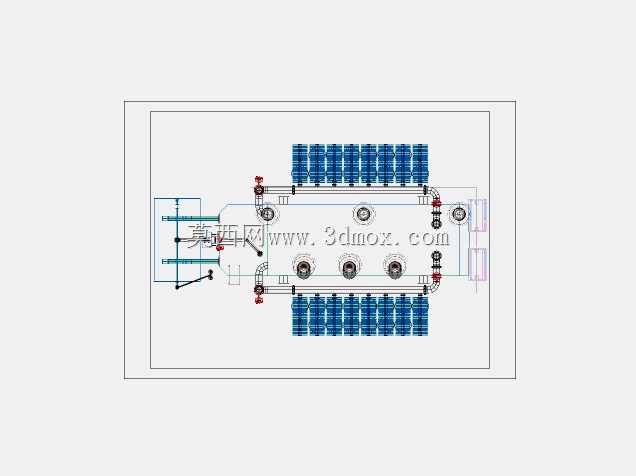

　　避免出现放电隐患。配套的储油柜布置在油箱侧上方，通过连通管与油箱内部相连，用于补偿变压器油随温度变化产生的体积膨胀与收缩，建模时需要还原储油柜的安装支架高度、与油箱的连接位置，同时考虑油位监测装置、呼吸器的安装接口位置，确保附属部件的装配关系准确。在建模思路上，由于没有现成的三维参考资料，所有结构尺寸都从二维工程图纸中提取，首先需要梳理整体的装配层级：先确定油箱本体的基准坐标系，以油箱底部安装面为Z向零点，以油箱长度方向为X轴、宽度方向为Y轴，先搭建油箱的主体焊接结构，再依次添加铁芯、绕组的内部占位结构，之后逐步装配顶部的套管、分接开关操作机构、油管路、冷却系统、储油柜等外部部件。每一个部件的装配都需要核对二维图纸上的安装尺寸，比如高压套管的安装法兰位置、升高座的高度，都要严格对应图纸上的坐标尺寸，避免出现装配干涉。外形尺寸与安装边界方面，这类大容量变压器的整体长度通常在十米级，宽度在四米以上，运输时需要考虑公路运输的限界要求，建模时也需要拆分出可拆卸的部件，比如散热器、储油柜、高压套管这些运输时需要单独包装的部件，要还原其可拆卸的连接结构，方便后续做运输方案的模拟。设备底部的安装基础需要匹配变电站的混凝土基础预埋件位置，建模时准确标注底部安装孔的间距、孔径，确保现场安装时能够与基础预埋件精准对位。另外，油箱侧壁的爬梯、接地端子、放油阀门、测温装置等附属结构，虽然尺寸不大，但都是现场运维、安装过程中必不可少的结构，建模时不能遗漏，

　　要准确还原其安装位置与操作空间，比如爬梯的位置要避开下方的管道接口，确保运维人员攀爬时有足够的操作空间，测温装置的位置要能够准确反映油箱上层油温，符合电力设备的运维规范。在结构细节上，油箱顶部的气体继电器安装在储油柜与油箱的连接管路上，用于监测油箱内部的故障气体，建模时要还原其倾斜安装的角度，确保气体能够顺利流入继电器，避免出现假液位、误报警的问题。片式散热器的连接阀门要还原其操作手柄的位置，确保后期运维时能够单独关闭某一组散热器进行检修，不需要将整台变压器的油全部排出。高压套管的末屏接地装置要准确还原其位置，方便现场试验时进行接线，满足设备交接试验的操作需求。整体建模过程中，所有的圆角、焊接坡口、螺栓连接的细节都要符合机械加工与焊接工艺的要求，比如油箱钢板的焊接处要预留合理的焊脚尺寸，法兰连接的位置要留出螺栓的操作空间，避免出现螺栓无法拧紧的结构问题。这类三维模型除了用于前期的安装布局校核，还可以用于后期的运维培训、故障模拟，通过拆解模型可以直观展示内部的绕组结构、油流路径，帮助运维人员快速掌握设备的结构特点，提升故障处理的效率。在电网建设项目的前期设计阶段，准确的三维变压器模型还可以导入变电站的整体三维设计场景中，校验与周边架构、其他设备的安全净距，优化整个变电站的布局设计，减少后期现场施工的设计变更。
