50MVA油浸式电力变压器结构设计方案

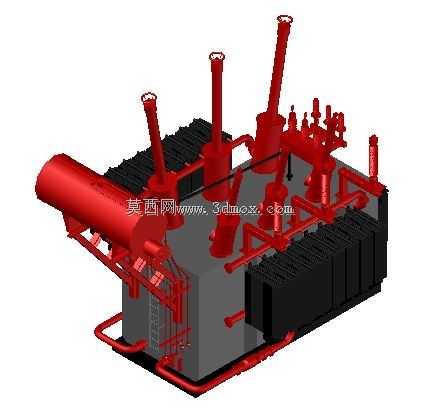

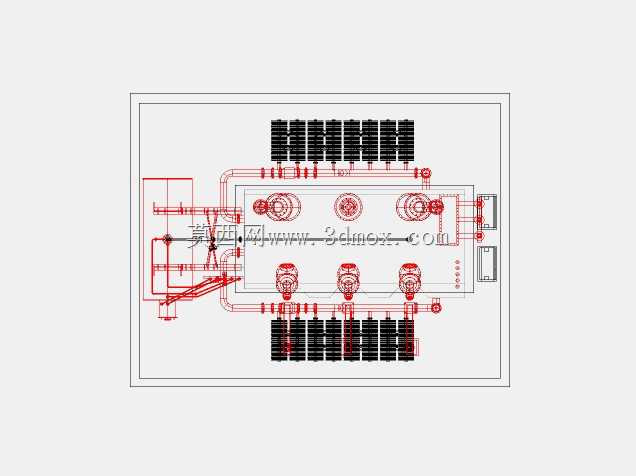

　　在城域主网变电站、大型工业用户自备电站的电压等级转换环节，50MVA容量等级的电力变压器是核心电能转换载体，承担着110kV/35kV/10kV多电压等级间的电能传输、电压调整与电网隔离功能，这类设备的运行稳定性直接决定区域供电可靠性，因此在三维结构设计阶段需要充分兼顾现场安装边界、运维操作空间、管路布局合理性与结构强度冗余。从模型呈现的结构来看，该变压器采用油浸式自冷加风冷复合散热结构，主体油箱为矩形焊接结构，外部排布的多组片式散热器承担正常负载下的油温散热功能，油箱顶部设置的高低压套管分别对应不同电压等级的出线连接，其中高压侧套管采用更高的绝缘爬距设计，满足户外安装的污秽等级防护要求，套管的排布间距严格遵循高压带电间隙规范，

　　避免不同相序间的空气击穿风险。油箱侧面延伸的储油柜用于补偿变压器油因温度变化产生的体积胀缩，储油柜与油箱本体的连接管路设置了气体继电器安装位，可在内部故障产生气体时触发保护动作，顶部的压力释放阀则在内部压力骤升时快速泄压，避免油箱爆裂事故。设计过程中首先需要匹配变电站的土建基础预留尺寸，油箱底部的安装座采用槽钢焊接结构，安装孔位间距与基础预埋螺栓位置完全对应，同时预留了足够的顶升与搬运空间，方便现场就位时的千斤顶操作与水平调整。设备的外部管路布局充分考虑了运维操作的便利性，放油阀、取样阀的设置位置距离地面高度符合人体工程学要求，无需登高即可完成油样采集与放油作业，顶部的分接开关操作机构设置了明显的档位标识与防护结构，避免误操作。

　　高低压侧的引线支架采用绝缘性能优异的层压木材质，支架的固定点位经过受力校核，可承受短路电流产生的电动力冲击，不会出现引线移位导致的绝缘距离不足问题。散热器与油箱的连接法兰采用耐油橡胶密封垫，法兰螺栓的紧固力矩经过统一规范，杜绝长期运行后的渗油隐患，每组散热器都设置了独立的阀门，可在单组散热器故障时单独隔离更换，无需排空整台设备的变压器油，大幅降低现场运维的工作量与停电时长。油箱本体的加强筋布局经过结构力学仿真优化，在满足真空注油强度要求的前提下尽可能减少钢板用量，降低设备整体重量，同时避免运输过程中因道路颠簸产生的结构变形。设备顶部的安全气道、测温元件、油位计的排布避开了套管的带电区域，运维人员在巡检时可安全读取油位、温度数据，

　　无需靠近高压带电部位。在变电站整体三维布局校核中，该变压器模型可直接导入总装场景，核对与周边架构、断路器、隔离开关的安全距离，校验母线走向是否顺畅，提前发现安装阶段可能出现的管线碰撞、空间不足等问题，减少现场施工的设计变更。对于大型工矿企业的自备电站设计，该容量的变压器可满足整厂区的生产用电负荷需求，模型中预留的二次线缆走线槽、接地端子位置可直接对接后续的电气二次设计，保证一二次设备的布局协同。不同于小容量配电变压器，50MVA等级的主变在运输时需要考虑道路限界与吊装重量，模型的整体尺寸拆分设计可满足分体运输、现场组装的需求，油箱、散热器、储油柜等部件可单独运输后在现场完成拼装，降低超大件运输的成本与难度。整体结构的焊缝布局都避开了高应力集中区域，所有外露金属构件都考虑了户外防腐要求，连接紧固件采用热镀锌材质，可在户外环境下长期运行不出现严重锈蚀。
