大型模块化海水淡化处理成套装置

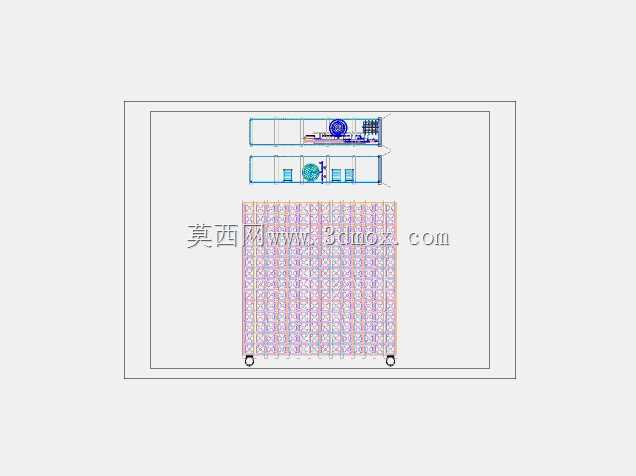

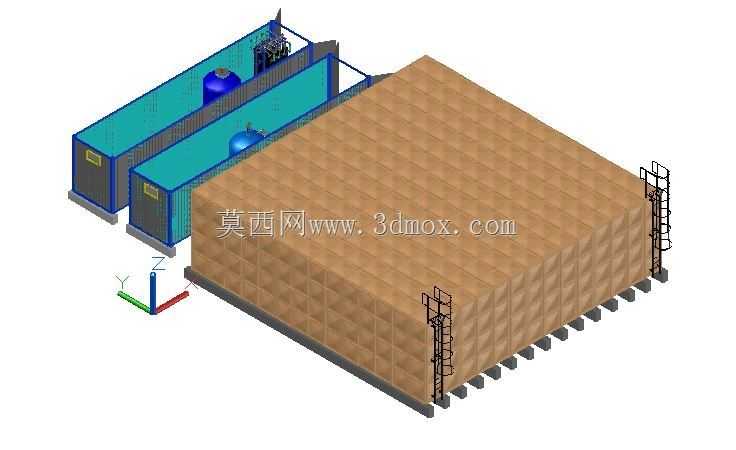

　　这套装置的三维结构完整还原了日产六百吨级海水淡化系统的现场布置形态，建模时优先考虑了沿海厂区、海岛补给站、远洋平台配套等实际落地场景的安装约束，没有做脱离工程实际的理想化简化。从结构布局来看，主体储水单元采用规整的立方模块设计，外部做了格构式加强筋排布，既可以承受满水状态下的侧向外压，也能适配户外露天放置的风载、盐雾腐蚀防护要求，模块底部预留了均匀排布的支脚间隙，方便现场做混凝土基础找平、排污管线接驳以及后期运维时的叉车移位作业，两侧外置的直爬梯直接连通模块顶部操作平台，爬梯的踏步间距、护笼高度都符合工业设备操作平台的安全规范，不需要后期现场二次改制。

　　相邻的两组功能舱体采用独立框架式封装，内部预留了高压泵、反渗透膜组、加药管路、电控元件的安装空间，舱体和主储水模块之间预留了八百毫米宽的检修通道，所有对外的管路接口都集中布置在舱体靠近主模块的一侧，能减少现场管线的弯折长度，降低管路沿程阻力损失。设计时没有把所有部件整合进单一密闭壳体，是考虑到海水淡化设备的运维频率较高，高压滤芯更换、仪表校准、阀门检修都需要足够的操作空间，分体模块化的结构可以根据现场场地条件灵活调整排布方向，哪怕是狭长的沿海滩涂场地，也能通过调整舱体和主储水模块的相对位置完成安装，不需要额外做大规模场地平整。

　　从功能逻辑上，主储水模块承担预处理后缓冲、产水存储的作用，舱体内部依次排布进水预处理、反渗透脱盐、产水后处理的核心工艺单元，建模时把所有罐体的安装支座、管路穿舱位置、设备吊装点都做了准确还原，结构工程师拿到模型后可以直接提取安装点位做基础载荷核算，不需要重新核对设备外形的干涉边界。设备整体的外轮廓尺寸适配标准集装箱运输的尺寸限值，所有分体模块都可以直接通过平板陆运、海运集装箱完成转运，不需要做超限运输申报，大幅降低偏远海岛、沿海工业厂区的设备运输成本。

　　建模过程中特意还原了设备外部的检修平台、安全护栏、罐体顶部的人孔位置，这些细节往往是初期方案设计时容易遗漏的部分，很多同类设备模型只做了外壳的大致形态，忽略了运维操作的空间需求，这套模型里所有操作面的预留空间都符合人体工程学要求，操作人员站在地面或者平台上可以直接操作所有外露阀门、仪表，不需要额外搭设临时操作架。舱体的框架采用型钢焊接结构的建模表达，外部护板做了可拆卸式的结构设计，后期运维时可以直接拆除对应位置的护板接触内部设备，不需要整体拆解舱体结构。主储水模块的外壁加强筋采用等间距排布，既保证了罐体的结构强度，也能减少板材厚度，控制设备整体自重，降低基础承载要求。
