工业厂区消防泵房核心设备布局设计

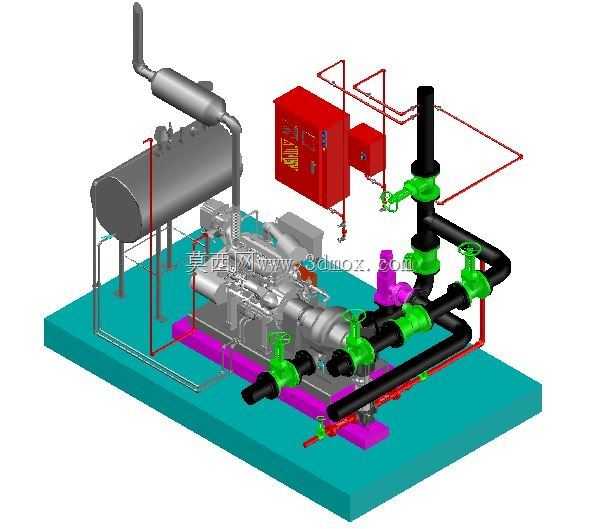

　　这套三维布局模型完整还原了工业厂区消防泵房内核心设备的实际排布逻辑，覆盖从储水、加压输送到控制联动的全链路设备，可直接用于泵房前期布局校核、安装交底以及运维人员的岗前场景认知。从实际应用场景来看，这类泵房主要服务于丙类及以上火灾风险的工业厂区、大型仓储园区，负责在火灾触发时为整个厂区的室内消火栓系统、自动喷淋系统提供稳定压力的消防供水，是厂区消防安全保障体系的核心动力节点，一旦布局不合理出现管路压损过大、设备操作空间不足的问题，会直接影响应急状态下的供水可靠性。

　　从设备实际用途拆解，模型中包含的卧式储水罐体承担消防初期供水储备功能，可在市政补水滞后的应急窗口期保障足够的供水余量；多台并联排布的消防泵组是整套系统的动力核心，采用一用一备或多用一备的配置逻辑，单台泵故障时备用泵可自动切入，避免供水中断；管路上配置的各类阀门可实现管路通断控制、流向切换、压力调节功能，其中带启闭标识的阀门可直观反馈当前管路状态，避免误操作；红色的消防控制柜体是整套系统的控制中枢，负责接收火灾报警信号、联动启动泵组、监测管网压力、反馈设备运行状态，所有控制线路通过穿线管规整排布，避免现场布线杂乱带来的检修干扰。

　　在功能特性设计上，整套布局充分考虑了消防系统的可靠性要求：泵组进出口采用软连接结构，可吸收泵组运行时的振动，避免振动沿管路传递引发的接口渗漏、支架松动问题；管路底部设置统一的支撑基座，采用减震垫与地面隔离，降低运行时的结构传声；不同功能的管路采用差异化配色区分，消防主供水管采用黑色涂装、控制回路管线采用红色涂装、阀门操作部件采用绿色标识，现场运维人员可快速识别管路属性，应急操作时无需反复核对图纸。

　　设计思路上，整套排布优先遵循消防设计规范的硬性要求：设备之间预留足够的检修通道，保证泵组拆解维修时吊装、零部件转运的操作空间；控制柜体布置在离泵房出入口较近的位置，应急状态下操作人员可快速抵达操作位，无需深入泵房内部；储水罐体的布置位置靠近泵组吸水口，尽可能缩短吸水管路长度，降低吸水阻力，避免泵组运行时出现气蚀问题，影响供水效率与泵体使用寿命；所有管路的转弯处采用大半径弯头，减少管路局部压损，保证最不利点的供水压力满足规范要求。

　　从安装边界与尺寸适配角度，整套设备的基座采用统一的混凝土台结构，台体高度高出泵房地面150mm，避免地面溢水时浸泡设备底座；泵组的安装定位预留了地脚螺栓的二次浇筑空间，进出口管路的法兰对接位置严格匹配泵体接口的中心高度，避免强行对接带来的管路应力；顶部排气装置的布置高度高于储水罐体最高液位，保证排气顺畅，避免罐体内积气影响储水有效容积；控制柜体的安装位置与水管路保持足够安全距离，避免管路渗漏时水滴溅入柜体引发电气短路，柜体前方预留不小于1.2m的操作空间，满足柜门完全开启、人员操作的空间要求。整个模型的所有部件比例严格按照实际设备尺寸建模，没有夸张缩放，可直接导出平面视图用于施工前期的管线综合碰撞检查，提前规避现场安装时出现的管路打架、设备与建筑结构冲突的问题，减少现场施工的返工量。
