乘用车液压制动轮缸三维结构设计

　　在乘用车制动系统的底盘部件开发中，液压制动轮缸作为鼓式制动回路的末端执行元件，直接决定了制动蹄片的张开推力输出精度与响应速度，这款适配欧系乘用车型的液压制动缸，在结构设计上完全围绕整车制动管路的布置边界、制动蹄的安装匹配需求展开，没有冗余的结构设计，每一处几何特征都服务于实际装车后的功能实现。从实际装车场景来看，这类制动轮缸多装配于乘用车后轮鼓式制动总成内，承接制动主缸通过液压管路传递来的制动液压力，将液压力转化为制动蹄的机械推力，迫使制动蹄压紧制动鼓内壁，实现车轮的减速与锁止动作，在整车制动安全链路中属于核心执行部件，其密封可靠性、推力输出线性度直接影响整车制动脚感与制动距离的稳定性。从结构设计思路来看，

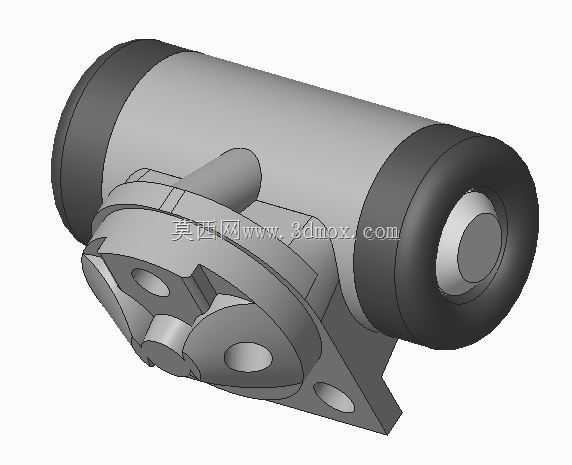

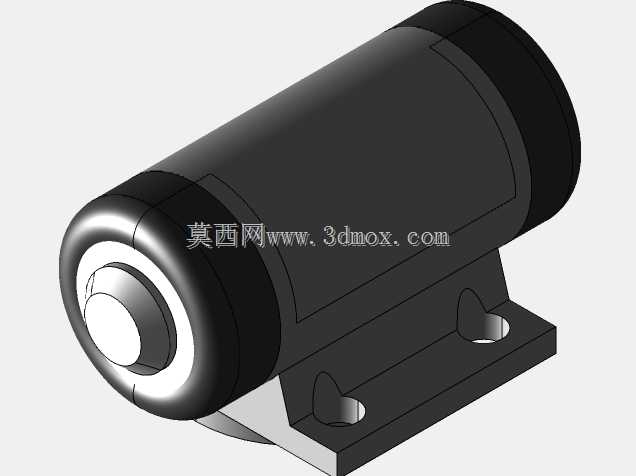

　　该制动缸采用了对称式双活塞输出结构，缸体本体为一体化铸造成型，中部预留的液压油腔通过进油口与整车制动管路连通，两端的活塞外端直接贴合制动蹄的驱动端，当制动液压力升高时，两端活塞同步向外伸出，推动两侧制动蹄同步张开，避免了单活塞结构带来的制动蹄偏磨问题。缸体外部集成的安装支座带有两个定位安装孔，安装孔的孔位间距、孔径公差完全匹配对应车型制动底板的安装螺柱位置，安装时无需额外调整适配，直接通过螺母紧固即可完成轮缸与制动底板的刚性连接，安装面的平面度公差控制在0.05mm以内，避免安装后出现缸体偏斜导致的活塞卡滞问题。外形尺寸方面，缸体主体的圆柱段直径适配对应车型制动鼓的内部安装空间，不会与制动鼓内壁、制动蹄回位弹簧产生运动干涉，

　　两端活塞的伸出行程经过严格匹配，完全覆盖制动蹄从新片状态到磨损极限状态的张开量需求，活塞外端的防尘罩采用褶皱式橡胶结构，在活塞全行程范围内都能完全包覆活塞与缸体的配合间隙，阻挡路面泥水、粉尘进入缸体内部，避免活塞密封圈出现异常磨损导致的制动液泄漏问题。进油口的位置设置在缸体中部的侧上方，接口规格采用整车通用的制动管螺纹标准，与整车制动硬管的连接端完全匹配，装配时可以直接对接拧紧，不需要额外的转接接头，减少了管路泄漏点。缸体下部预留的放气螺钉位置，在整车制动管路排气操作时可以直接连接放气软管，操作空间充足，不需要拆卸周边其他部件即可完成排气作业，大幅降低了售后维保的操作难度。在密封结构设计上，活塞与缸体内壁之间采用了双唇口橡胶密封圈，

　　既可以实现高压制动液的密封，又能在活塞回位时刮除活塞表面附着的杂质，同时密封圈的刃口角度经过优化，在制动压力释放时可以依靠密封圈的弹性形变带动活塞适度回位，避免制动解除后制动蹄与制动鼓之间存在拖滞力矩，降低整车行驶过程中的不必要能耗。缸体外部的加强筋结构沿着安装支座与缸体主体的连接位置分布，在不额外增加缸体壁厚的前提下提升了安装位置的结构强度，避免车辆行驶过程中底盘振动导致的安装支座断裂问题，同时筋条的走向避开了制动管路、回位弹簧的运动路径，不会产生装配干涉。从实际选型匹配的角度来看，这类液压制动轮缸的推力输出特性与整车制动主缸的缸径、制动管路压力阈值完全匹配，在常规制动紧急制动的不同压力区间内，活塞推力的输出线性度一致，不会出现压力突变导致的车轮抱死过早问题，能够配合ABS系统实现制动压力的精准调节。
