本田Biz100摩托车起动电机结构设计

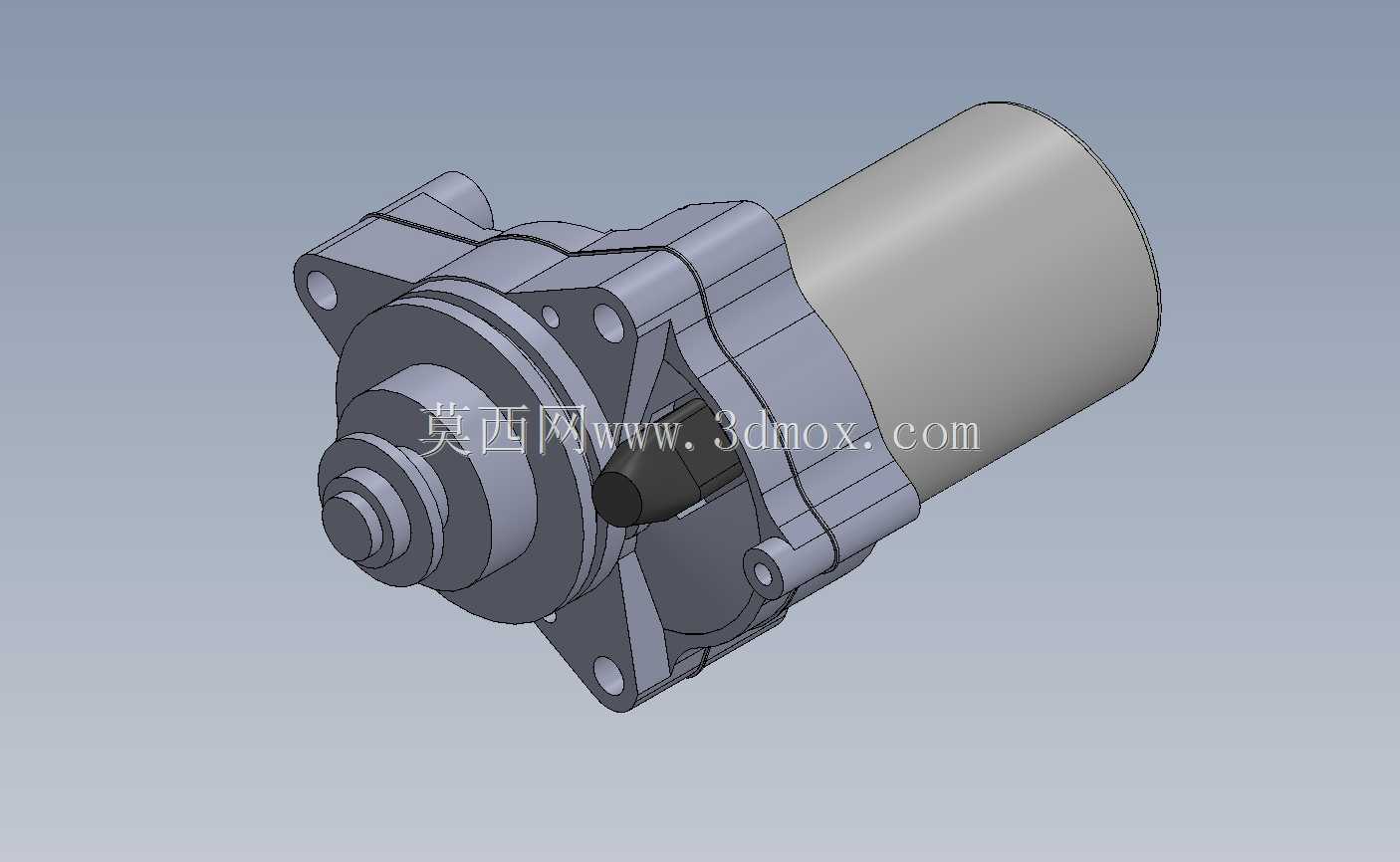

　　这款起动电机是适配本田Biz100弯梁车型的链传动式起动部件，日常主要承担发动机初始起动的动力输出功能，在整车电气与动力系统的衔接环节中，是直接决定冷车、热车起动顺畅度的核心部件。从实际装车场景来看，这类小排量通勤弯梁车的起动电机安装空间非常局促，位于发动机缸体侧部与车架弯梁的夹缝区域，周边紧邻化油器（或电喷节气门体）、起动继电器接线端、发动机悬挂衬套，所以设计阶段首先要卡死安装边界：前端法兰的三个安装孔位完全匹配发动机侧盖的对应螺柱位置，孔位同轴度公差控制在0.05mm以内，避免装车后出现电机轴与从动起动齿轮啮合错位的问题；电机主体的圆柱壳体外径控制在合理范围，和周边车架、管线的最小预留间隙不小于8mm，防止车辆行驶过程中因发动机震动出现部件磕碰、管线磨损的隐患。

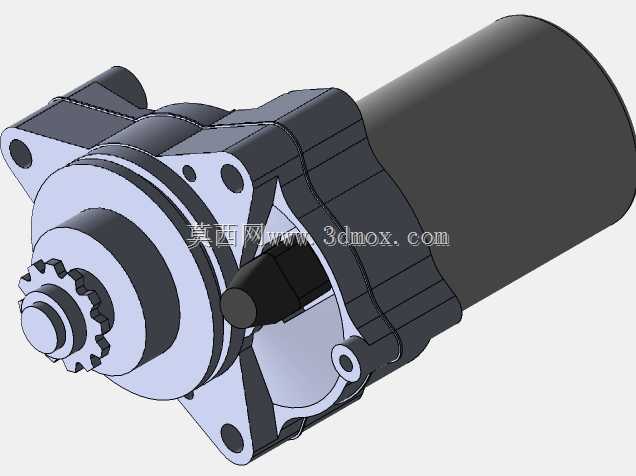

　　从功能特性来看，这款链传动起动电机和常见的顶置啮合式起动电机结构有明显区别，动力输出端不直接驱动发动机飞轮齿圈，而是通过侧部伸出的驱动链轮配合传动链条，将扭矩传递给发动机曲轴侧的起动从动链轮，这种结构的优势是可以大幅压缩电机轴向的安装长度，适配小排量卧式发动机紧凑的侧部布局，同时链传动的缓冲特性可以降低起动瞬间的齿轮冲击，减少打齿故障的发生概率。电机本体采用直流串励式结构，低转速下可以输出足够大的起动扭矩，能够克服100cc排量卧式单缸发动机在冷机状态下的压缩阻力，保证-10℃到45℃的常规使用环境下都能顺利拖动发动机达到点火转速。

　　设计过程中，前端的端盖结构做了针对性的加强：安装法兰的厚度比通用同功率电机厚2mm，三个安装孔周边都做了放射状的加强筋，因为链传动工作时会对电机输出轴产生径向的拉力，长期使用容易出现端盖变形、输出轴偏摆的问题，加强筋结构可以将安装点的受力均匀分散到整个端盖面上，提升部件的抗疲劳寿命。输出轴端的密封结构采用双唇口橡胶油封，既可以防止电机内部的润滑脂甩出污染传动链条，也能阻挡车辆行驶过程中溅起的泥水、灰尘进入电机内部，避免碳刷、换向器出现异常磨损。电机壳体采用拉延成型的钢质外壳，表面做镀锌钝化处理，兼顾导磁性能和防腐蚀能力，适合摩托车外露安装的使用场景。

　　从实际维修替换的角度来看，这款电机的接线端设计在侧部的凹槽内，接线螺母的操作空间预留充足，不需要拆卸周边其他部件就可以完成电源线的紧固操作，大幅降低售后维修的拆装难度。输出轴上的链轮定位台阶尺寸严格匹配原厂传动链轮的安装公差，链轮安装后不会出现轴向窜动，保证链条传动过程中始终处于同一平面，减少链条磨损和异响的发生概率。电机尾部的端盖上设计了对称的两个通风缺口，兼顾电机工作时的散热需求，同时缺口的朝向做了优化，安装后缺口朝向车辆行驶的迎风面，利用行车气流带走电机大电流工作时产生的热量，避免长时间连续起动导致的电机过热烧蚀问题。

　　在结构细节上，电机内部的碳刷架采用耐高温的酚醛树脂材质，碳刷弹簧的压力经过匹配调校，既保证碳刷和换向器的接触压力足够，避免大电流工作时出现跳火烧蚀换向器的问题，也不会因为压力过大导致碳刷异常磨损，缩短电机的使用寿命。电枢绕组采用耐高温的漆包线绕制，匝间做了绝缘浸漆处理，可以承受起动瞬间大电流的冲击，适配摩托车起动电机短时大负荷工作的特性。前后端盖的轴承位置都设计了储油毡垫，可以长期为输出轴轴承提供润滑，减少轴承的磨损噪音，延长部件的整体使用寿命。
