环形密封科塞工业密封配件结构

　　在液压系统、流体输送管路、泵阀腔体的装配场景中，这类环形科塞是承担静密封功能的核心小尺寸配件，很多刚入行的结构设计人员容易忽略这类小零件的选型匹配，往往在设备做压力测试时才发现密封位渗漏，追溯原因才发现是科塞的尺寸公差、端面贴合度没有匹配安装位的设计要求。从实际装配逻辑来看，这类科塞的安装边界完全依托安装位的沉槽尺寸设计，外圈的环形凸起结构是为了嵌入沉槽的限位台阶，避免装配后受介质压力冲击出现径向移位，内圈的通孔结构需要和贯通的管路孔径保持同轴度，公差控制在IT7级区间才能保证介质流通时不会在密封位形成紊流，长期运行也不会因为局部冲蚀导致密封失效。

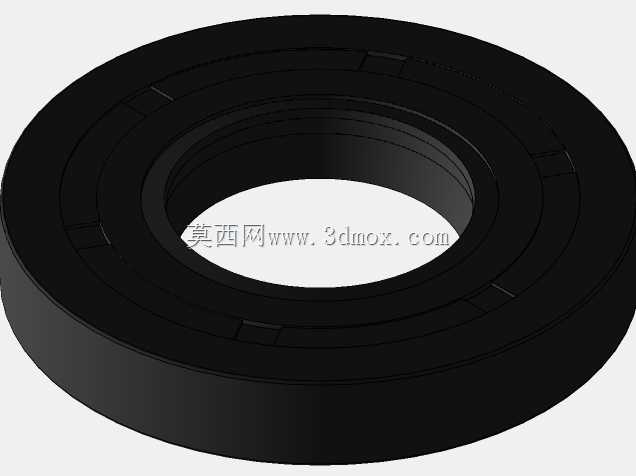

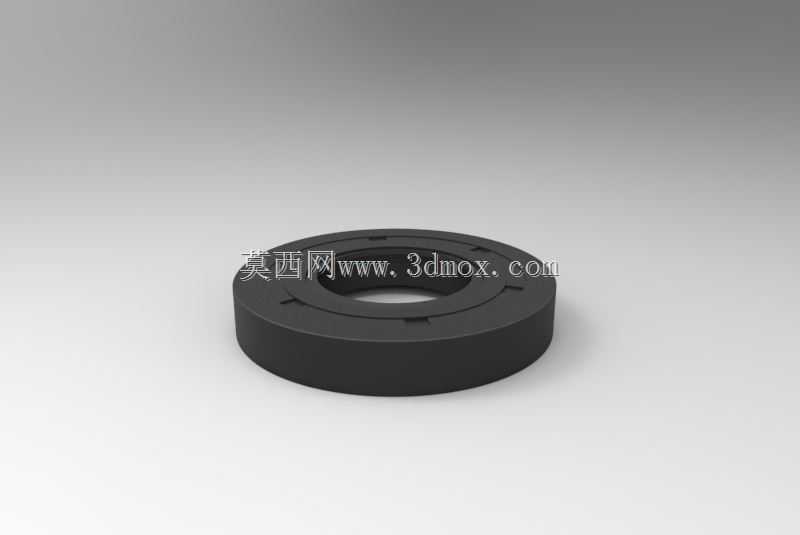

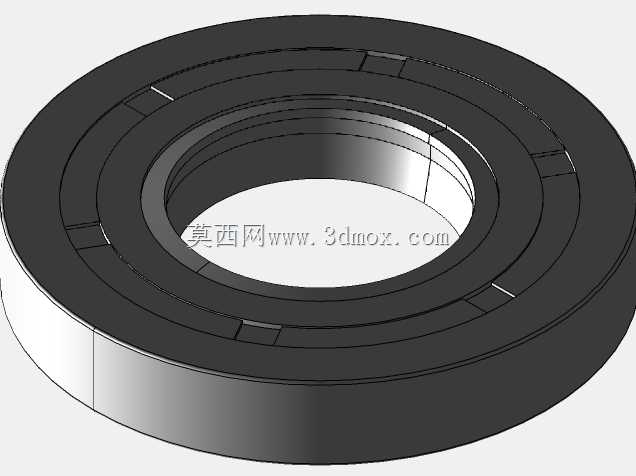

　　设计这类零件的时候，首先要考虑的是实际工况的介质兼容性，如果是应用在普通矿物油的液压回路中，材质选择丁腈橡胶即可满足耐油、耐温的常规要求，如果是应用在化工流体输送场景，就要更换为氟橡胶材质适配腐蚀性介质的侵蚀，很多设计人员在建模时只关注外形尺寸，忽略了材质对应的压缩量参数，橡胶类密封件的轴向压缩量需要控制在15%-25%区间，压缩量过小会导致密封面比压不足出现渗漏，压缩量过大则会让橡胶件出现永久塑性变形，反复拆装几次就会失去密封性能。从外形结构来看，这款科塞的端面做了均匀分布的浅槽设计，不是为了外观装饰，而是为了装配时让多余的密封胶可以顺着浅槽排出，避免密封胶堆积在通孔位置堵塞流道，同时浅槽结构也能增加端面和安装腔体的摩擦力，在设备运行产生振动时不会出现周向转动。

　　在三维建模过程中，这类零件的建模逻辑不需要做复杂的曲面特征，核心是要把安装配合的尺寸参数做全关联设计，外圈直径、内圈孔径、轴向厚度、台阶高度这些配合尺寸要和对应安装位的尺寸做参数链接，一旦安装位的尺寸根据整机布局做调整，科塞的配合尺寸可以同步更新，避免出现装配干涉。很多新手建模时会把这类密封件做成实心结构，忽略了橡胶件的倒角设计，科塞的内外圈边缘都做了0.5mm的45度倒角，一方面是装配时可以顺利导入沉槽，不会刮伤安装腔体的金属表面，另一方面也能避免橡胶件的边缘在装配时被切边，导致密封面出现缺损。

　　从实际应用的场景延伸来看，这类科塞不仅仅用在液压和流体管路中，在减速机的腔体端盖、气动元件的密封堵位、汽车零部件的油路封堵位置都有大量应用，不同场景下的尺寸差异较大，但核心的密封结构逻辑是一致的：依靠轴向压缩产生的端面比压实现静密封，依靠外圈的限位结构实现径向定位，保证在压力波动、设备振动的工况下依然能保持密封性能。在做整机装配的干涉检查时，要特别注意科塞安装后轴向的突出量，不能超过端盖的装配平面，否则会导致端盖装配后出现缝隙，引发更大范围的渗漏，很多现场装配的故障都源于这个细节，建模时如果没有预留足够的装配间隙，现场返修往往需要打磨端盖或者更换非标厚度的密封件，大幅增加装配成本。

　　另外在做结构验证的时候，要考虑科塞的长期使用形变，橡胶材质在长期受压、受温的环境下会出现一定的蠕变，所以在设计安装位的沉槽深度时，要预留出蠕变后的补偿空间，一般是在轴向预留0.2-0.3mm的压缩余量，保证设备运行一到两个维护周期后，密封面依然有足够的比压。很多设计人员在选型时直接照搬标准件库的模型，没有结合实际工况调整压缩量参数，往往在设备运行半年左右就开始出现渗漏，拆解后发现密封件已经被压成薄片失去弹性，这就是没有考虑蠕变补偿的典型问题。这类环形密封科塞虽然是整机里尺寸很小的零部件，但直接决定了设备流体系统的运行可靠性，建模时对配合尺寸、公差、结构细节的把控，最能体现结构设计人员的工程经验积累。
