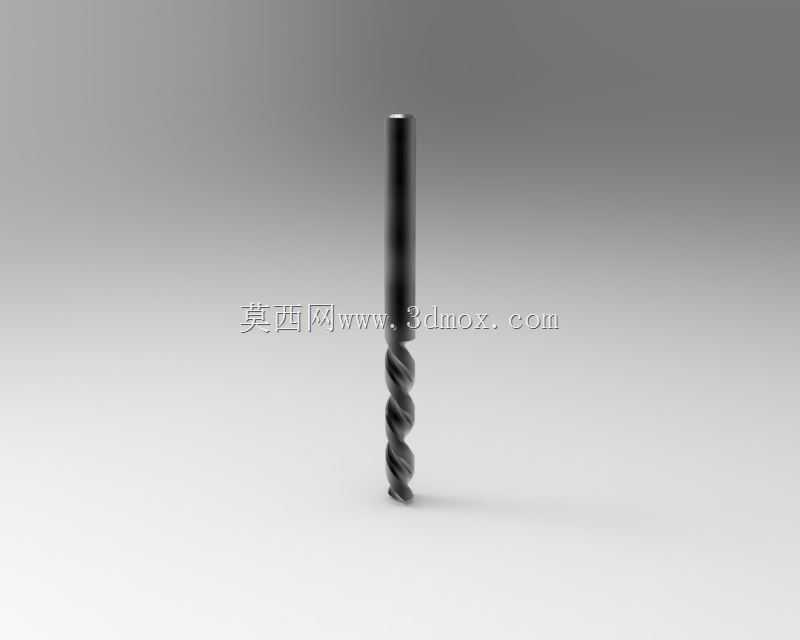

直径10mm直柄麻花钻结构设计

　　这款直径10mm的直柄麻花钻，是金属切削加工场景里应用极广的孔加工刀具，日常在台式钻床、立式钻床、加工中心、手持电钻等设备上都能适配使用，主要承担碳钢、铸铁、有色金属等常见工件材料的钻孔工序，不管是单件小批量的机修车间钻孔作业，还是批量生产线上的预制孔加工，都能满足常规加工精度要求。从结构设计来看，整体采用经典的麻花钻构型，工作部分分为切削段与导向段，切削段的两条主切削刃对称分布，横刃位于钻芯最前端，钻孔时先由横刃完成定心，再通过主切削刃逐层切削工件材料，两条螺旋槽承担排屑功能，加工过程中切屑会顺着螺旋槽向外排出，避免切屑堵塞在孔内刮伤已加工孔壁，同时螺旋槽的结构也能为切削液流入切削区域提供通道，降低切削区域的温度，减少刀具磨损。

　　导向段的刃带在钻孔过程中紧贴孔壁，起到引导钻头进给方向的作用，能有效降低钻孔的偏斜量，保证孔的直线度与尺寸精度，钻芯厚度从切削端向柄部方向逐渐递增，提升钻头整体的刚性，避免深孔进给时钻头出现弯折断裂的问题。直柄的夹持段采用标准圆柱构型，适配市面上绝大多数的钻夹头装夹，装夹时只要保证柄部清洁无油污，夹紧后即可传递足够的扭矩，不会出现加工过程中钻头打滑的情况，夹持段的长度设计兼顾了常规钻夹头的装夹深度，既不会因为柄部过短导致装夹不稳，也不会因为柄部过长浪费刀具材料。从安装边界来看，这款钻头的总长度符合常规直柄麻花钻的尺寸规范，在普通台式钻床上使用时，只要钻床的主轴行程满足钻孔深度要求，不需要额外加装加长套即可完成装夹，

　　加工10mm直径的通孔或盲孔时，只要根据工件材料匹配对应的主轴转速与进给量，就能获得稳定的加工质量。实际使用中，针对不同的加工材料可以对切削刃做针对性修磨，比如加工塑性较高的铝材时，可以适当加大前角让切削更轻快，加工硬度较高的合金钢时，可以适当减小后角提升刀刃强度，横刃也可以根据加工需求修磨成十字形或者缩短横刃长度，降低轴向进给力，减少钻孔时的工件变形。这款钻头的螺旋角采用通用加工的常规角度，兼顾了排屑顺畅度与刀体强度，既不会因为螺旋角过大导致刀体刚性不足，也不会因为螺旋角过小出现排屑不畅的问题，日常维护时只要在使用后及时清理螺旋槽内残留的切屑，在刃带与切削刃处涂抹防锈油存放，就能有效延长刀具的使用寿命，在设备维修、五金加工、模具制造等多个领域的孔加工工序中，这类标准直径的直柄麻花钻都是必不可少的消耗类刀具，其结构经过长期的工业应用验证，加工稳定性与可靠性都经过了大量实际工况的检验。
