消防系统六路冲洗试验集管结构设计

　　在固定消防灭火系统的管路运维与性能验证环节，六路冲洗试验集管是承担管路冲洗、工况模拟、通路测试功能的核心集成部件，常部署在消防水泵房、分区管网接驳节点、泡沫灭火系统分区管控段等位置，替代传统零散安装的多组独立阀门与短接管路，解决了传统方案中接口多、占空间大、操作流程繁琐的实际问题。从实际工程应用来看，该类集管主要服务于消防管网投用前的冲污作业、日常运维的通路密封性测试、灭火介质流向切换验证等场景，尤其是在大空间建筑、工业厂区、地下轨道交通等多防护分区的消防系统中，单组集管即可完成六个独立支路的管控，无需在测试阶段反复拆装临时管路，大幅降低运维人员的现场操作强度，也减少了临时管路连接带来的密封失效风险。

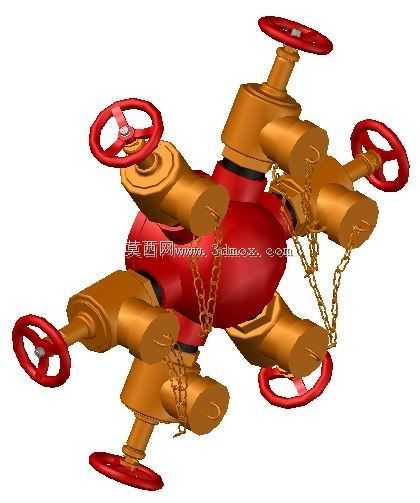

　　从结构设计逻辑来看，该集管采用中心汇流腔体加放射状支路的布局，中心为球形承压腔体，六个带手轮的闸阀类控制部件沿腔体周向均匀分布，每个支路阀门口径保持一致，匹配常规消防支路的通用管径，可直接与标准消防法兰管路对接，无需额外加工变径接头。手轮采用红色饰面，符合消防设施的视觉识别规范，现场运维人员可快速识别操作部件，每个阀门手轮与阀体之间配置了防坠链条，避免手轮在长期震动环境下松动脱落，也防止非授权人员随意拆卸部件。中心腔体的壁厚经过承压校核，满足消防系统1.6MPa额定工作压力的强度要求，腔体内部流道做圆弧过渡处理，减少冲洗作业时的介质流阻，避免杂质在腔体内部淤积残留。

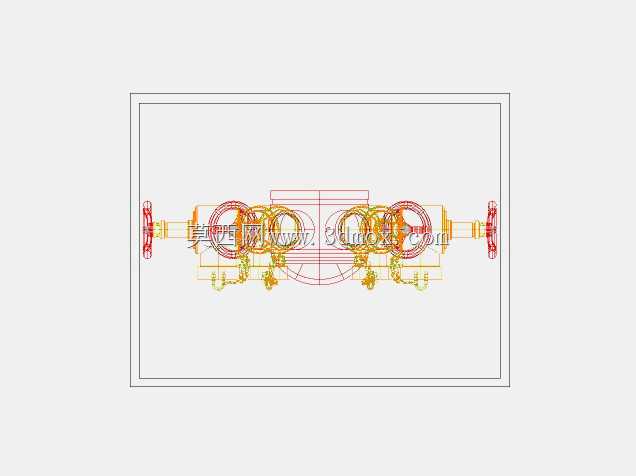

　　在安装边界设计上，该集管的整体外轮廓以中心腔体为原点，六个阀组的手轮外边缘到中心的距离控制在统一尺寸范围内，安装时预留的操作空间只需满足单只手轮的旋转操作余量即可，相比传统并排布置的六组独立阀门，横向安装尺寸压缩了近60%，竖向安装高度也控制在常规消防管路安装的标高范围内，可直接适配标准管道支架的安装间距，无需额外定制加长支架。每个支路的接口端面采用标准法兰密封面，粗糙度、螺栓孔分布均符合消防管路的通用连接标准，现场安装时可直接与现有管路对接，不需要二次加工。设计阶段充分考虑了现场操作的人机工程，所有手轮的安装高度均落在成年人站立操作的舒适施力区间，操作时无需借助登高工具或俯身弯腰，单个阀门的启闭力矩控制在常规人力可操作范围内，不需要额外加力杆即可完成全行程启闭。

　　从功能特性来看，该集管可同时实现六路独立管路的通断控制，冲洗作业时可单路依次开启，逐一对每个支路进行大流量冲污，避免多支路同时开启导致的冲洗压力不足问题；也可根据测试需求任意组合开启支路，模拟不同分区同时供水的工况，验证管网的压力分配是否符合设计要求。每个阀门的密封副采用耐磨耐腐材质，可长期耐受消防水、泡沫混合液等介质的侵蚀，在长期静置备勤状态下也不会出现密封粘连、启闭卡涩的问题。集管整体的外表面做防锈防腐处理，适配泵房潮湿环境、室外管廊半露天环境的使用要求，不需要额外做防腐包覆即可满足长期使用的耐久性要求。在建模过程中，所有配合面均按照实际加工公差做了间隙预留，阀杆与填料函的配合、闸板与阀座的密封配合、法兰接口的对接间隙都还原了实际加工装配的尺寸关系，可直接用于装配干涉校验、安装布局模拟、运维操作空间验证等工程场景，也可作为同类多路集成阀组设计的参考原型，帮助设计人员快速完成同类产品的结构迭代与方案优化。
