涡轮泵内部结构爆炸视图三维设计

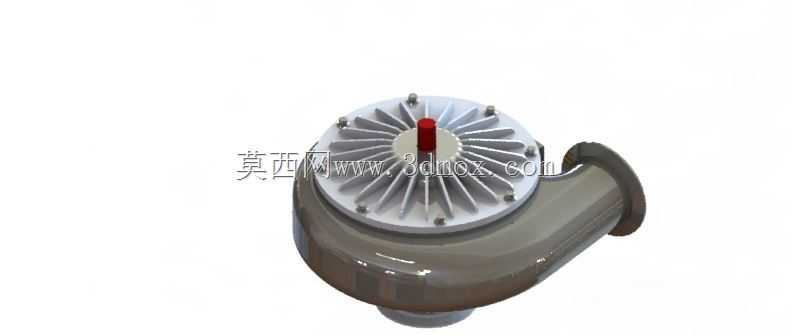

　　在流体输送系统的工程设计环节，涡轮泵的结构合理性直接决定整套管路系统的运行效率与运维周期，这套三维结构完整还原了涡轮泵从动力输入到流体增压输出的全部核心部件装配关系，能为泵类设备的选型校核、结构改进、装配工艺编制提供直观的三维参照。从实际应用场景来看，这类涡轮泵常被部署在中小流量高扬程的流体输送工位，涵盖工业循环水系统、中小型液压动力单元、清洁流体增压输送、化工流程段的洁净介质输送等场景，其结构设计的核心逻辑是通过叶轮的高速旋转将输入轴的机械能转化为流体的压力能与动能，相比普通离心泵，涡轮泵的叶轮结构更适配小流量工况下的能量转换，能在较窄的流道内实现更高的输出压力，避免小流量工况下的效率陡降问题。

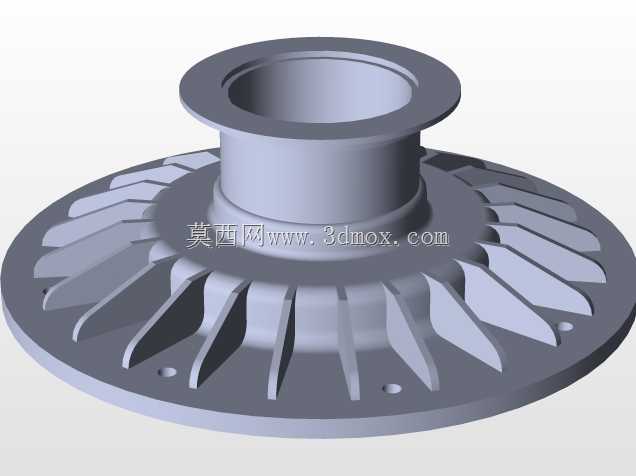

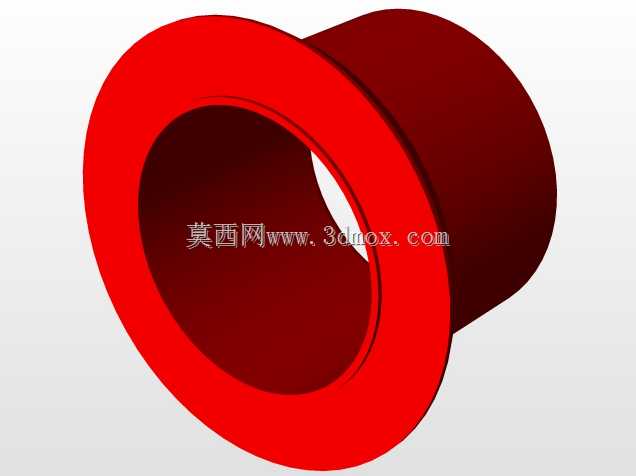

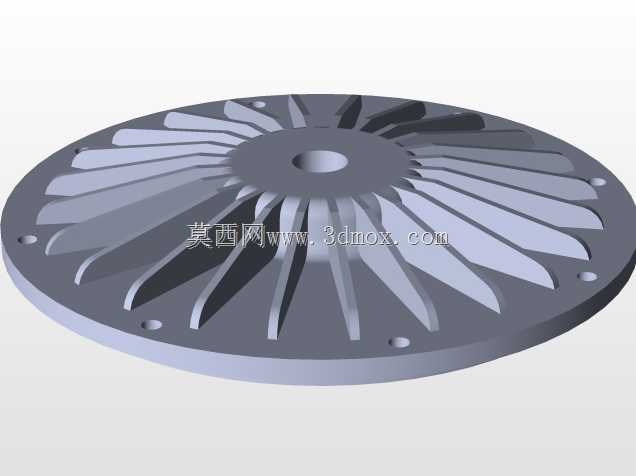

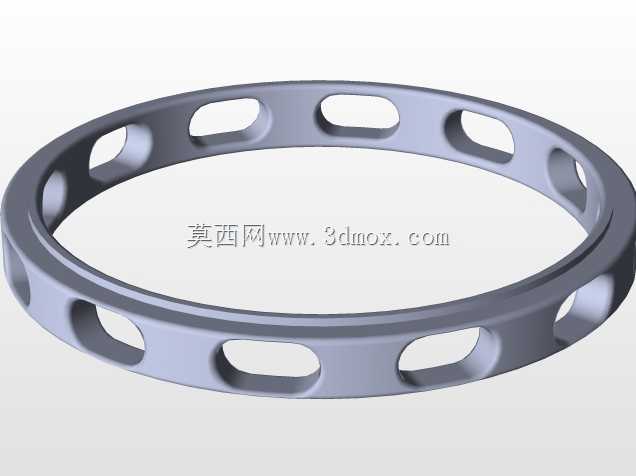

　　从结构设计思路来看，这套模型采用爆炸视图的呈现方式，将各部件沿装配轴线依次排布，最左侧的叶轮组件是能量转换的核心部件，叶片采用后弯式曲面设计，建模过程中严格控制叶片的进出口安装角，保证流体进入叶轮流道时的冲击损失控制在合理区间，叶片与轮盘的连接处做了圆弧过渡处理，既降低了流体流动的局部阻力，也能减少长期运行过程中应力集中导致的结构疲劳问题。紧邻叶轮的是密封隔套组件，这个部件的作用是分隔泵腔与传动腔，避免输送介质泄漏到轴承与传动部件区域，建模时预留了密封件的安装槽位，可适配不同材质的机械密封或填料密封结构，满足不同输送介质的密封要求。

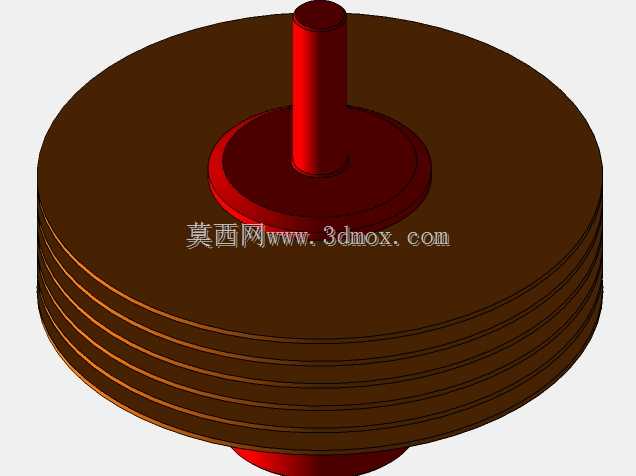

　　中间的传动主轴是动力传递的核心载体，轴段上设计了不同直径的台阶结构，分别用于定位叶轮、轴承、带轮组件，轴肩的高度严格按照轴承安装的定位要求设计，既保证部件装配时的轴向定位精度，也避免轴肩过高导致轴承拆卸困难。主轴上配套的多槽带轮是动力输入部件，采用多楔带的传动形式，相比普通V带传动，多楔带的传动比更准确，运转过程中的振动更小，能适配更高的输入转速，带轮的轮槽尺寸按照标准多楔带的参数设计，保证与标准传动部件的互换性，带轮与主轴之间采用键连接传递扭矩，键槽的位置与尺寸按照通用机械设计标准设定，可直接选用标准平键完成装配。

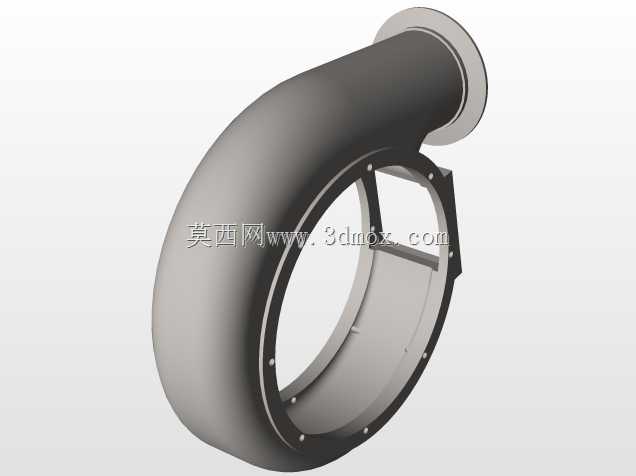

　　右侧的泵壳组件是流体的流道承载结构，模型中还原了泵壳的涡室结构，涡室的截面面积沿流体流动方向逐渐扩大，能将叶轮甩出的高速流体的动能逐步转化为压力能，降低流体在泵壳内的流动损失，泵壳上设计了标准的进出口连接法兰，法兰的螺栓孔分布、密封面尺寸都符合通用管路连接标准，可直接与同通径的工业管路对接，不需要额外制作过渡连接件。泵壳内部预留了轴承安装位，用于支撑主轴的右端，与左侧的支撑轴承形成双支撑结构，保证主轴高速运转时的径向跳动量控制在允许范围内，避免叶轮运转时与泵壳发生刮蹭。

　　从安装边界尺寸来看，这套涡轮泵的整体轴向尺寸按照常规同参数泵的安装空间设定，进出口法兰的中心高度符合通用泵类的安装尺寸规范，底座的安装孔位间距适配常规的泵组安装基座，不需要对现有安装基础做大规模改造即可完成替换安装。各部件的配合公差在建模时做了合理设定，转动部件与静止部件之间预留了足够的运转间隙，同时保证密封部位的配合精度满足泄漏量控制要求。在实际建模过程中，所有曲面结构都做了连续性检查，叶轮的叶片曲面与轮盘、轮盖的连接位置没有几何缝隙，可直接导入仿真软件做流体动力学分析，也能直接生成工程图用于生产加工的尺寸参照。对于从事泵类设备设计、管路系统选型的工程人员来说，这套结构模型能直观呈现涡轮泵的内部装配逻辑，帮助设计人员快速理解各部件的功能关联，在做结构改进时可以直接在模型基础上调整参数，比如更改叶片数量、调整叶轮直径、修改带轮传动比来适配不同的工况参数，大幅缩短前期设计的建模周期。
