滑动门导向支撑导辊结构设计

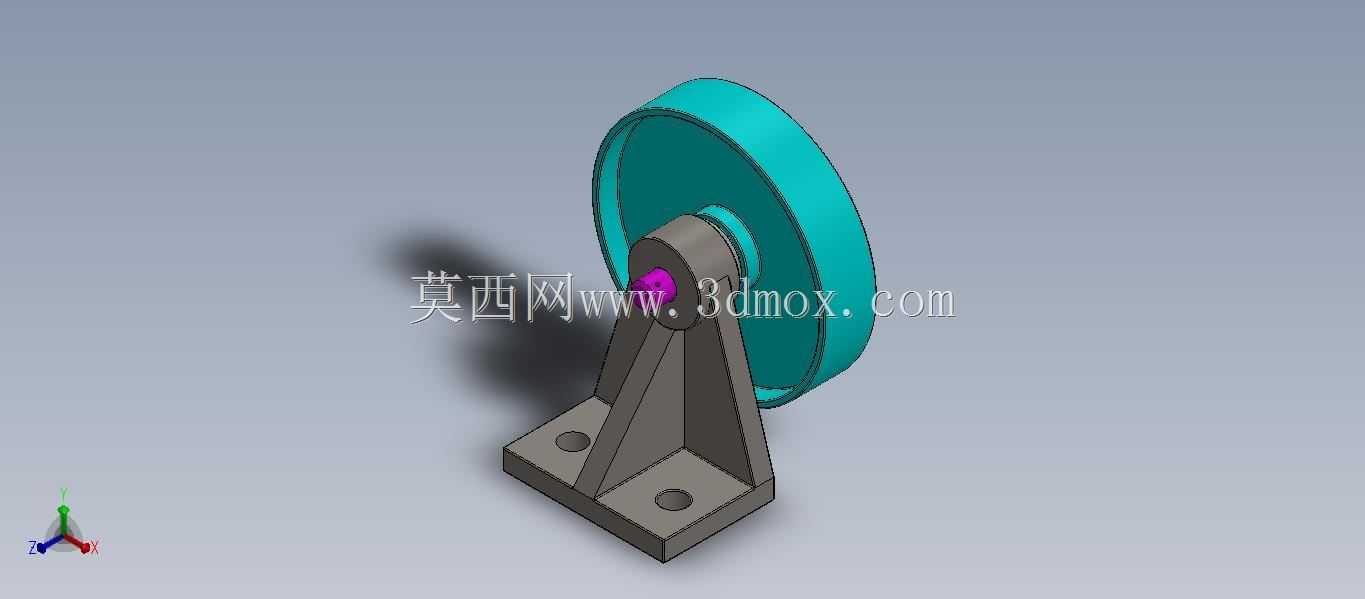

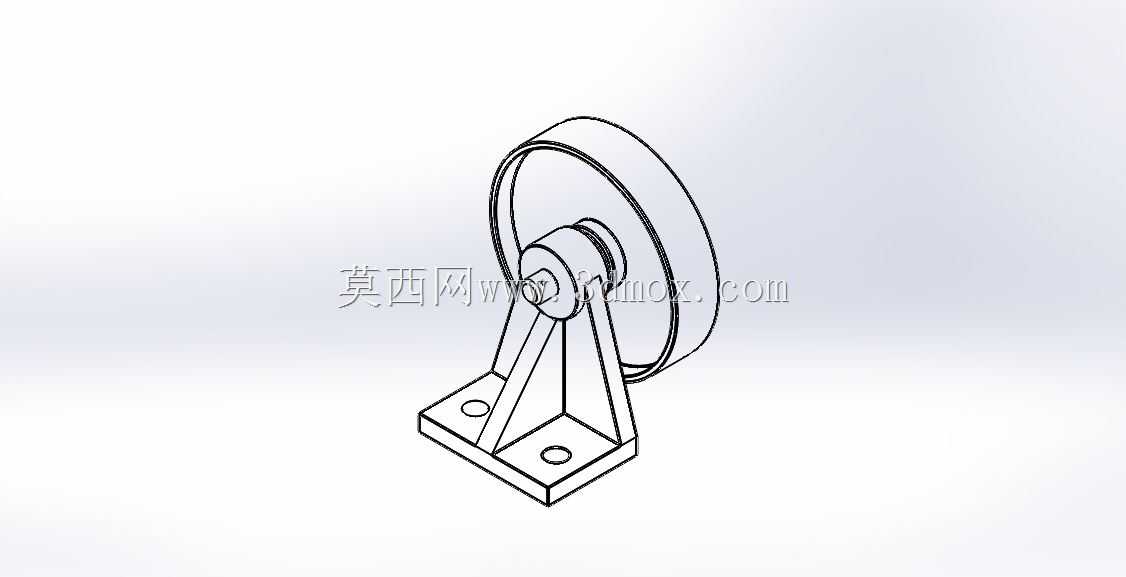

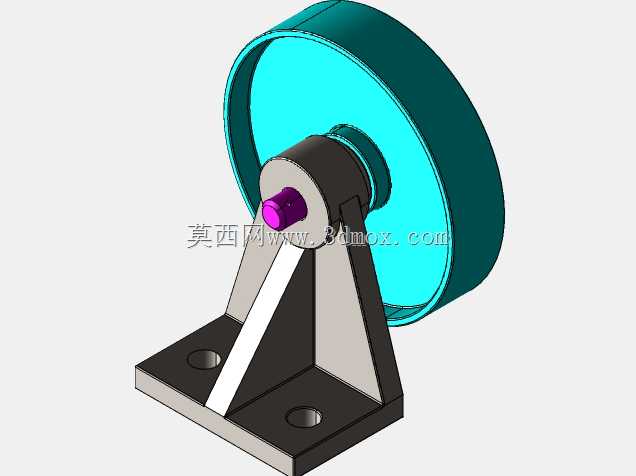

　　在民用商用推拉门、工业防护移门、自动化设备舱门等各类滑动启闭的门体结构中，导辊是承担导向与支撑作用的核心受力部件，其结构合理性直接决定门体滑动的顺畅度、运行噪音水平以及长期使用的耐磨寿命。这款导辊采用分体式装配结构，主要由带安装底座的支撑支架、滚轮本体、连接销轴三个核心部分组成，整体结构紧凑，没有冗余的设计结构，能够在较小的安装空间内完成门体的滑动导向承载。从实际应用场景来看，这类导辊既可以用于家装场景的推拉衣柜门、阳台推拉门，也可适配工业场景的设备安全防护门、车间隔断移门，甚至是物流仓储领域的滑动式货架挡门、流水线旁的安全隔离移门，不同场景下仅需要根据门体重量调整对应材质的强度参数即可，结构本身的适配性较强。从功能特性上看，

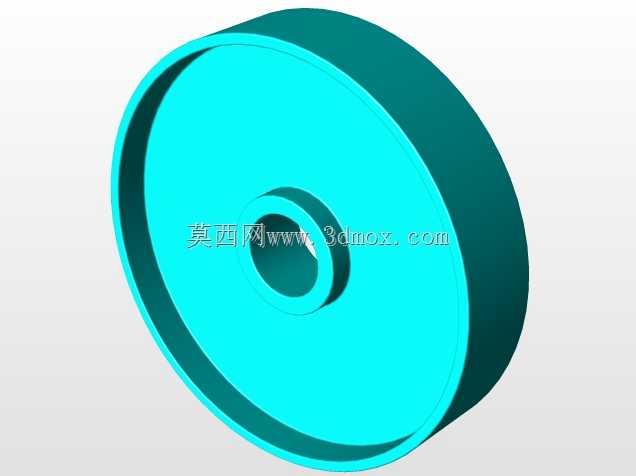

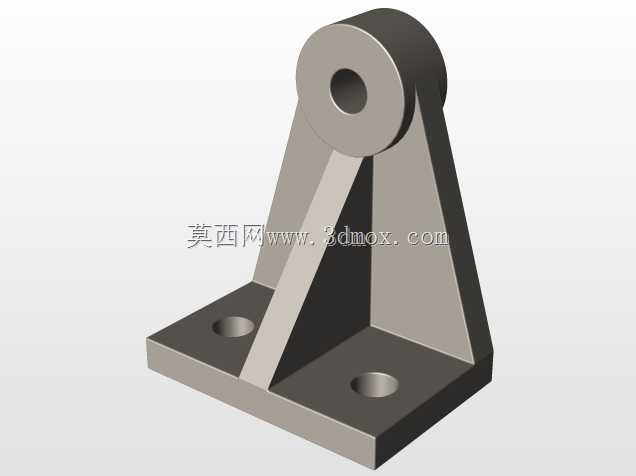

　　导辊的滚轮部分采用大直径轮面设计，轮面带有一定的宽度，与导轨接触时能够形成足够的支撑面，避免局部压强过大导致导轨或滚轮过早磨损；轮缘处做了圆弧过渡处理，不会在滑动过程中刮擦导轨表面，同时能够抵消一定的安装同轴度误差，即使门体安装时存在轻微的偏移，也不会出现卡滞、异响的问题。支撑支架采用三角加强筋结构，从安装底座向上延伸至销轴安装位，两侧的加强筋直接承接滚轮传递的竖向载荷与水平方向的侧向力，能够避免支架在长期受力后出现变形歪斜；底座上设置两个对称的安装孔，采用螺栓固定的方式与门体或安装基面连接，安装孔的位置做了沉台设计，螺栓安装后头部不会突出底座平面，保证安装面贴合紧密，不会出现安装间隙导致的运行晃动。设计思路上，

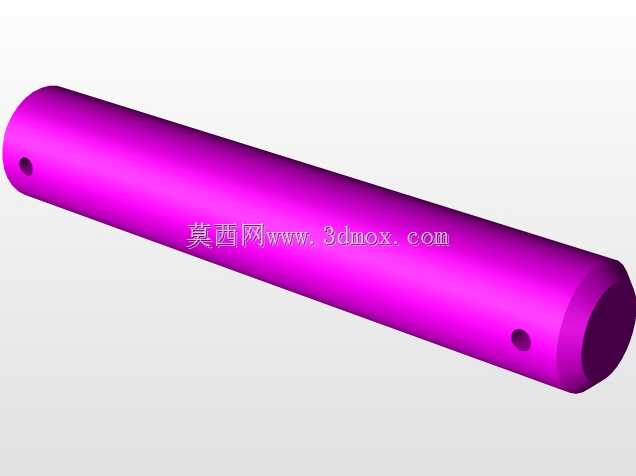

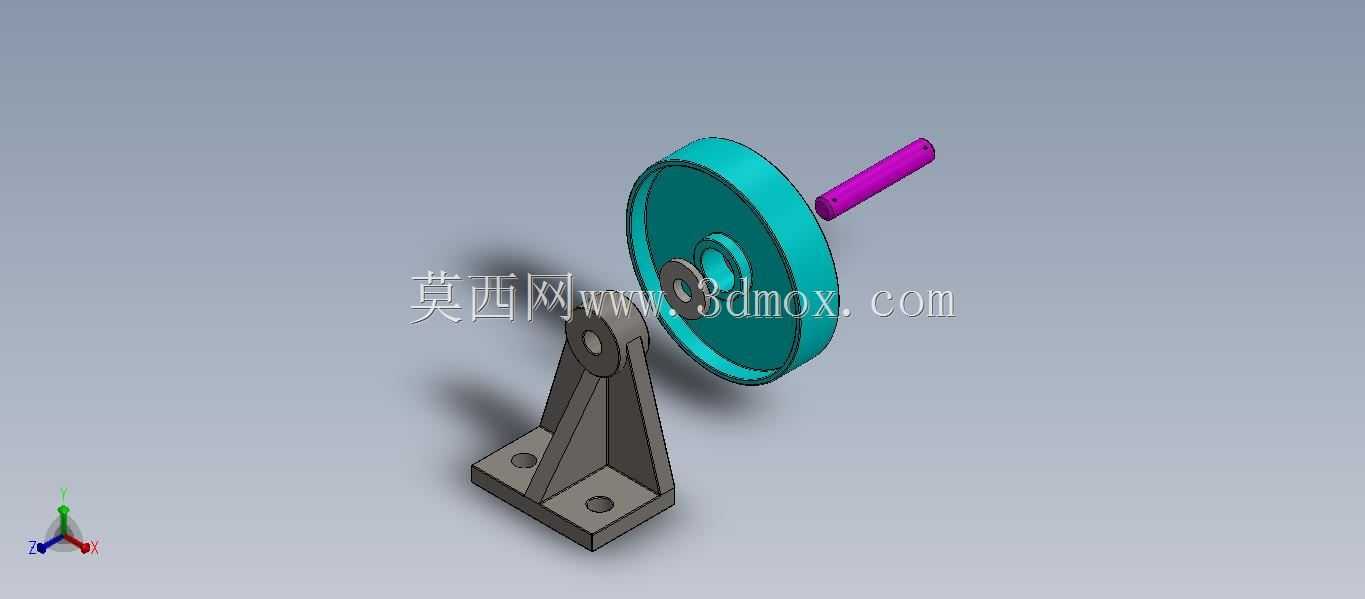

　　这款导辊优先考虑了装配与维护的便捷性，销轴与支架、滚轮之间采用间隙配合，滚轮可以绕销轴自由转动，销轴两端采用卡簧或者铆边的方式固定，不需要复杂的锁紧结构，后期维护更换滚轮时只需要拆除端部的固定件即可抽出销轴，不需要整体拆卸整个支架，能够大幅降低后期运维的工作量。同时在结构设计时充分考虑了受力的传递路径，门体的载荷首先作用在滚轮的轮轴位置，通过销轴将力传递到两侧的支架立板上，再通过立板与加强筋将力分散到整个安装底座，最终均匀传递到安装基面，整个传力路径没有应力集中的锐角结构，所有转角位置都做了圆角过渡，能够避免长期交变载荷下出现结构疲劳开裂的问题。从安装边界尺寸来看，支架底座的长宽尺寸适配常规的门体型材安装面，

　　两个安装孔的孔距符合通用的门窗配件安装尺寸规范，不需要在门体上额外做非标的打孔处理；滚轮的直径选择兼顾了滑动阻力与安装空间，直径过小会导致滚动阻力增大，滑动时需要更大的推力，直径过大则会占用过多的门体侧边空间，影响门体的整体外观与其他配件的安装；滚轮的突出高度经过匹配设计，安装后门体与导轨之间留有合理的间隙，不会出现摩擦剐蹭，同时也不会因为间隙过大导致门体晃动。在实际选型使用时，需要根据门体的总重量确定单扇门需要配置的导辊数量，通常单扇门上下各配置两组导辊即可承担常规重量的门体载荷，如果是重型工业门则可以适当增加导辊的数量，分散单个导辊的受力；滚轮的材质可以根据使用环境选择，普通干燥室内环境可以采用尼龙材质，降低运行噪音同时具备较好的耐磨性，潮湿或者有腐蚀的环境则可以采用金属材质或者包胶材质，提升环境适应能力。这款导辊的结构没有复杂的曲面或者特殊加工要求，所有零部件都可以采用常规的机加工或者注塑、压铸工艺生产，制造成本较低，适合批量生产应用，同时结构的可靠性经过实际场景验证，长期使用不容易出现故障，能够满足各类滑动门的导向支撑需求。
