带凸颈法兰轮缘连接结构设计

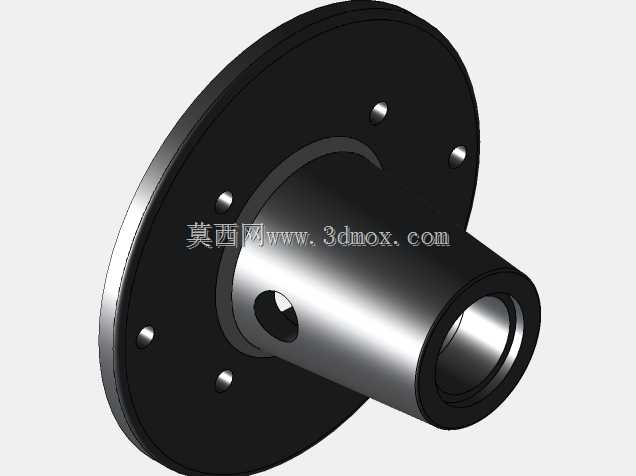

　　在重载传动、管道接驳、回转支承这类需要刚性同轴连接的工况里，带凸颈的法兰轮缘是非常常见的基础连接件，它既承担着周向扭矩传递的作用，也需要保证轴向的定位精度，同时还要兼顾连接部位的密封与抗形变能力。这类零件的设计首先要匹配安装端的接口尺寸，从结构上看，圆盘端的周向均布安装孔是核心的受力点位，设计时孔位的分度圆直径需要和对接端的安装孔位完全对齐，孔与螺栓的配合公差通常选H7/h6的间隙配合，既方便现场装配对位，也能避免螺栓受剪时出现应力集中。凸颈部分的设计是这类零件区别于普通平法兰的关键，延伸出的筒状凸颈可以直接插入对接部件的内孔中，形成径向的定位配合，不需要额外加装定位销，就能保证两端部件的同轴度，这一点在高速回转的工况下尤其重要，能大幅降低回转过程中的径向跳动量，减少连接螺栓受到的交变径向载荷。

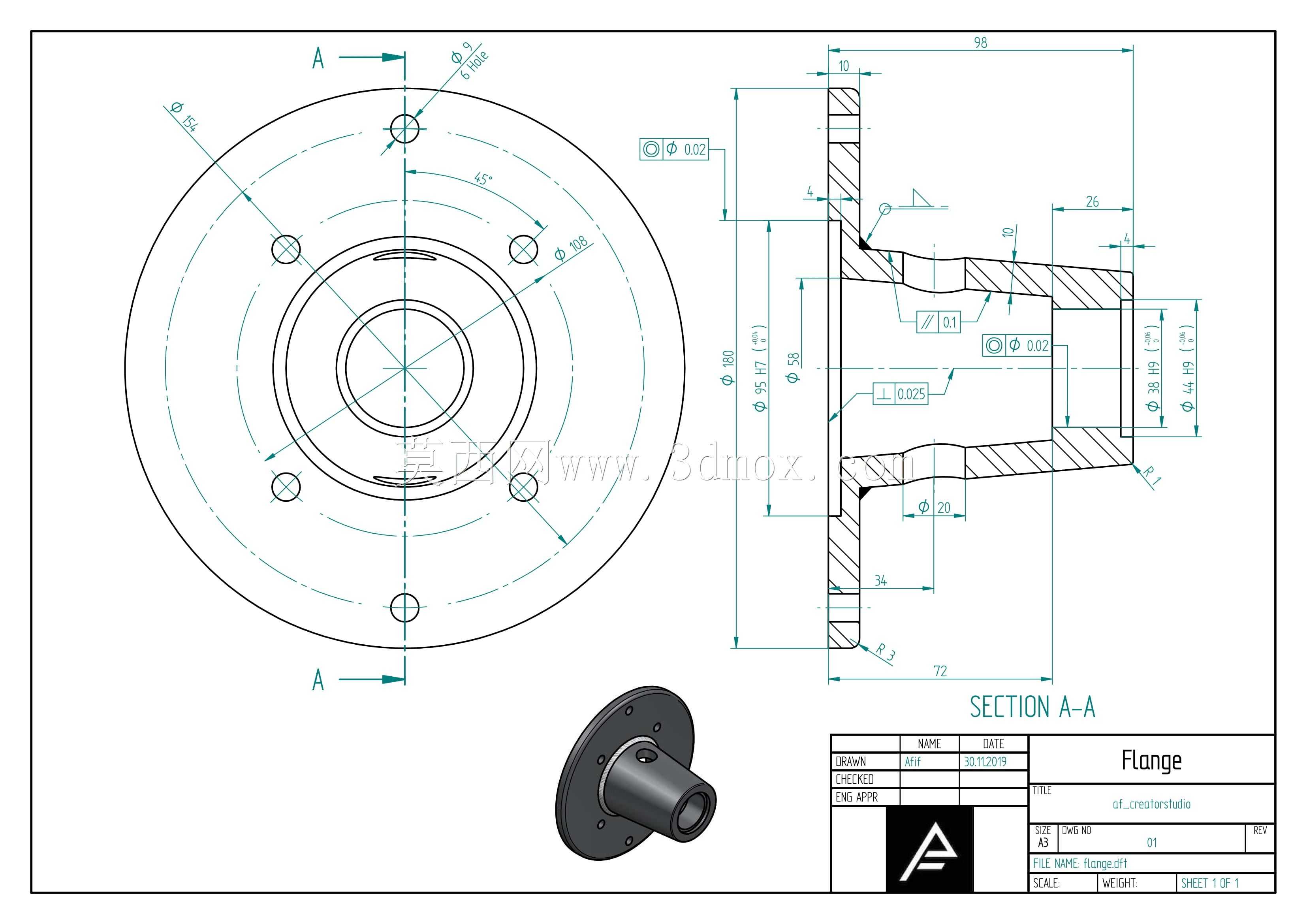

　　从截面结构来看，圆盘与凸颈的过渡位置采用了圆弧过渡结构，避免直角位置的应力集中，毕竟在承受轴向拉力或者周向扭矩的时候，直角拐点很容易成为疲劳裂纹的起始点，合理的过渡圆角半径需要根据零件的壁厚来确定，通常取相邻壁厚的0.2-0.3倍，既不会增加过多的零件重量，也能有效分散应力。凸颈的内孔根据使用场景的不同有不同的设计逻辑，如果是用于传动轴的连接，内孔会加工键槽来传递扭矩，键槽的位置需要和安装孔的分度位置错开，避免键槽位置的壁厚过薄导致强度不足；如果是用于管道接驳，内孔则会加工成与通径一致的光滑圆柱面，端部预留密封槽安装密封圈，保证介质输送过程中的密封性。

　　安装边界方面，圆盘的外圆尺寸需要考虑安装时的操作空间，不能和周边的部件产生干涉，周向的安装孔数量通常根据额定载荷来确定，载荷越大孔数越多，每个孔对应的螺栓预紧力需要均匀，避免法兰盘出现翘曲变形。凸颈的长度需要匹配对接部件的插入深度，不能过长导致装配时顶死，也不能过短失去径向定位的作用，通常凸颈插入对接端的深度不小于凸颈自身外径的1.2倍，保证定位的稳定性。零件的端面加工有明确的粗糙度要求，和对接部件贴合的圆盘端面粗糙度需要达到Ra1.6以上，保证两个贴合面之间没有缝隙，避免连接后出现松动或者泄漏；凸颈的外圆柱面作为定位面，粗糙度同样需要控制在Ra1.6以内，圆柱度公差控制在0.02mm以内，保证装配后的同轴度。

　　在实际应用场景中，这类带凸颈的法兰轮缘常见于减速机的输出端连接、输送设备的辊筒端部连接、液压系统的管路对接以及工程机械的回转机构连接位置。比如在皮带输送机的辊筒两端，这类法兰轮缘会焊接在辊筒的筒体端部，凸颈部分插入辊筒内孔定位，圆盘端通过螺栓和轴承座连接，既承担辊筒自身的重量，也传递皮带运行时的拉力，设计时需要根据皮带的张紧力计算法兰盘的抗弯强度，避免长期受力后圆盘出现形变导致辊筒跑偏。在减速机的输出轴连接场景中，法兰轮缘的凸颈内孔加工有花键或者平键槽，和输出轴配合传递扭矩，圆盘端和工作机的输入端法兰连接，这种连接方式相比单纯的轴键连接，接触面积更大，能传递的扭矩更高，同时同轴度更容易保证，适合大功率重载的传动场景。

　　设计这类零件的时候，还需要考虑零件的加工工艺性，圆盘上的安装孔如果是通孔的话，加工时可以采用钻模一次装夹完成所有孔的加工，保证孔位的分度精度；凸颈部分如果长度较长，可以采用车削加工一次成型，保证外圆和内孔的同轴度。对于需要承受交变载荷的工况，零件的材料通常选用45号钢或者40Cr，调质处理后硬度达到HB220-250，既有足够的强度，也有不错的韧性，避免冲击载荷下出现断裂；如果是用于腐蚀环境的管道连接，也会选用不锈钢材质，表面做钝化处理，提升抗腐蚀能力。另外在零件的非配合面，会做倒角处理，去除加工产生的毛刺，既避免装配时划伤操作人员，也能引导部件顺利对位，减少装配时的卡滞问题。
