带密封槽的薄壁衬套工程设计图纸

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498077
  • 带密封槽的薄壁衬套工程设计图纸

  这类带环形密封槽的薄壁衬套,多应用于中小功率液压阀组、气动执行元件的腔体内部,也常见于小型旋转轴的端部支撑定位场景,主要作用是为往复运动或低速旋转的杆件提供径向导向,同时通过外侧的环形槽安装O型密封圈,阻断腔体内部流体沿零件外壁与安装孔的配合间隙泄漏。从结构细节来看,零件整体为等壁厚回转体,内孔设计为阶梯结构,靠近端口位置做了45度倒角,既方便装配时杆件顺利导入,也能避免装配过程中尖锐棱边刮伤杆件表面的密封涂层或活塞杆镀层。外侧的环形密封槽槽宽与槽深匹配常规线径的丁腈橡胶O圈,槽口边缘做了微小的圆角过渡,防止密封圈装入时被锐边切损,这一细节在高压流体工况下尤为关键,一旦密封圈出现切边破损,会直接导致内泄超标,执行元件出力不足甚至动作失效。

  从安装边界来看,零件外径与安装基座的孔采用H7/h6间隙配合,装配时可通过常温压入或冷缩法装入基座孔,无需额外的紧固件固定,依靠配合面的静摩擦力即可实现轴向定位,适合安装空间紧凑、无法布置端盖或定位销的小型阀组腔体。零件的轴向总长度较短,端面与相邻零件的贴合面设计有平面度要求,避免装配后出现倾斜导致内孔与杆件不同轴,加剧杆件的偏磨。内孔的大直径段与杆件的配合间隙控制在0.02-0.04mm之间,既保证杆件运动时无卡滞,又能减少流体的内泄漏量,小直径段则主要起到限位作用,防止杆件过度伸入腔体内部触碰其他元件。

  设计这类零件时,首先要根据工况的工作压力确定密封槽的尺寸参数,压力超过10MPa的场景下需要适当增加槽深,预留密封圈的挤压变形空间,同时要校核衬套的壁厚强度,避免压入装配时薄壁部分出现失圆变形,导致内孔尺寸超差。材料选择上多采用锡青铜或者聚四氟乙烯填充改性材料,锡青铜材质的衬套耐磨性好,适合有一定侧向载荷的导向场景,聚四氟乙烯材质则自润滑性能优异,适合无油润滑的气动元件场景,两种材质都具备较好的尺寸稳定性,加工后不易出现应力变形。

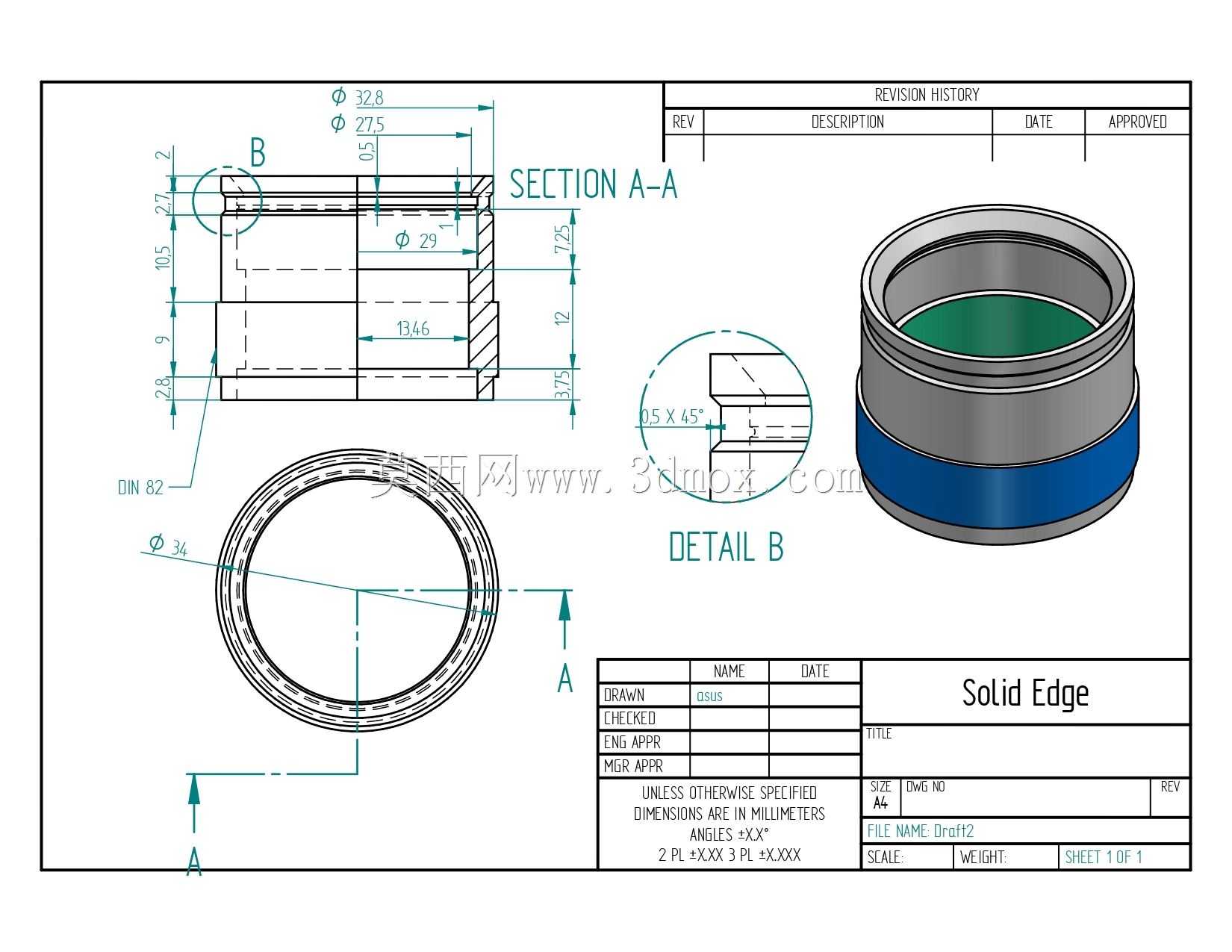

  图纸中给出的剖面视图清晰展示了内部阶梯孔的位置尺寸,局部放大视图明确了端口倒角的角度与尺寸,避免加工时倒角过大导致密封圈装配时被挤出,或者倒角过小无法起到导向作用。工程图中所有尺寸均以毫米为单位,未注公差按照中等精度级执行,能够满足常规通用机械的装配要求,不需要额外定制高精度加工工艺,普通数控车床即可完成全部加工工序,加工效率高,成本可控,适合批量生产应用。在实际选型替换时,需要重点核对衬套的外径、内孔各段直径、总长度以及密封槽的位置尺寸,确保装入基座后密封槽正好对准基座的流体腔位置,避免密封圈无法起到密封作用,同时要确认内孔与配合杆件的尺寸匹配,防止间隙过大导致导向精度不足,或者间隙过小出现运动卡滞。
