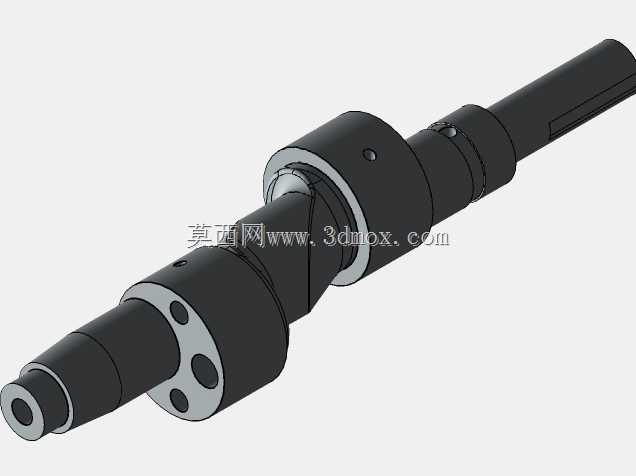

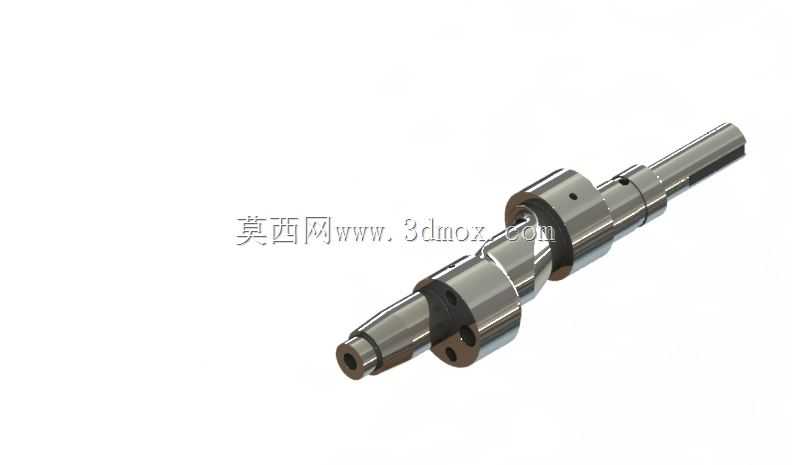

内燃机配气机构用凸轮轴结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498086
  • 内燃机配气机构用凸轮轴结构设计
  • 内燃机配气机构用凸轮轴结构设计

  在往复式内燃机的配气系统里,凸轮轴是决定气门开闭时序、升程规律的核心传动零件,其轮廓精度、安装同轴度直接决定发动机的进气效率、排气彻底性,甚至影响整机的怠速稳定性、高转速区间的动力输出表现。日常做这类轴类零件建模时,首先要明确其在整机中的安装边界:这类凸轮轴多采用多轴颈支撑结构,相邻轴颈的同轴度公差需要控制在0.02mm以内,避免轴系转动时出现卡滞、偏磨,支撑轴颈的直径要匹配缸盖凸轮轴轴承座的安装孔径,轴端的密封段要预留油封安装的台阶尺寸,防止润滑油泄漏到正时传动舱内。

  从功能特性来看,凸轮轴上的每个凸轮轮廓对应一个气缸的进/排气门,凸轮的型线不是简单的圆弧拼接,而是需要根据气门的运动学要求设计:基圆段保证气门完全关闭时的密封贴合,缓冲段控制气门开启和落座的速度,避免气门撞击阀座产生异响和磨损,工作段的升程变化要匹配发动机的配气相位,保证进气冲程时气门有足够的开启高度让混合气顺畅进入气缸,排气冲程时能快速将燃烧后的废气排出。建模过程中要注意凸轮和轴身的过渡圆角,这些位置是应力集中的高发区域,圆角半径过小会在长期交变载荷下出现疲劳裂纹,直接导致轴件断裂失效。

  实际应用场景中,这类凸轮轴除了用在车用汽油机、柴油机上,也会出现在小型通用动力机械里,比如小型发电机组、园林机械的动力头、摩托车发动机的配气端,不同应用场景下的凸轮轴结构会有适配调整:小排量单缸动力的凸轮轴多采用单支撑或双支撑结构,整体尺寸更紧凑,多缸大排量发动机的凸轮轴会增加支撑轴颈的数量,抵消长轴系转动时的挠曲变形。设计时还要考虑驱动端的连接结构,有的凸轮轴端会加工正时齿轮安装的键槽,有的会预留正时链轮的定位销孔,部分采用双顶置凸轮轴结构的机型,进气侧和排气侧的凸轮轴还会设计相位调节机构的安装位,用来实现可变配气正时的功能。

  建模时的结构处理还要兼顾加工工艺性:凸轮型面需要后续磨削加工,建模时要保证型面的曲率连续,没有突变的折角,否则磨削时会出现砂轮啃伤、表面粗糙度不达标的问题;轴身上的润滑油道孔要和轴颈表面的油槽连通,保证转动过程中压力润滑油能到达各个摩擦副表面,油孔的孔口要做倒角处理,避免安装时刮伤轴承衬套。另外凸轮轴的轴向定位结构也不能忽略,一般会在其中一个轴颈位置设计止推台阶,配合止推片限制轴系的轴向窜动量,窜动量过大会导致气门开闭相位偏移,窜动量过小则会出现热膨胀后轴系卡滞的问题,常规设计里轴向间隙控制在0.1-0.2mm区间,能同时兼顾热胀余量和定位精度。

  从安装配合的角度来说,凸轮轴的轴颈表面粗糙度要达到Ra0.8以下,和轴承座的配合间隙要根据润滑油的粘度、工作温度区间设定,间隙过大会导致机油压力泄漏,润滑不足加剧磨损,间隙过小则会在热机状态下出现抱轴故障。凸轮表面的硬度也有明确要求,一般需要通过表面淬火处理达到HRC55以上,承受和气门挺柱、摇臂的长期往复摩擦,避免早期磨损失廓。建模时还要注意各个凸轮之间的相位角,按照发动机的点火顺序准确设置每个凸轮的周向位置,一旦相位角出现偏差,会直接导致气门开闭时机错误,出现气门碰撞活塞的严重故障,这也是这类轴类零件建模时最需要反复校核的尺寸参数。
