双铰轴安装支座机械结构设计

　　该零件属于设备支撑连接类基础构件，主要应用在工装夹具、小型自动化输送线、非标检测设备的铰接支撑点位，承担两个转动副的同轴定位与载荷传递作用，同时通过底座的安装孔实现与设备机架的刚性固定。从实际使用场景来看，这类双铰轴支座常用来安装摆臂、连杆类传动构件，两个同轴的铰轴孔可穿装销轴，连接需要绕固定轴线摆动的执行部件，比如小型物料拨杆、防护门铰链臂、传感器安装摆架等，底座上的四个安装孔用于将整个支座锁紧在设备型材台面或者焊接机架上，保证铰接点位的位置精度不会受设备运行振动影响。

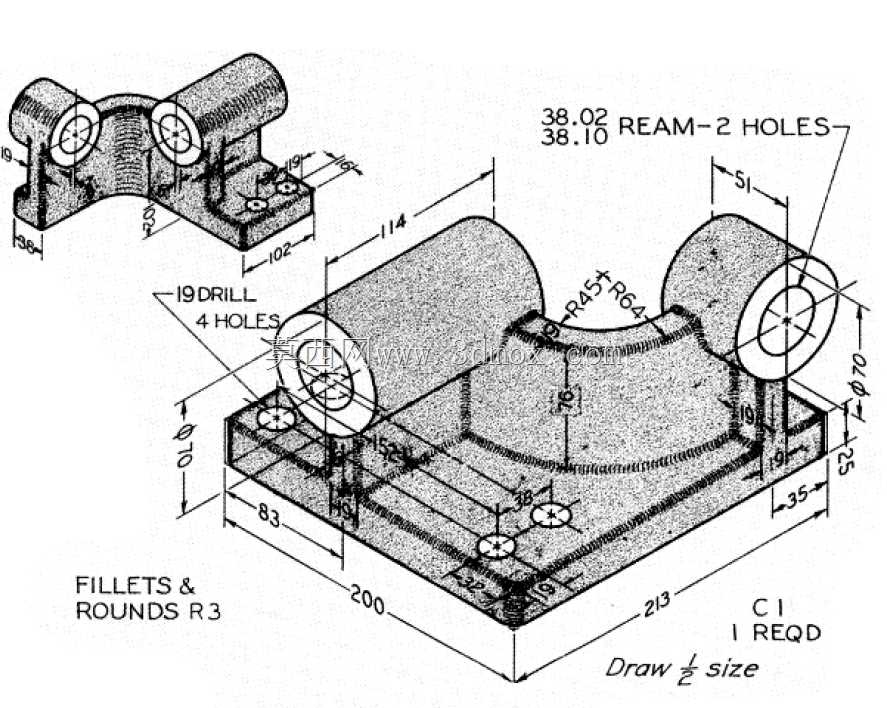

　　设计层面首先考虑了载荷传递的合理性，两个铰轴部位的外圆做了加厚处理，与底座连接的过渡位置采用R3的统一圆角过渡，避免应力集中在直角连接处，长期承受交变摆动力时不会出现根部断裂的问题。铰轴孔的加工要求做了区分，两个穿装销轴的主孔采用铰孔工艺，尺寸公差控制在38.02到38.10之间，保证销轴穿装后既有合适的转动间隙，又不会出现径向窜动；底座上的四个安装孔采用19规格的钻头加工，属于穿装螺栓的过孔，预留了足够的安装调整余量，降低底座安装时的孔位对位难度。

　　外形尺寸上，整个支座的底座总长度为200，总宽度方向的安装边界为83，底座厚度为19，两个铰轴的中心高度距离底座安装面为51，铰轴外圆半径为R64，连接两个铰轴的弧形过渡面半径为R45，整体安装占用的空间边界清晰，在做设备布局时可以直接参考这些尺寸预留安装位置，不会和周边的其他构件产生干涉。细节设计上，底座的边角做了C1的倒角处理，既去除了机加工产生的锐边毛刺，避免安装时划伤操作人员，也能在安装时起到导向作用，方便支座对位放入安装位。

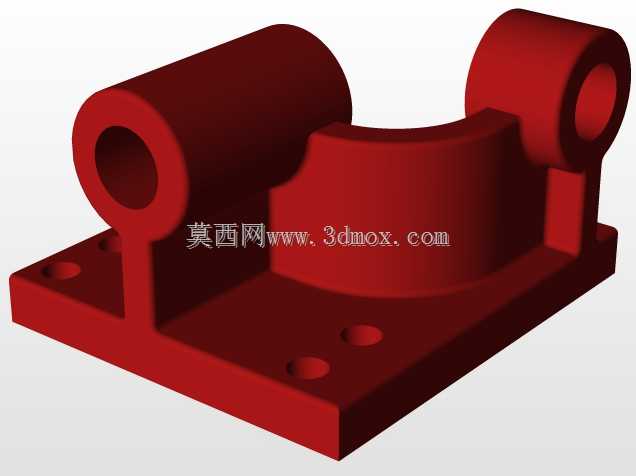

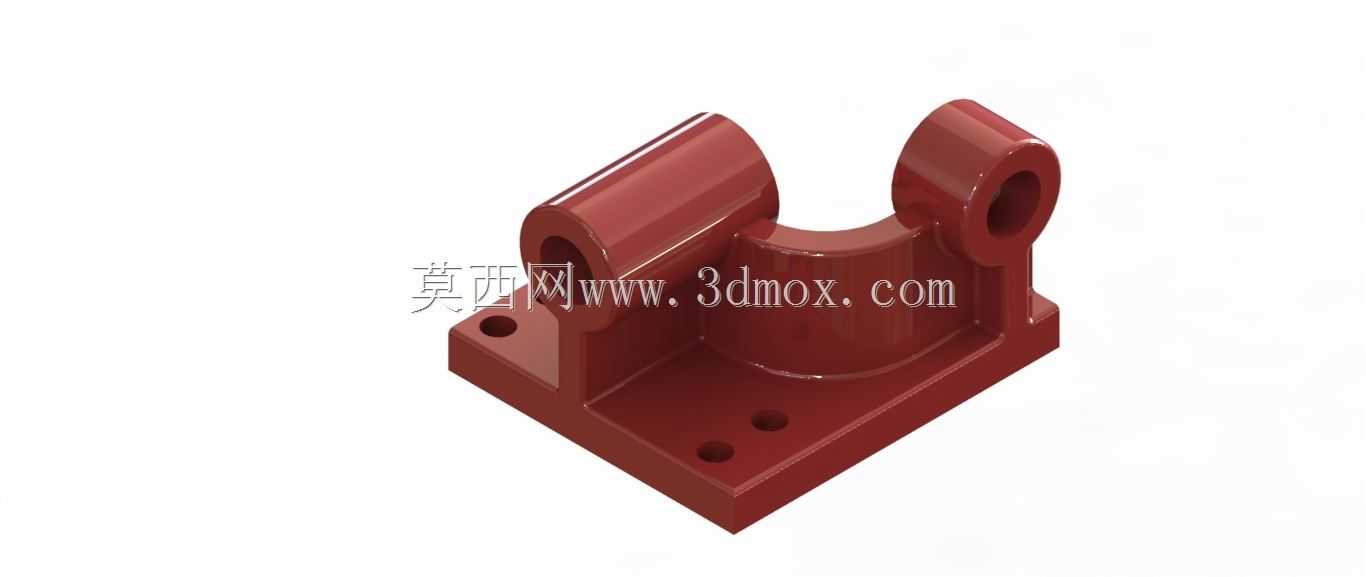

　　从建模逻辑来看，这类零件适合采用基础特征叠加的方式构建，首先绘制底座的矩形轮廓拉伸生成基体，之后在基体上绘制两个铰轴的截面轮廓拉伸生成铰轴主体，再通过拉伸切除生成各个孔位，最后添加所有圆角、倒角特征即可完成建模，建模过程中需要注意两个铰轴孔的同轴度约束，以及安装孔的位置尺寸与图纸标注完全一致，避免后续加工出来的零件无法装配。实际生产中这类零件一般采用45号钢毛坯铣削加工，加工完成后做发黑处理提升防锈能力，铰孔位置可以根据使用需求加装铜套，提升铰接部位的耐磨性能，延长零件的使用寿命。在装配使用时，需要先将底座通过螺栓预锁紧在机架上，穿装销轴验证摆臂的转动灵活性之后，再完全锁紧安装螺栓，避免出现孔位错位导致销轴卡滞的问题。
