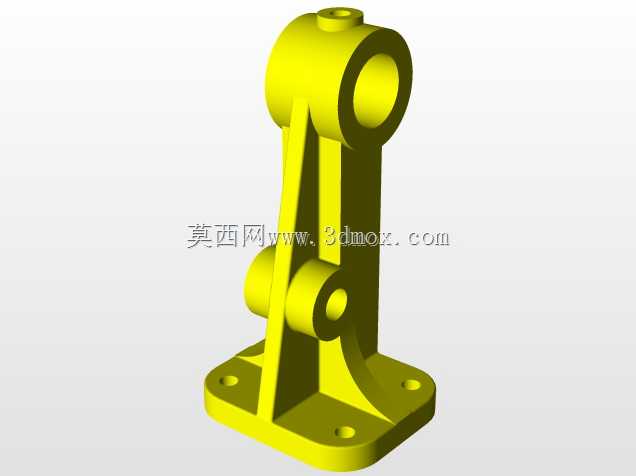

立式带座铰接支撑连接构件

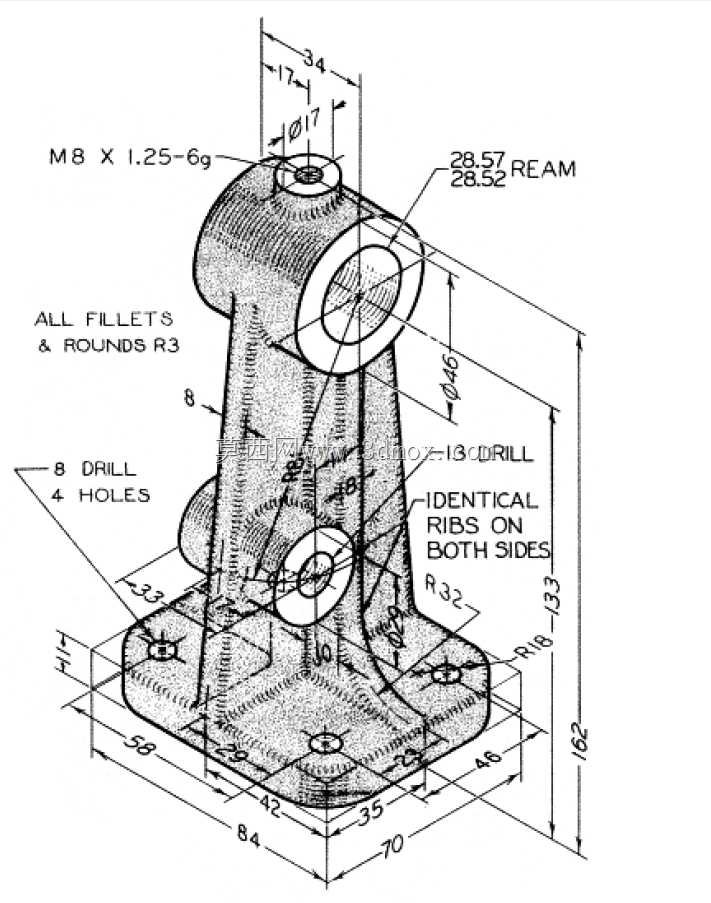

　　这类带安装底座的立式铰接支撑构件，常见于轻工自动化输送线、小型包装设备的连杆传动副中，也会作为工装夹具的可调支撑单元使用，核心作用是为做往复摆动的连杆类零件提供稳定的回转支撑基准，同时通过底部的安装法兰将受力传导至设备主安装面，避免传动过程中出现支撑点偏移、晃动的问题。从结构设计逻辑来看，构件底部采用方形法兰安装座，四个安装孔沿法兰对角线对称分布，孔位设计预留了标准紧固件的装配间隙，安装时可根据实际装配公差微调位置，法兰与上方立筋的过渡位置做了圆弧卸荷处理，能有效降低长期受交变载荷时的应力集中系数，避免根部断裂失效。立臂部分采用变截面筋条结构，并非等厚直臂设计，靠近底座的位置筋厚更大，向上逐步收窄，在保证整体抗弯、

　　抗扭强度的前提下尽可能减少冗余材料，降低构件自身重量，同时立臂上分布的三个铰接孔分别对应不同的连接点位：最上方的大孔径铰接孔用于连接主动摆动连杆，中间位置的小孔径铰接孔用于连接限位拉杆或者辅助复位构件，靠近底座侧的凸台铰接孔则用于连接固定端的支撑销轴，三个孔的同轴度、孔中心距公差都控制在传动副要求的IT7级范围内，保证连杆摆动时无卡滞、无窜动。实际应用场景中，这类支撑件往往处于设备传动链的中间环节，上方连接的连杆会带动执行件做固定角度的往复摆动，比如包装设备的料门开合机构、输送线的挡料摆臂机构，都会用到这类结构的支撑构件，安装时需要保证底座安装面与设备主框架的安装平面贴合度不低于85%，紧固螺栓需要加装防松垫圈，

　　避免设备长期运行产生的振动导致螺栓松动，进而影响铰接副的配合精度。设计过程中需要重点核算几个关键参数：首先是铰接孔的销轴配合公差，通常采用H7/h6的间隙配合，既保证销轴转动灵活，又不会因间隙过大产生回程误差；其次是立臂的抗弯截面模量，需要根据连杆传递的最大摆动力矩核算立臂的最大变形量，保证满载工况下立臂顶端的最大挠度不超过0.05mm，避免因构件变形导致铰接孔错位，加剧销轴与孔壁的磨损；另外底部法兰的安装孔中心距需要匹配对应规格的铝型材或者钢板安装面的孔位标准，不需要额外做转接板即可直接安装，减少装配环节的加工工作量。构件的外形轮廓没有多余的外凸结构，所有棱边都做了R1-R2的倒角处理，既避免装配时划伤操作人员，

　　也能减少应力集中点，铰接孔的孔口位置都做了沉孔倒角，方便销轴装配时的导入，同时可以容纳销轴端部的挡圈或者润滑脂，延长铰接副的维护周期。在一些需要频繁调整摆动行程的工装场景中，这类支撑件还可以在中间铰接孔位置加装行程调节块，通过改变拉杆的连接位置来调整上方摆臂的摆动角度范围，适配不同规格工件的加工需求，不需要重新更换支撑构件即可完成参数调整，具备一定的通用性。从受力角度分析，这类构件工作时主要承受来自上方连杆的径向摆动力，以及拉杆产生的侧向拉力，底部法兰的四个安装螺栓需要均匀受力，因此紧固时需要采用对角分次拧紧的方式，避免法兰因受力不均产生翘曲，导致立臂倾斜，影响铰接副的正常运转。
