带轴多齿星型传动连接构件结构设计

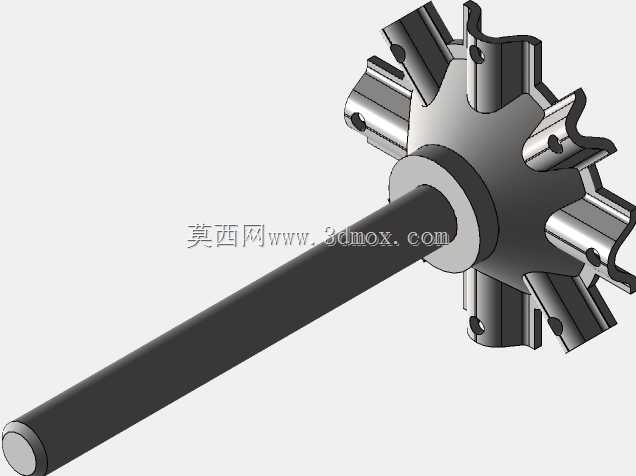

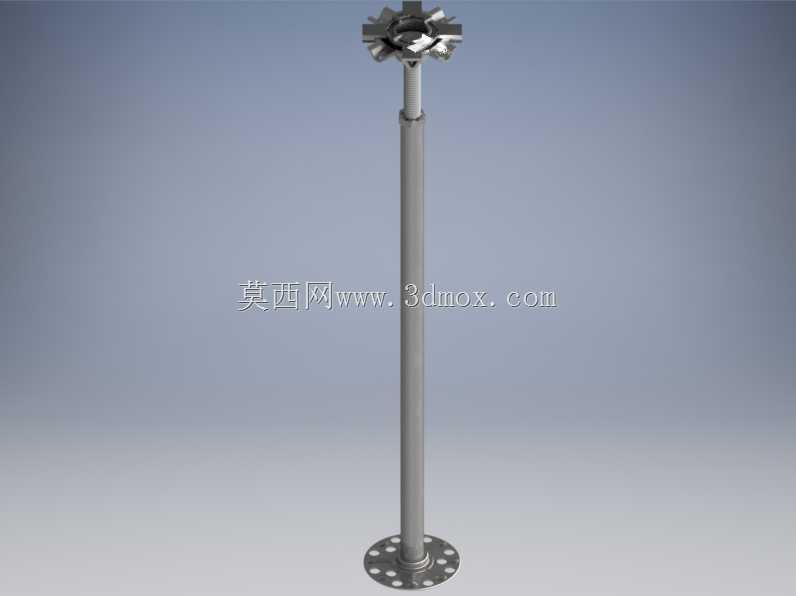

　　该带轴星型传动构件主要应用于中小型自动化输送线、物料分拣设备的间歇传动工位，也可适配小型农业机具的排种机构、轻工包装设备的分度送料单元，在需要周向定距传动、小扭矩动力传递的场景中承担动力中转与扭矩输出作用。构件核心由一体化长轴与星型轮头组成，长轴作为动力输入与安装定位的核心载体，采用等直径光轴设计，轴端做圆角过渡处理，避免装配时刮伤配套轴承内圈，轴身表面粗糙度控制在Ra1.6以内，保证与深沟球轴承配合时的转动顺滑度，降低长期运行的磨损量。星型轮头沿周向均匀分布8个带安装孔的凸耳，相邻凸耳之间采用圆弧过渡的内凹轮廓，既可以减少轮头转动过程中的风阻与物料卡滞概率，也能通过圆弧结构分散凸耳根部的应力集中，

　　避免设备启停瞬间的扭矩冲击造成凸耳断裂。每个凸耳上的通孔为同轴等径设计，可通过圆柱销或紧定螺钉与外接拨杆、传动拨片连接，根据不同工位的传动需求，可灵活更换不同长度、不同形状的拨接零件，无需更换整个构件即可适配多规格物料的拨送需求，大幅降低产线换型的零件成本与调试周期。设计阶段首先确定传动扭矩的边界值，针对常规轻工场景15N·m以内的传动需求，将星型轮头的外径设置为长轴直径的3.2倍，凸耳的厚度与轴径保持1:1的比例关系，保证凸耳的抗剪切强度满足1.5倍安全系数要求；长轴的长度根据常规安装工位的轴承跨距设计，预留两端轴承安装位与轴端挡圈的安装槽位置，安装时两个支撑轴承分别布置在靠近星型轮头的轴肩位置与轴尾端，

　　跨距控制在轴径的12倍以内，避免长轴高速转动时出现挠曲变形，影响传动精度。轮头与长轴的连接位置设置有环形凸台，凸台外径比轴径大40%，一方面作为星型轮头的轴向定位基准，装配时可直接抵靠在轴承内圈端面，控制轮头与设备机架的安装间隙，另一方面可增大轴与轮头的连接接触面积，提升一体化结构的抗扭强度，避免长期交变载荷下轴与轮头的衔接位置出现断裂。构件的所有棱边均做0.5mm的倒角处理，既去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少零件在热处理过程中的应力集中点，提升零件的整体疲劳强度。实际装配过程中，长轴与机架上的轴承采用过渡配合，安装时通过铜棒敲击轴尾端即可完成装配，无需额外的压装设备，适配中小型加工厂的装配条件；

　　星型轮头的凸耳安装孔与外接拨杆采用间隙配合，更换拨杆时只需拔出圆柱销即可完成拆卸，日常维护更换易损件的耗时不超过5分钟。在物料输送场景中，该构件转动时凸耳上的拨杆可卡入输送链板的定位槽内，将轴的连续转动转化为链板的间歇步进运动，步进精度可控制在±0.2mm以内，满足小型零件分拣、包装时的工位定位需求；在农业排种场景中，凸耳之间的内凹轮廓可容纳单粒种子，随着轮头转动将种子精准送入导种管内，通过调整转动转速即可控制播种的株距，适配不同作物的种植农艺要求。设计过程中通过三维建模的干涉检查功能，模拟构件转动全周的空间轨迹，确认凸耳转动时与周边机架、护板的最小间隙保持在3mm以上，避免运行过程中出现剐蹭卡滞；同时对构件做有限元应力分析，在最大扭矩载荷下，凸耳根部的最大应力值远低于材料的屈服强度，保证构件在额定工况下的使用寿命不低于8000小时。
