移动式料斗集尘收料推车结构设计

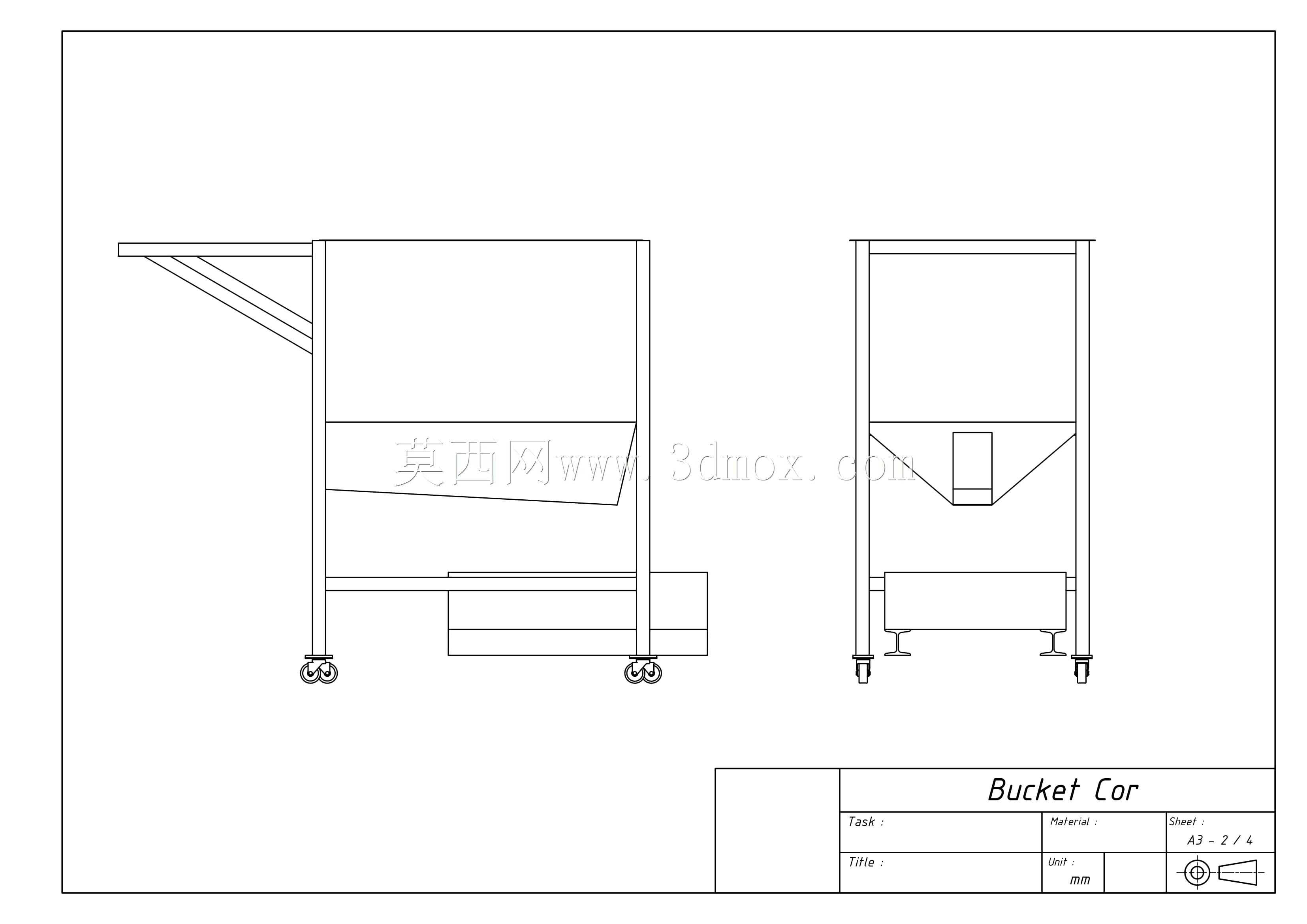

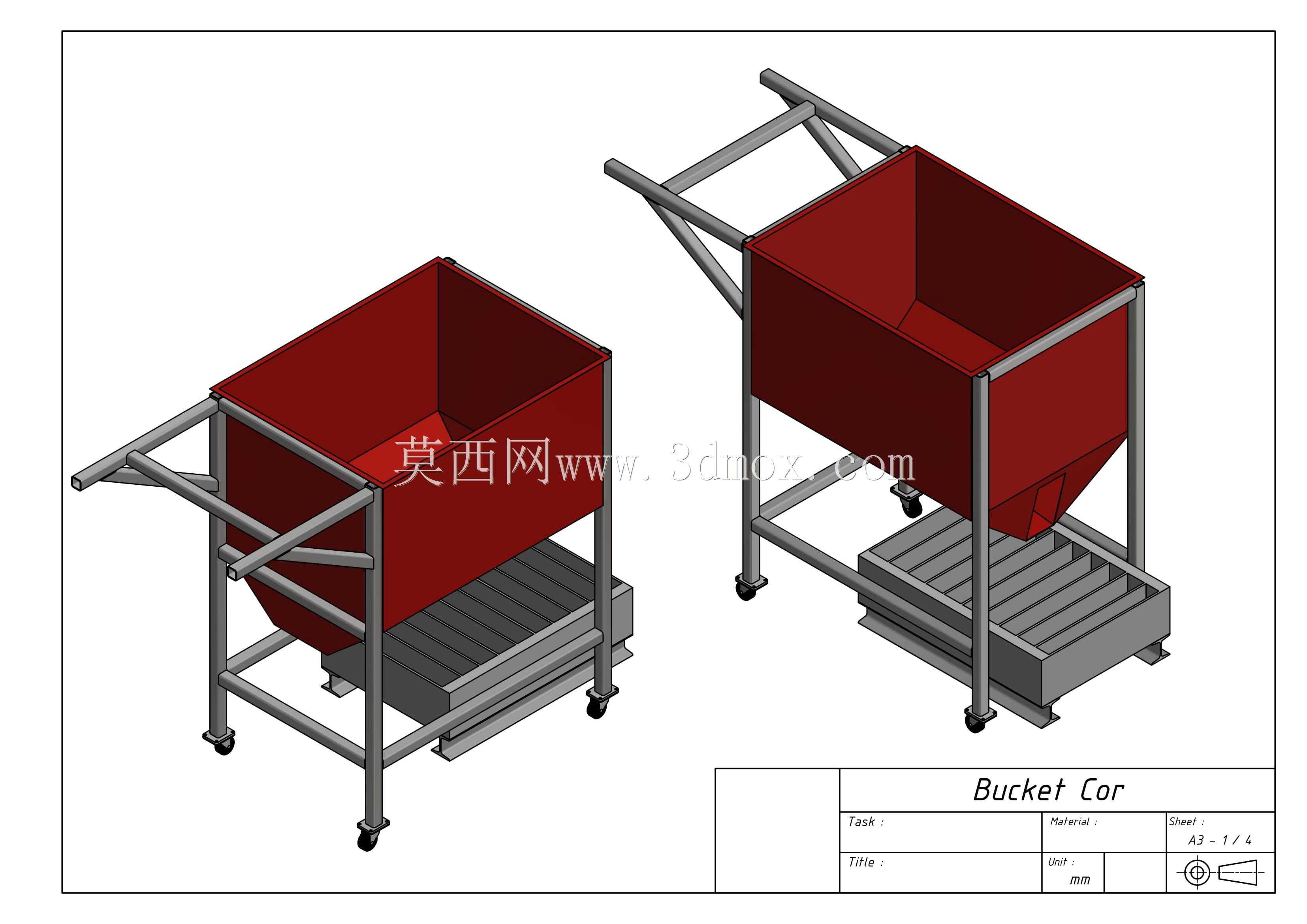

　　这款带轮移动式料斗结构，主要配套工业除尘系统的粉尘收集环节使用，常见于五金打磨车间、木材加工开料工位、粉体混料作业区这类持续产生散状粉尘或颗粒废料的场景，替代传统固定式集尘箱的位置，安装在除尘器灰斗下方承接卸出的物料，解决固定式灰斗清灰时需要停机、物料转运不便的痛点。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，料斗本体采用上宽下窄的斜壁设计，上部为矩形敞口结构，方便对准除尘器卸灰口的落料范围，避免粉尘撒漏，下部收缩为窄长出料口，对接下方的抽屉式接料盘，斜壁角度设置大于物料自然安息角，保证粉尘、颗粒废料不会在斗壁挂料堆积，无需额外加装振动器即可依靠自重完成落料，减少后续清理维护的工作量。底部的接料盘采用槽式阶梯结构，

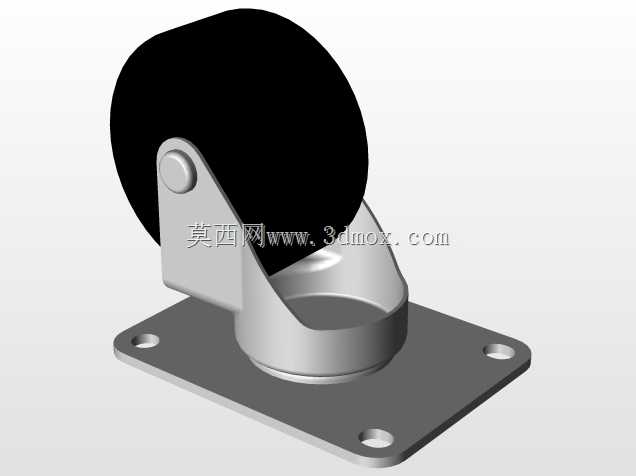

　　既可以承接料斗落下的物料，也能在抽出清理时避免物料撒溢，接料盘与框架之间采用滑轨式限位结构，抽拉过程无卡滞，同时设置定位挡边，防止推入时位置偏移导致落料落空。框架侧面加装倾斜式推把，推把高度符合人体工程学发力角度，操作人员推行时无需过度弯腰，转向时可以借助推把轻松调整方向。底部配置四个带刹车的万向脚轮，两个脚轮布置在推把侧下方，另外两个布置在料斗前端下方，保证推行过程中重心稳定，满载状态下不会出现前倾侧翻的问题，脚轮的刹车结构可以在接料位置锁定设备，避免除尘器卸灰过程中设备移位导致落料偏差。从安装边界尺寸来看，料斗上部敞口的长宽尺寸覆盖常规中小型脉冲除尘器的卸灰口尺寸范围，整体高度适配常规工业除尘器灰斗的离地安装高度，

　　无需额外调整除尘器安装支架即可直接对接使用，设备整体宽度满足车间常规安全通道的通行宽度要求，满载状态下可以顺利通过车间内的人行通道、防火门，不会出现尺寸卡滞的问题。框架的方管选型经过载荷校核，满载状态下框架变形量控制在允许范围内，不会出现料斗倾斜、焊缝开裂的问题，料斗本体的板材厚度根据常规工业粉尘的堆积密度选型，长期受物料摩擦不会出现过早磨穿的问题。在实际使用场景中，这类移动料斗可以配合多台除尘器轮换使用，当一台料斗接满物料后，可以直接推出到废料集中堆放点倾倒，替换空的料斗继续接料，整个过程无需关停除尘系统，不影响前端工位的正常生产作业，相比传统的固定式集尘箱，省去了人工掏料、袋装转运的繁琐步骤，大幅降低车间清灰作业的劳动强度。

　　设计过程中也考虑了不同物料的适配性，斜壁的光滑度满足金属切屑、木粉、塑料颗粒、焊接烟尘团聚物等多种常见工业废料的滑落要求，不会出现黏附堵料的情况，推把与框架的焊接位置做了加强筋处理，频繁推行受力也不会出现焊缝断裂的问题，脚轮的选型适配车间常见的环氧地坪、水泥地面，滚动阻力小，推行过程无明显颠簸，不会导致斗内物料撒出。
