立式空气活塞缸动力装置结构设计

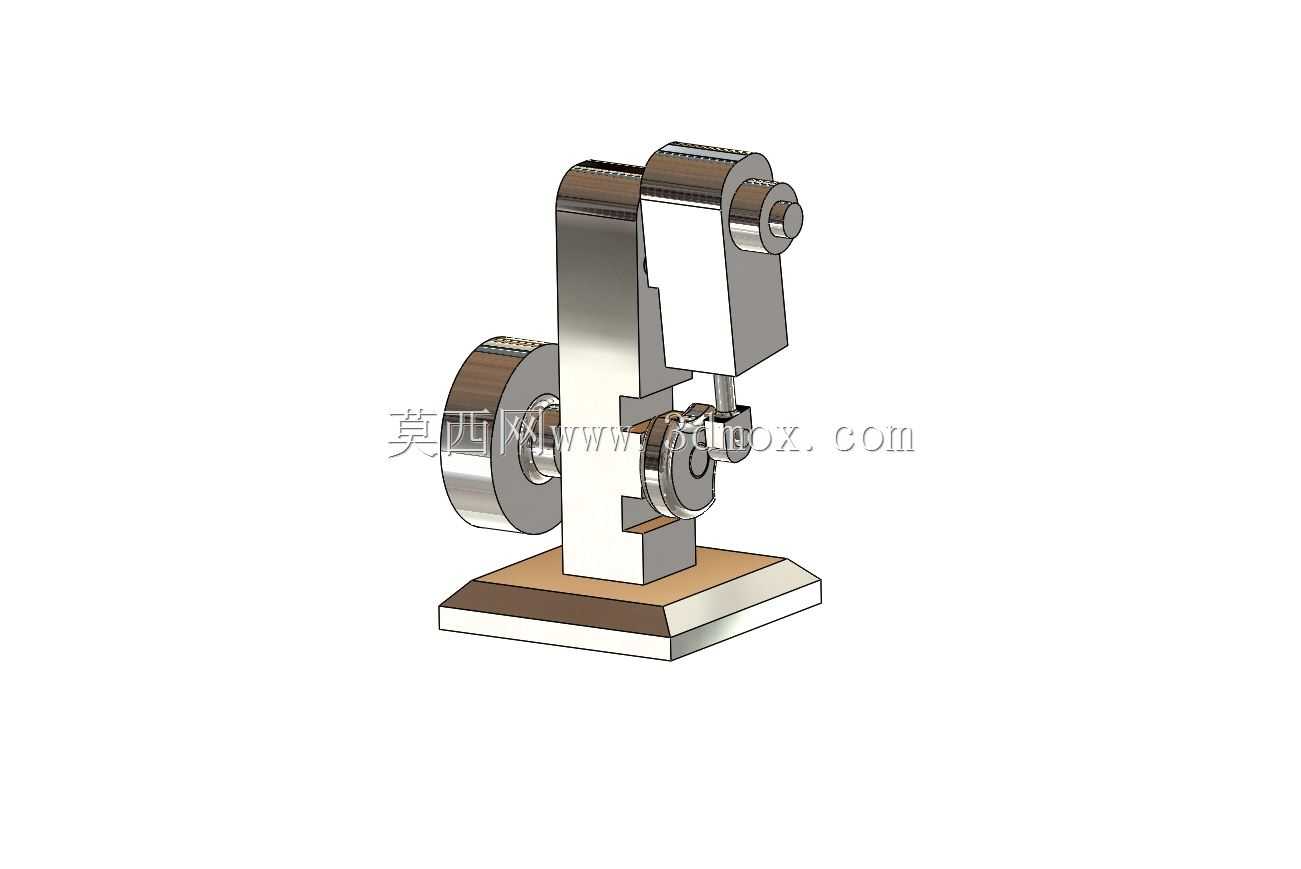

　　这套空气活塞缸动力装置，核心依托压缩空气作为动力介质完成能量转换，在小型气动演示台架、教学实验装备、低压气动辅助动力工位都能找到适配场景，不少职业院校的机械原理实训环节，会用这类结构直观展示曲柄连杆机构的运动转换逻辑，部分轻载往复作业的小型工位，也会将其作为辅助动力单元完成短行程的推拉动作。从实际功能来看，装置通过压缩空气进入活塞腔形成压差，推动活塞做直线往复运动，再经由曲柄连杆结构把直线运动转换为飞轮端的旋转运动输出，整套运动副的配合间隙经过反复校核，活塞与缸筒之间的配合公差控制在合理区间，既保证运动过程无卡滞，也能减少压缩空气的泄漏量，维持动力输出的稳定性。设计过程中优先考虑了机构的运动可靠性，首先确定了立式布置的整体框架，

　　将缸体、曲柄连杆组件、飞轮、支撑机架整合在同一铸铁底座上，底座设置了四个安装定位面，可直接通过螺栓固定在工作台或者实验台架上，安装边界预留了足够的紧固件操作空间，不需要额外制作转接工装就能完成固定。缸体部分采用立式直列布局，活塞的行程参数匹配曲柄的偏心距设计，运动过程中连杆的摆角控制在合理范围内，避免过大的侧向分力加剧活塞与缸壁的磨损；飞轮设置在动力输出轴的两端，既可以储存运动过程中的惯性动能，让整套机构的运转更加平顺，也能作为动力输出端连接其他负载组件，飞轮的直径与重量经过匹配计算，不会因为转动惯量过大导致启动阻力过高，也不会因为惯量不足出现运转顿挫。支撑机架采用板式框架结构，将缸体、曲轴轴承座整合为一体，

　　减少了分散装配带来的累积误差，轴承座的安装孔与缸筒的导向孔保持严格的位置度公差，保证活塞运动方向与曲轴轴线的垂直度符合设计要求，避免运动过程中出现别劲、卡滞的问题。从外形尺寸来看，整套装置的底座长宽尺寸适配常规实验台的安装空间，整体高度控制在合理范围，不会因为重心过高影响运转稳定性，所有外露的运动部件都预留了安全防护的安装位，可根据使用场景加装透明防护罩，避免实训或者作业过程中发生机械伤害。设计阶段还重点考虑了维护便利性，缸盖部分采用快拆式连接结构，可快速完成活塞密封件的检查与更换，曲轴两端的轴承采用标准件选型，磨损后可直接替换同规格标准件，不需要定制非标配件；进气接口设置在缸体的侧上方，管路连接方向避开了运动部件的运动轨迹，

　　避免运转过程中管路与运动件发生摩擦破损。整套机构的运动逻辑清晰，所有零部件的结构都围绕运动转换的可靠性设计，没有多余的冗余结构，既可以作为气动动力原理的演示载体，也能经过参数调整后适配小型轻载往复动力场景，对于刚接触机械传动结构的设计人员来说，这套结构能直观理解直线运动转旋转运动的设计要点，包括公差配合、运动干涉校核、安装定位基准选择、转动惯量匹配等多个工程设计环节的实际应用逻辑。
