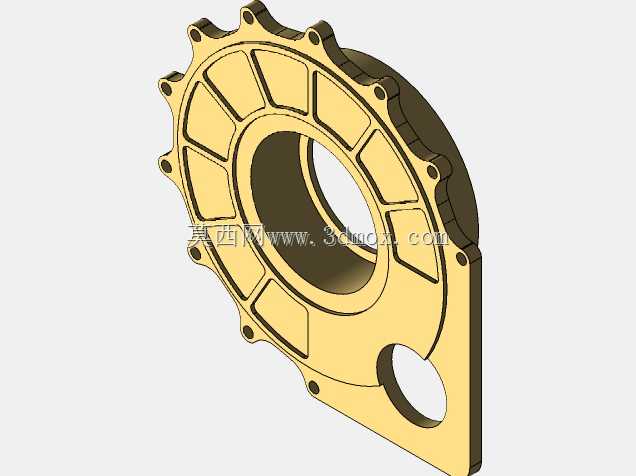

带加强筋周布安装孔的传动端盖板结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498271
  • 带加强筋周布安装孔的传动端盖板结构

  这类盖板结构多应用在闭式传动腔体的端面密封场景,常见于齿轮箱、液压泵阀组、回转支承壳体以及特种减速机的输出端侧,核心作用是封闭腔体开口、阻隔内部润滑介质外泄,同时抵御外部粉尘、水汽、切削碎屑等杂质侵入腔体内部,避免传动副出现磨粒磨损、润滑脂劣化等问题,部分同结构盖板还会承担轴承外圈轴向定位、辅助支撑传动轴径向载荷的作用,在重载传动工况下,盖板自身的结构刚性直接影响腔体的密封可靠性与传动件的运行稳定性。

  从结构设计逻辑来看,该盖板采用了类法兰盘的外轮廓布局,周向均匀布置的多个安装孔用于穿设连接螺栓,安装孔位的节圆尺寸需要匹配对应壳体端面的螺纹孔位置,设计时需保证螺栓拧紧后盖板受力均匀,避免局部压应力过大导致盖板翘曲、密封面失效。盖板主体的环形基体上,辐射状布置的多道加强筋是结构设计的核心考量,这类加强筋在不显著增加盖板整体壁厚、控制零件重量的前提下,大幅提升了盖板的抗弯截面模量,能够抵消腔体内压波动、传动轴轴向窜动带来的交变载荷,避免盖板长期运行后出现形变,相比等厚度的实心盖板,带加强筋的结构重量可降低四成左右,同时刚性表现更优,适合对零部件重量有要求的移动类机械设备传动场景。

  盖板中心的大尺寸通孔是为传动轴穿设预留的过孔,孔的内径尺寸需要匹配传动轴的外径以及配套密封件的安装尺寸,通常该位置会预留油封、防尘圈的安装槽位,保证转动副位置的密封可靠性;而盖板偏心位置的小尺寸通孔,一般是作为润滑介质加注通道、液位检测接口或者是辅助线束的穿设通道,部分工况下该孔也可用于安装温度、振动传感器,实时监测腔体内部的运行状态。盖板与壳体贴合的端面需要保证足够的平面度,加工时该面的粗糙度通常需要达到Ra1.6以下,部分高压工况下还会在该端面开设密封胶圈的安装槽,通过O型圈或者密封垫片实现端面静密封,避免连接位置出现渗油问题。

  在安装边界的设计考量上,周向安装孔的数量与孔径需要根据盖板承受的总载荷计算确定,螺栓的预紧力需要均匀施加,按照对角顺序分次拧紧,避免盖板出现偏斜;盖板的轴向厚度需要匹配壳体端面的沉台尺寸,保证安装后盖板外表面与壳体端面齐平,不会与周边的传动部件、防护结构产生运动干涉。加强筋的高度与厚度设计需要兼顾刚性与铸造、加工工艺性,筋条与盖板基体的连接位置需要设置足够的铸造圆角,避免应力集中导致零件受载后出现开裂,同时筋条的布局方向需要顺着载荷传递路径,将安装孔位置的连接力均匀分散到整个盖板基体上,降低局部应力峰值。

  这类盖板的材质选择多根据工况确定,常规轻载传动场景多采用压铸铝合金材质,重量轻、加工性能好,具备不错的抗腐蚀能力;重载、有冲击载荷的场景则多采用球墨铸铁或者铸钢材质,刚性更强、抗形变能力更优,部分有轻量化要求的高端设备场景也会采用高强度工程塑料或者碳纤维复合材料制作。在建模过程中,需要重点关注安装孔的位置度公差、中心通孔与安装定位基准的同轴度公差,以及密封端面的平面度要求,这些形位公差直接决定了零件安装后的实际使用性能,若孔位偏差过大,会导致安装时螺栓强行穿入产生装配应力,长期运行后容易出现螺栓断裂、盖板变形等故障;若密封端面平面度不足,即使螺栓预紧力足够,也会出现密封面贴合不严、润滑介质渗漏的问题。

  在实际设备运维过程中,这类盖板属于易拆装的检修部件,设备定期维护时拆开盖板即可直接观察腔体内部齿轮、轴承的磨损情况,也可通过该开口进行内部零件的更换与润滑介质的更换,因此盖板的安装结构设计需要兼顾连接可靠性与拆装便捷性,避免出现需要拆解周边大量部件才能拆卸盖板的结构布局。部分户外使用的设备,盖板的外表面还会做防锈涂层处理,提升长期暴露在户外环境下的抗腐蚀能力,延长零件的使用寿命。
