M28规格齿轮式挠性传动联轴器结构

　　在各类工业传动系统的轴系布局中，两轴对中偏差是设备装配、长期运行过程中无法完全规避的问题，不管是批量生产的零部件加工公差累积、设备底座长期受载后的沉降变形，还是运行过程中轴承游隙变化、轴系受载产生的挠曲变形，都会让主动轴与从动轴之间产生角度、径向、轴向的错位，这类错位如果得不到有效补偿，会在轴、轴承、密封件位置产生极大的附加交变载荷，轻则造成密封件过早泄漏、轴承异常磨损发热，重则引发轴系疲劳断裂、传动部件打齿损毁，直接导致整条产线非计划停机。这款M28规格的齿轮式挠性联轴器，正是针对这类中低速重载传动场景的轴系连接需求设计的挠性传动部件，区别于刚性联轴器完全无补偿能力的特性，它依靠齿轮副的啮合间隙与齿面滑动来实现多维度偏差的补偿，同时保持足够的扭转刚度，保障扭矩传递的精准性。

　　从实际应用场景来看，这类联轴器广泛适配冶金输送辊道、矿山破碎设备的传动端、中小型减速机与工作机的连接、水泵与驱动电机的轴系对接，以及各类需要在有安装偏差、运行变形工况下传递额定扭矩的通用传动场合，尤其适合那些对扭转刚性有要求、不适合采用弹性体联轴器（弹性体易老化、耐温性能差、大扭矩下易变形丢转）的中重载传动工位。

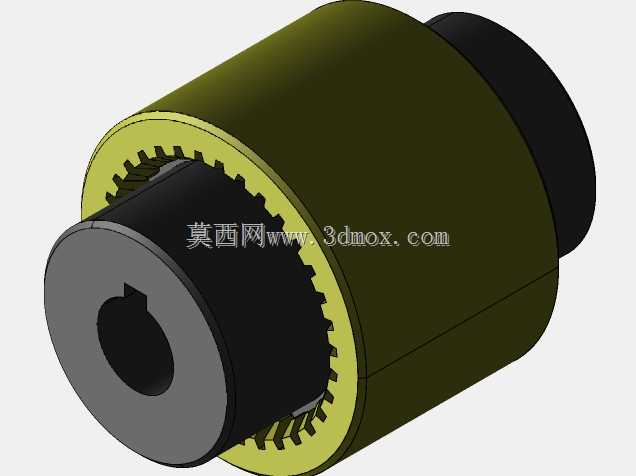

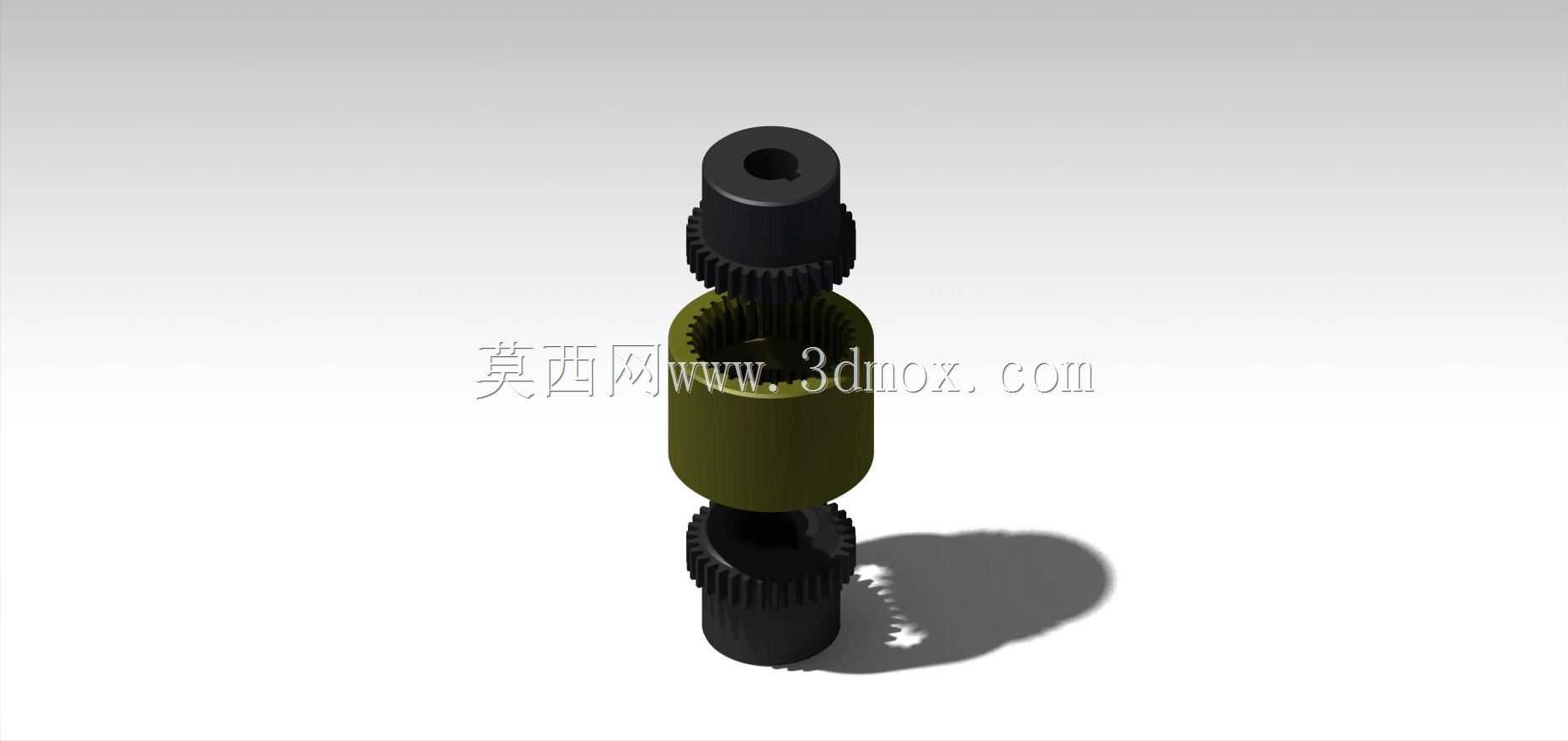

　　从结构功能特性来看，这款联轴器采用经典的内齿外套+外齿轴套的组合结构，两个带外齿的轴套分别通过键连接与主动轴、从动轴配合，两个带内齿的外套通过螺栓紧固为一个整体，内外齿采用模数2.5、齿数28的渐开线齿形啮合，齿侧预留合理的啮合间隙，同时外齿的齿顶加工为球面结构，球面中心落在轴套的轴线上，这种齿形设计可以让内外齿在啮合过程中允许一定的角向偏摆，同时补偿径向偏移与轴向窜动。和鼓形齿联轴器的高端设计逻辑一致，这款结构的齿面接触应力分布更均匀，不会因为轴系偏斜造成齿端局部应力集中，相比直齿式的齿轮联轴器，允许的角向补偿量提升了近一倍，同时齿面磨损速率大幅降低，有效延长了部件的更换周期。

　　在设计思路层面，这款联轴器的建模过程完全遵循机械设计手册中齿轮联轴器的设计规范，首先根据额定传递扭矩、轴孔直径确定模数与齿数，齿宽系数选取常规的0.25，保证齿面接触强度足够的同时，避免齿宽过大造成的偏载加剧；外齿轴套的内孔设计为标准平键键槽，适配GB/T 1095规定的普通平键连接，键槽的对称度、轴孔的圆柱度公差按照IT7级精度设定，保证与轴的配合紧密，无传动间隙；内齿外套的外圆设计为光滑圆柱面，一方面方便加工时的装夹找正，另一方面可以作为现场动平衡的校正基准，对于转速超过1000r/min的应用场景，可以直接在外圆面进行去重校正，不需要额外设计平衡工艺结构；两个外套的连接法兰位置设计有铰制孔螺栓孔，采用铰制孔螺栓进行定位紧固，保证两个内齿套的同轴度，避免装配错位造成的齿面卡滞。

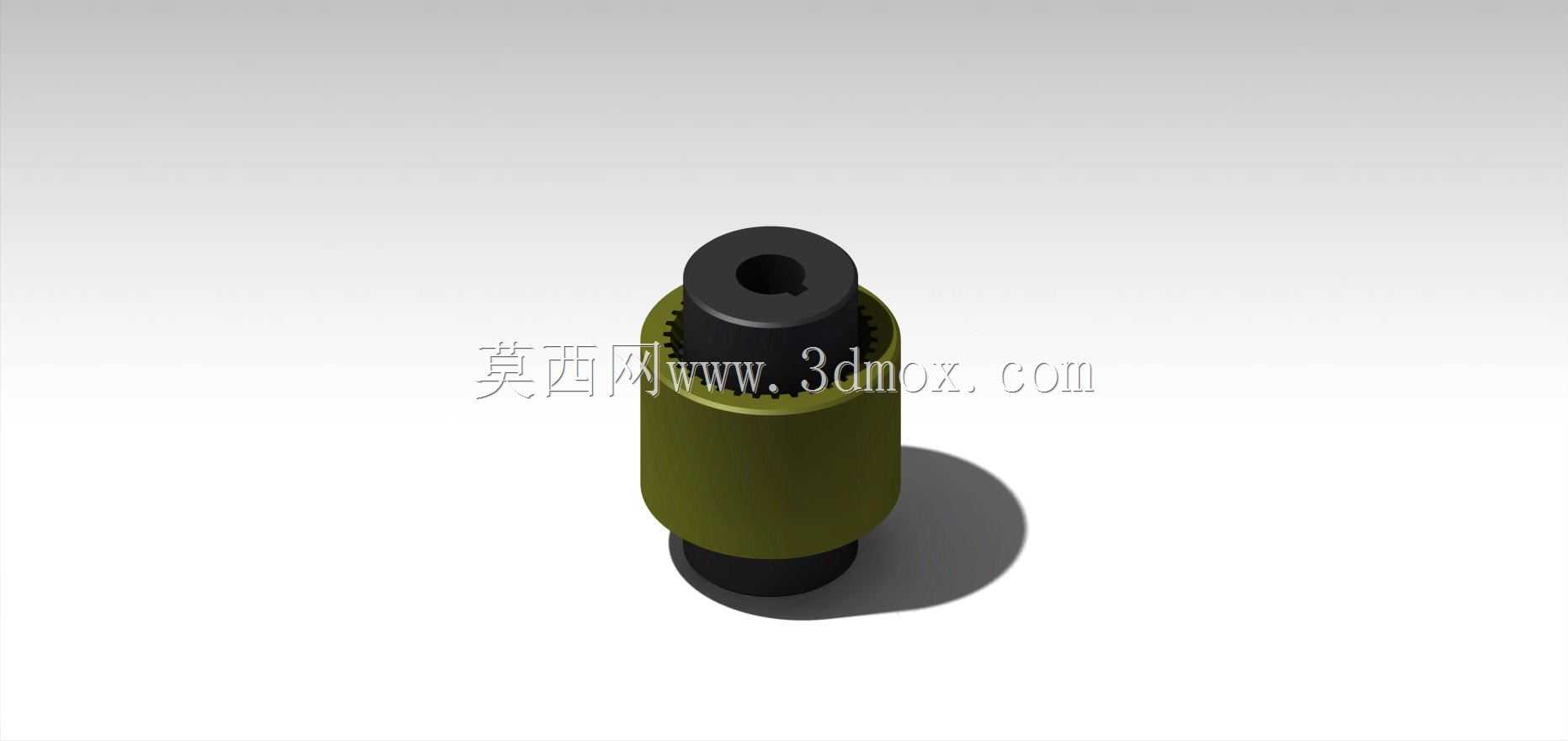

　　从外形尺寸与安装边界来看，这款联轴器的最大外圆直径为85mm，总长度为132mm，两端轴孔直径均为28mm，适配直径28mm的圆柱输出/输入轴，轴孔的有效配合长度为42mm，安装时需要保证两轴端的预留间隙在2-4mm之间，给轴向窜动留出补偿空间；允许的最大角向偏差为1°，最大径向补偿量为1.5mm，最大轴向窜动补偿量为±3mm，额定传递扭矩为1250N·m，最高允许工作转速为3800r/min。现场安装时不需要复杂的专用工装，只需要先将两个外齿轴套分别热装或者敲击安装到主动轴、从动轴的轴端，对齐键槽位置打入平键，然后将两个内齿外套分别套在两侧外齿轴套上，移动两侧设备调整轴端间隙到规定范围，对齐法兰螺栓孔后穿入铰制孔螺栓，按照规定扭矩交叉拧紧螺栓即可完成装配，日常维护只需要定期通过外套上预留的注油孔注入润滑脂，保证齿面的润滑状态，就能长期稳定运行，不需要频繁拆解维护。

　　和其他类型的挠性联轴器相比，这种齿轮式结构的扭转刚度更高，在正反转频繁、冲击载荷较大的工况下，不会出现弹性体联轴器那种扭转滞后、传动精度不足的问题，同时承载能力比同外径的膜片联轴器、弹性套柱销联轴器高出40%以上，在安装空间受限的重载传动场景下，结构紧凑性优势非常明显。建模过程中对齿面的啮合间隙、法兰的连接位置、轴孔的公差配合都做了1:1的还原，所有配合面的尺寸都符合实际加工装配的公差要求，既可以作为设备选型时的三维布局参考，也可以作为同类产品设计、改型的结构参照，帮助结构设计人员快速完成轴系连接部分的布局校核，减少重复建模的工作量。
