在化工、电力、暖通、食品加工等诸多工业场景中,管壳式换热器始终是热量传递环节的核心通用设备,承担着不同温度流体之间的热量交换任务,既可以作为加热器、冷却器使用,也可在冷凝、蒸发工艺段承担核心功能,相较于板式、翅片式等其他换热结构,管壳式结构对高压、高温、高腐蚀工况的适配性更强,也是目前工业领域应用覆盖范围最广的换热设备类型。

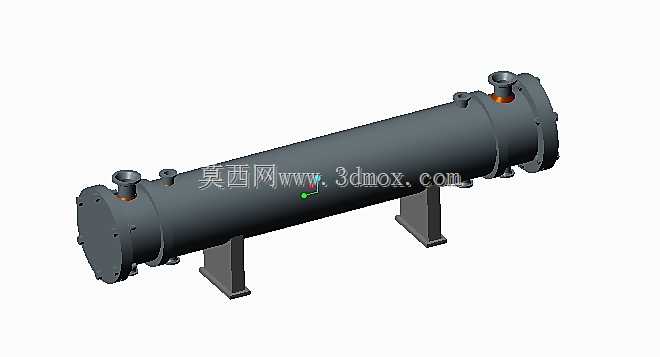

从实际工程落地的角度看,这套卧式管壳式换热结构的设计首先围绕工况适配性展开,壳体采用圆柱形承压筒体结构,两端配置可拆卸的管板与封头结构,既保证了筒体内部的承压能力,也方便后期对管束进行抽拉检修、清理结垢,这一点针对循环水水质较差、易在换热管内壁结垢的工况尤为重要,不需要整体切割设备即可完成管束维护。筒体下方配置两个对称的鞍式支座,支座的安装面预留了螺栓固定孔位,安装时需要匹配混凝土基础或者钢架平台的预埋螺栓位置,两个支座的间距需要结合筒体长度、运行时的热膨胀量进行核算,其中一个支座设计为滑动支座形式,预留轴向位移间隙,避免设备升温后筒体热胀产生的内应力拉扯连接管路或者损坏基础。
设备的接口布局完全遵循工业管路设计的常规逻辑,筒体上分别设置了壳程流体的进出口、排气口、排液口,两端封头上设置管程流体的进出口,不同口径的接口均采用法兰连接形式,法兰的密封面形式匹配对应工况的压力等级,安装时可直接对接对应管径的工业管路,不需要额外做接口改制。换热管束采用等间距排列的光滑换热管,两端与管板采用胀接加焊接的复合连接形式,既保证了管程与壳程之间的密封性能,避免两种流体串流,也能承受管程、壳程之间的压差带来的作用力;管束上间隔设置多块折流板,折流板的缺口角度、板间距结合壳程流体的流速、换热效率要求设计,既可以引导壳程流体按照设定的流道横向冲刷换热管,提升壳程的传热系数,也可以对长跨度的换热管起到支撑作用,避免流体冲刷导致换热管产生振动疲劳损坏。
从安装边界来看,这套卧式设备的整体重心位于两个鞍式支座的中心连线位置,安装时需要保证筒体的水平度偏差在规范允许范围内,避免壳程或者管程产生积液排不净的问题;设备两端的封头位置需要预留足够的抽管空间,空间长度至少要大于换热管的整体长度,方便后期检修时将整个管束从筒体中抽出。设备的接管载荷需要在设计允许范围内,外接管路需要配置独立的管架支撑,不能将管路的重量直接作用在设备的接口法兰上,避免法兰变形产生泄漏。
在功能实现层面,这套结构可以通过调整换热管的材质、长度、数量来适配不同的换热负荷,也可以通过改变管程、壳程的流程数,适配不同流量、温差的工况需求,比如在小流量大温差的工况下可以增加管程数,提升管程流体的流速,强化管程侧的传热效果;在处理含杂质的流体时,可以将易结垢的流体走管程,因为管程的流道更规整,清洗难度更低,而清洁的、换热系数较低的流体走壳程,借助折流板的扰动提升换热效率。实际选型时,还需要结合两种流体的腐蚀特性,选择对应的筒体、换热管、管板材质,比如处理腐蚀性流体时可以在管程内壁做防腐衬里,或者选用对应的耐腐蚀合金材质,保证设备的使用寿命。
整个结构的建模过程严格遵循压力容器设计的相关规范,所有承压部件的壁厚都经过强度核算,法兰、支座等标准件均采用对应标准的参数化建模,装配时充分考虑了各个部件之间的装配间隙,比如管板与筒体的配合公差、换热管与管板的配合尺寸、封头法兰与管板法兰的密封面匹配度,避免实际生产加工时出现装配干涉的问题。对于结构设计从业者来说,这套模型可以作为同类型卧式管壳换热器的设计参考,可直接在此基础上调整参数适配具体工况的换热需求,减少重复建模的工作量,也能帮助选型人员直观了解设备的结构组成、安装尺寸,提前规划现场的管路布局与安装空间。
