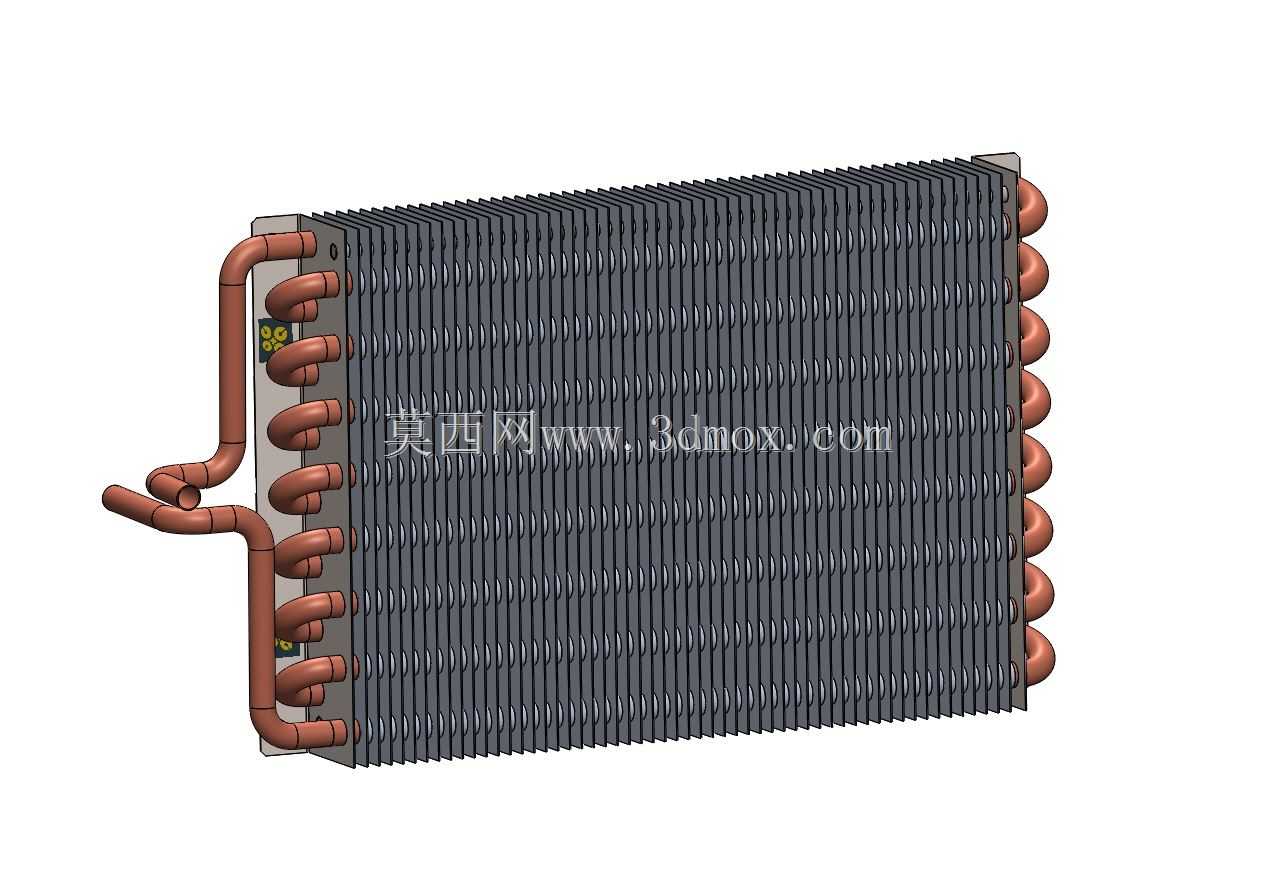

在暖通制冷、工业温控、小型机组散热的实际项目场景里,这类翅片式交流换热结构是冷热介质能量传递的核心承载部件,日常选型和建模过程中,首先要明确它的实际用途:通过管路内流通的制冷介质或者冷却流体,和翅片间流过的空气完成热量交换,实现对目标空间、设备回路的温度调控,常见于小型空调机组、机柜散热单元、工业油冷配套的换热段,也可适配小型热泵装置的蒸发或冷凝工况。

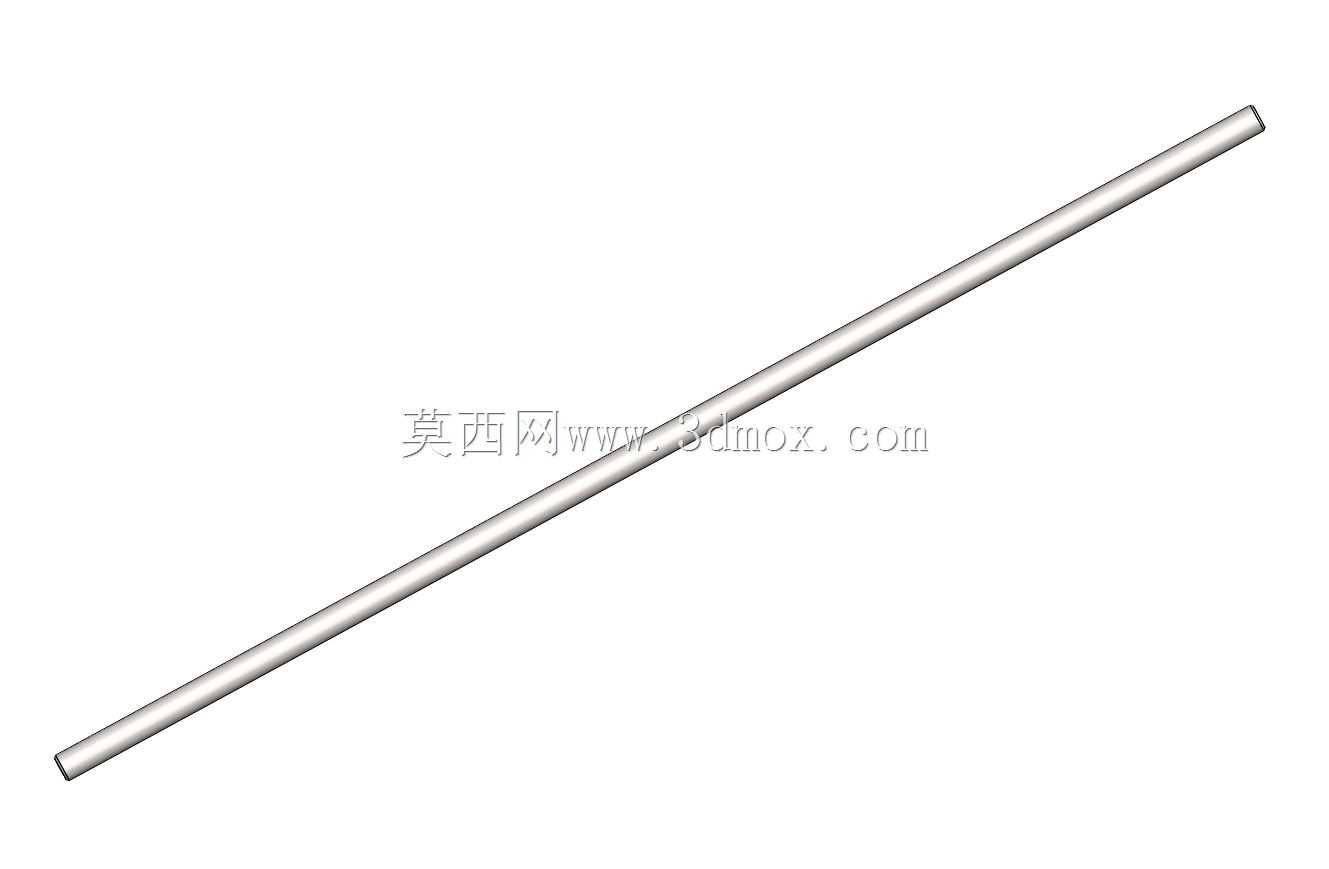

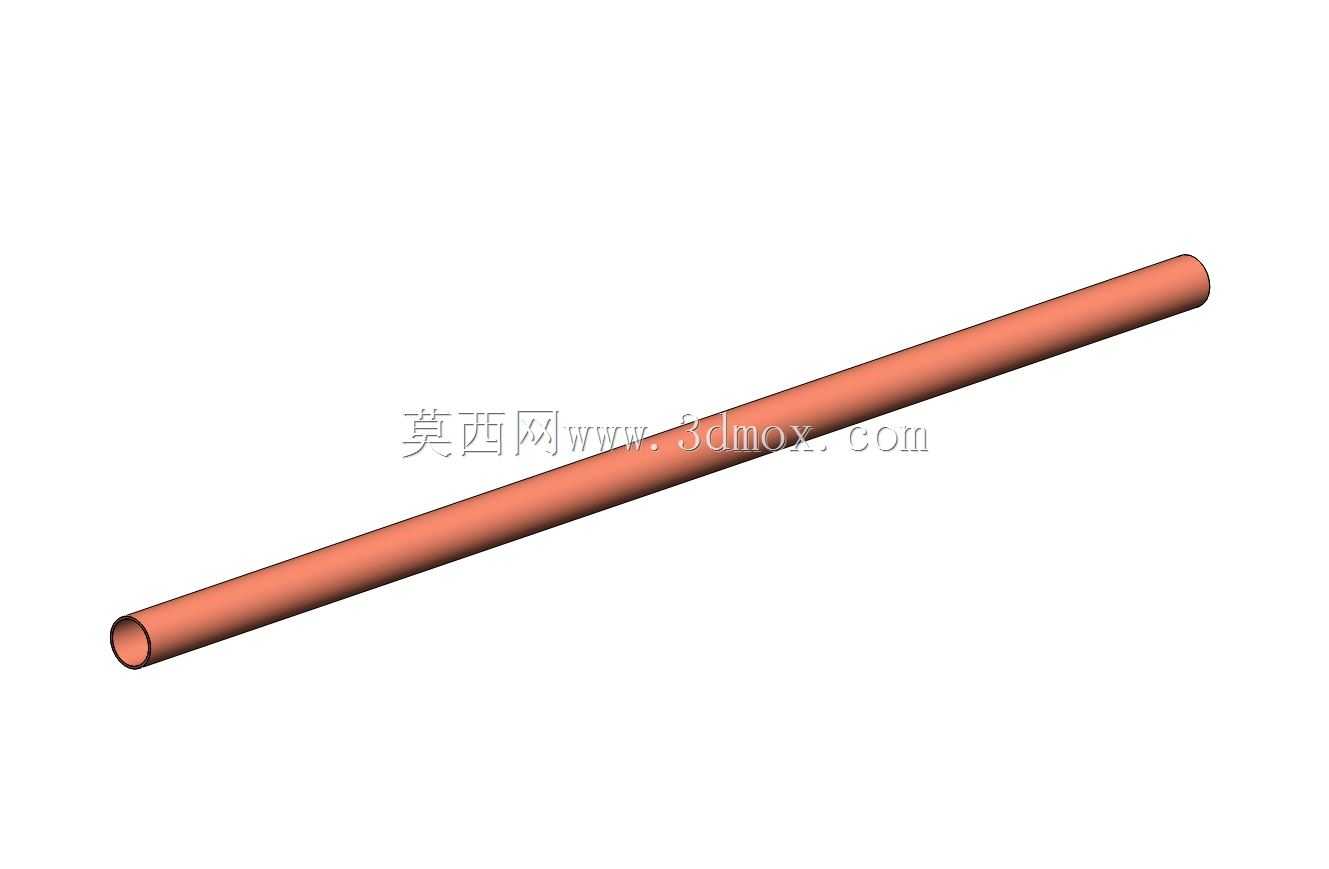

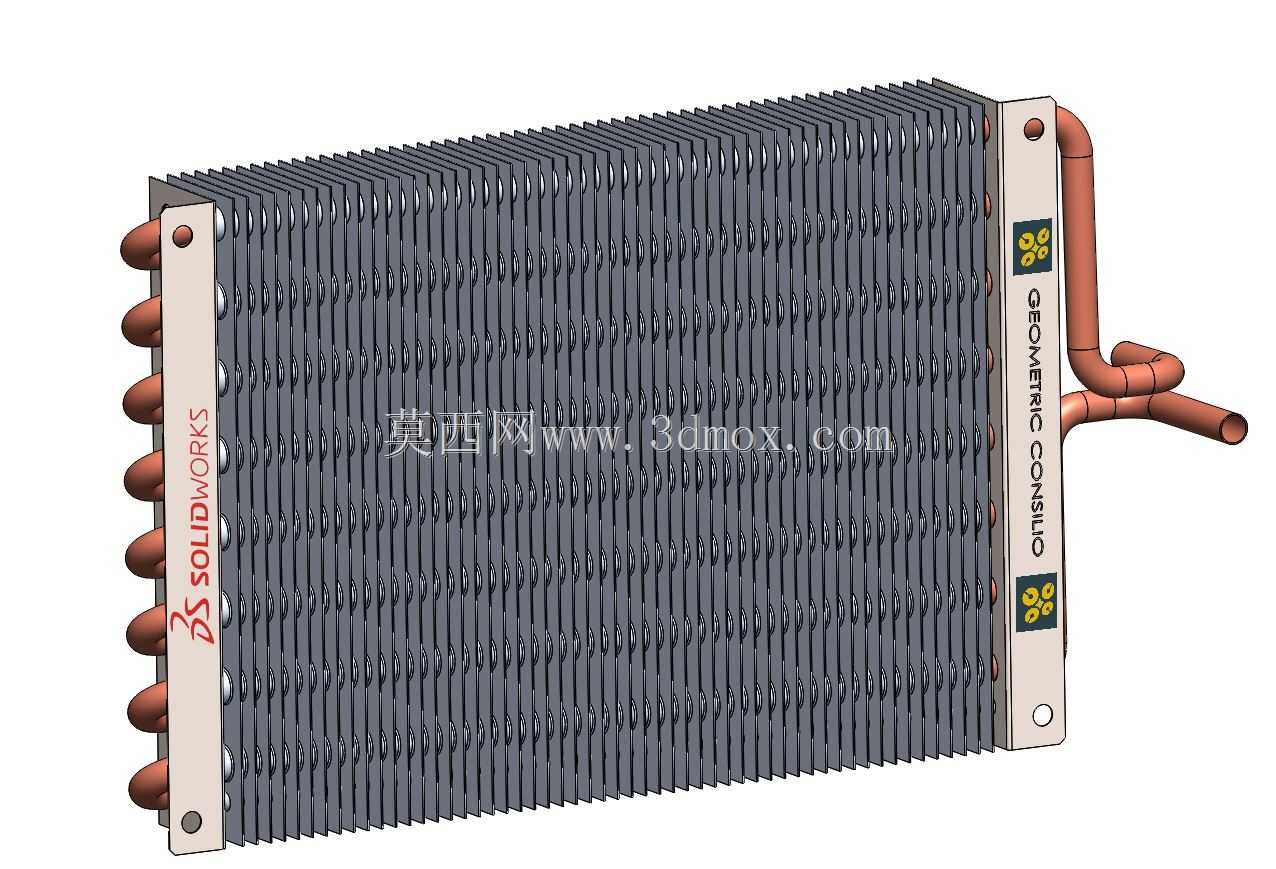

从结构设计的思路来看,这套换热装置采用了管翅式的成熟架构,核心的换热管路选用紫铜材质弯制,紫铜的导热系数远高于常规金属管材,能降低管壁本身的导热热阻,管路采用多回程平行排布的方式,每一段直管段都贯穿整组铝制翅片,翅片通过胀管工艺和铜管外壁紧密贴合,避免接触热阻过大影响换热效率。翅片本身做了连续的冲压成型,片与片之间保持均匀的间距,这个间距的设定需要结合使用场景的粉尘浓度、迎面风速综合考量——如果是粉尘较多的工业环境,片距会适当放大避免积尘堵塞,如果是洁净度较高的商用制冷场景,片距可缩小以增加单位体积内的换热面积。

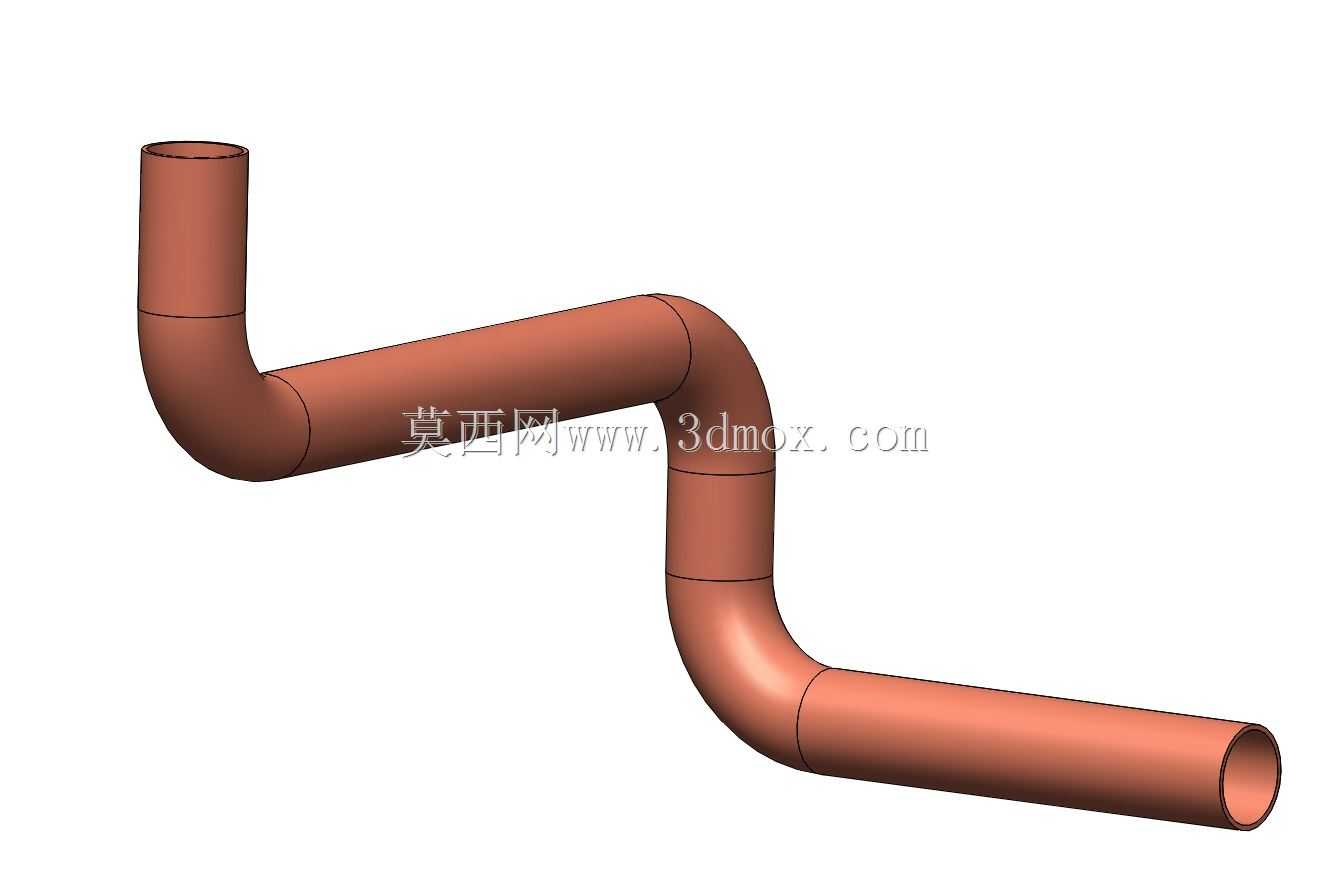

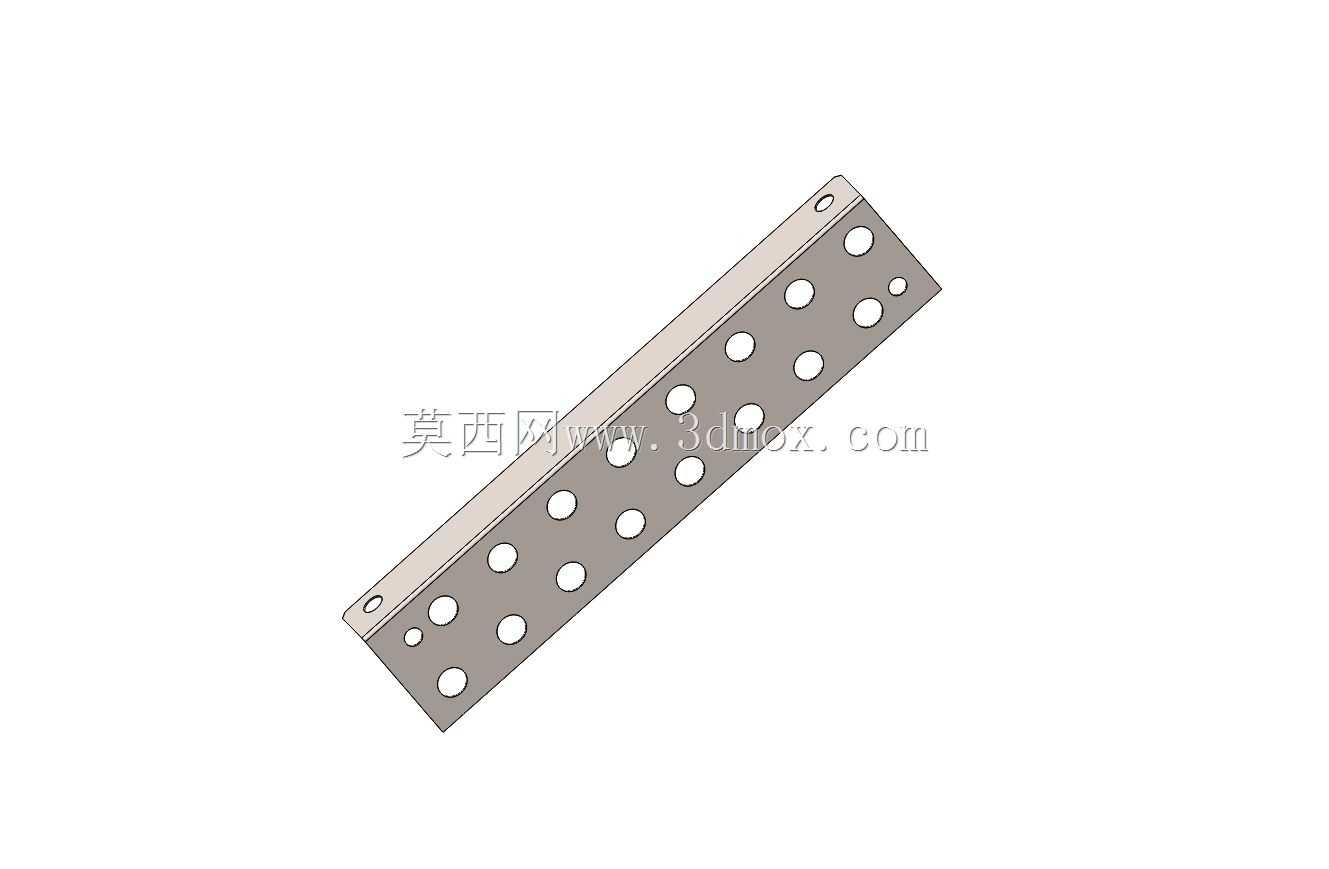

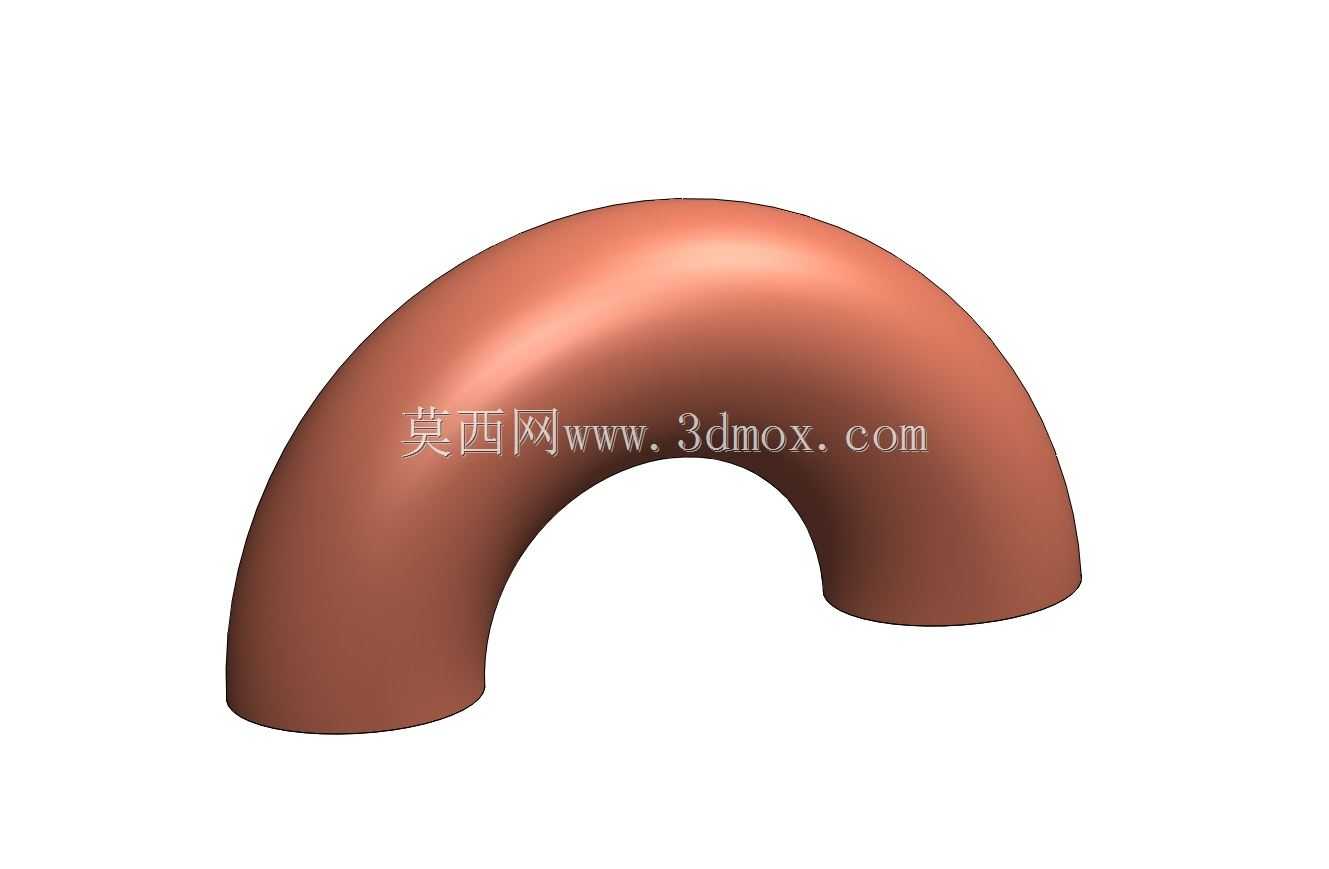

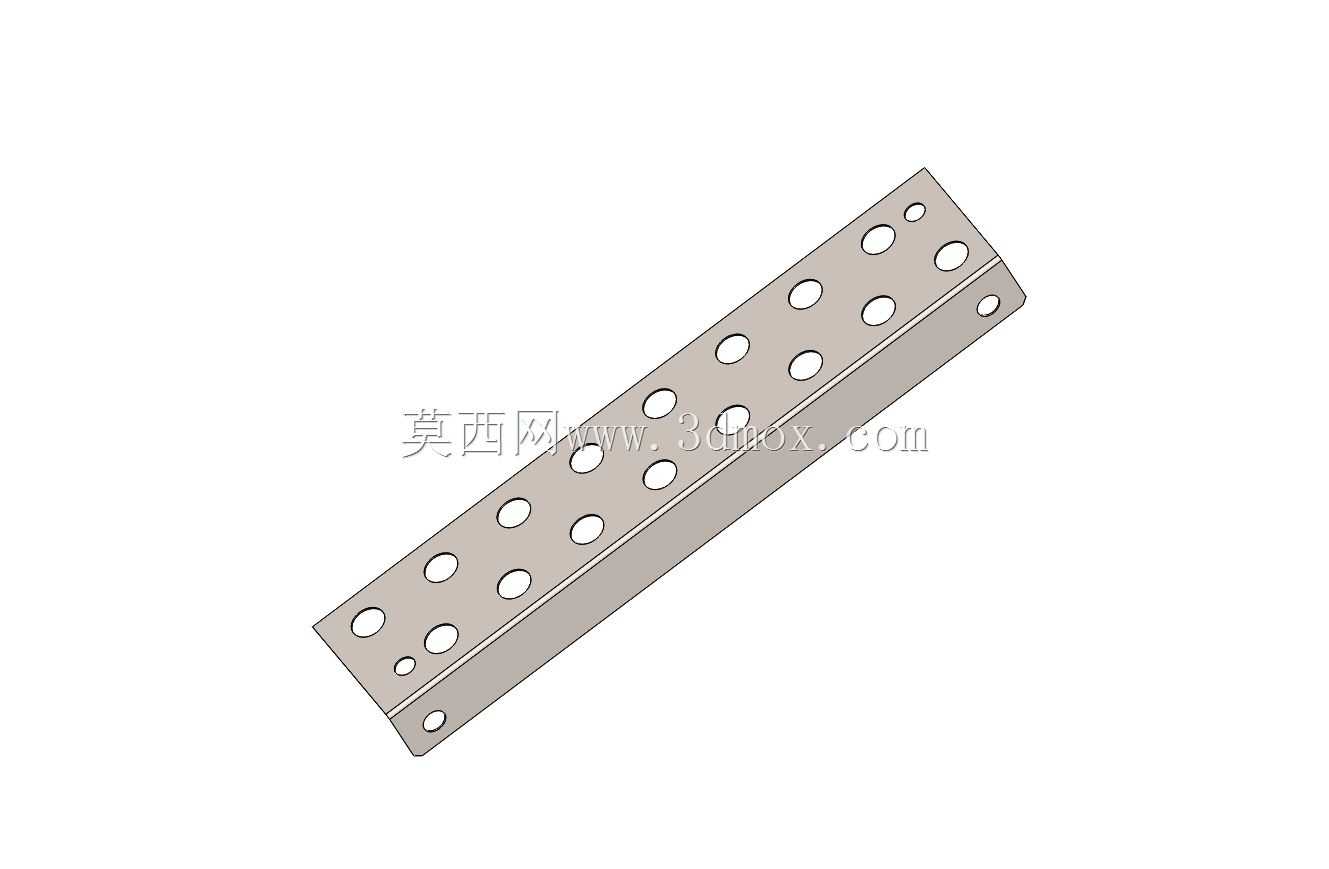

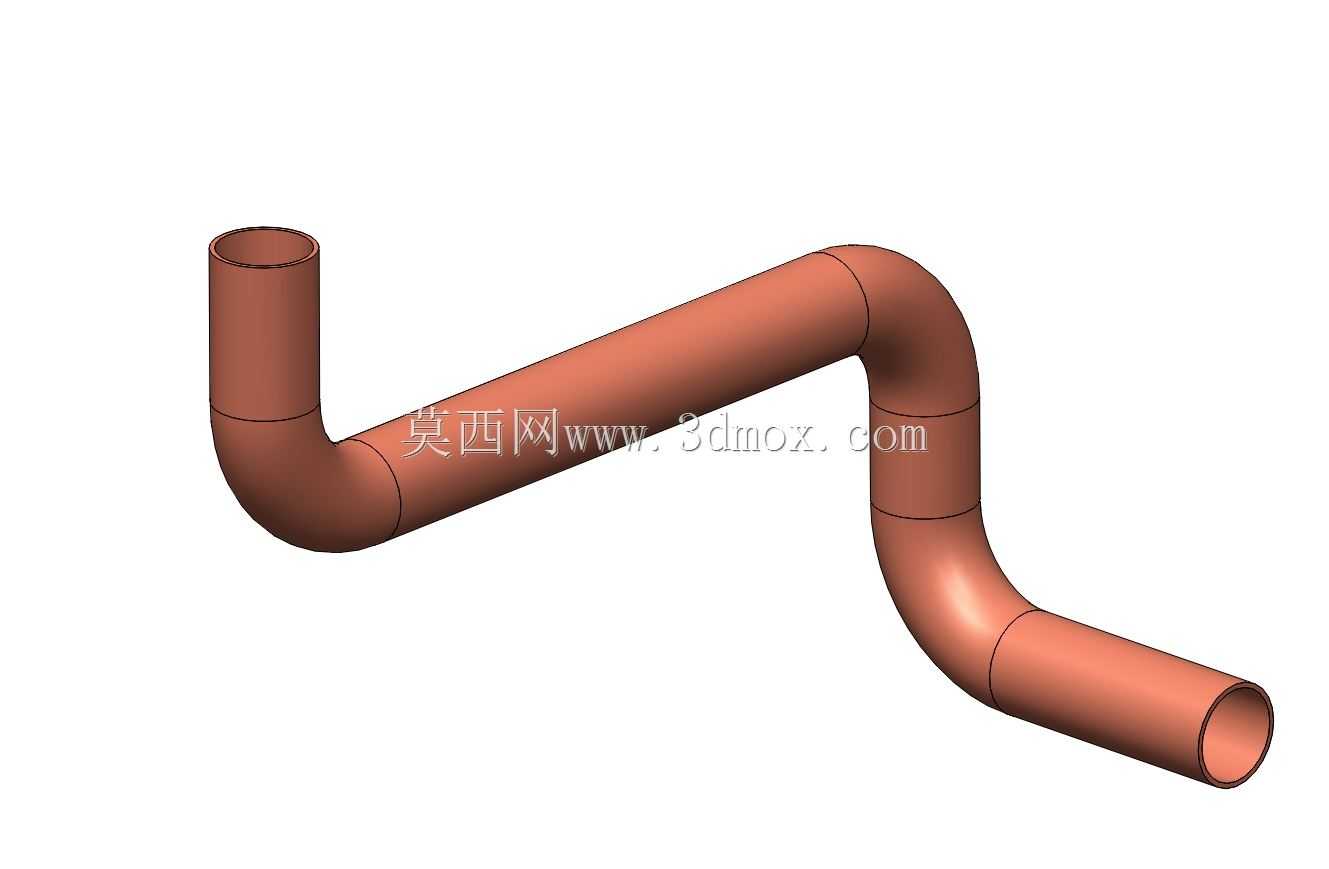

整套换热芯体的两侧设置了金属端板,端板一方面起到固定所有铜管端部、支撑整组翅片的作用,避免翅片在运输或者安装过程中出现倒伏变形,另一方面端板上预留了安装固定孔位,可直接通过螺栓将整个换热组件固定在机组的风道框架上,不需要额外设计复杂的转接支架。管路的进出口端做了90度弯管处理,弯管的弯曲半径严格控制在管径的2.5倍以上,避免弯管位置出现截面变形、流道缩径的问题,减少介质在管路内部的流动阻力,进出口的管端预留了足够的接管长度,方便现场和系统管路进行焊接或者快接连接,不需要二次切割调整。

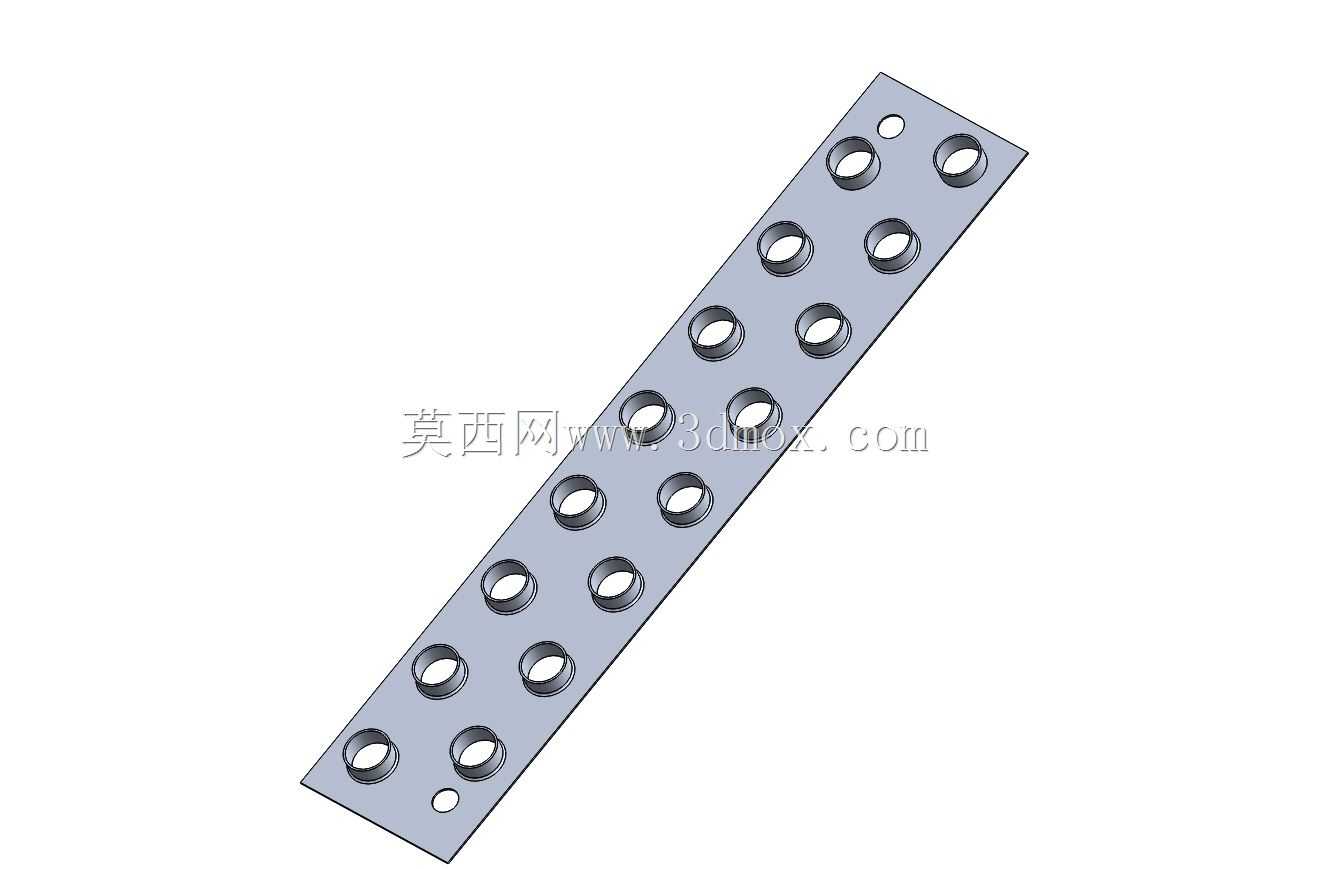

从安装边界的尺寸逻辑来看,这类换热组件的外形尺寸是和配套机组的风道截面直接匹配的,芯体的厚度方向对应风道的进深,厚度越大则换热流程越长,换热效率越高,但同时风阻也会对应提升,需要和送风风机的压头参数做匹配校核;芯体的高度和宽度方向完全贴合风道的内截面尺寸,避免出现旁通风,也就是空气不经过翅片直接从芯体和风道的缝隙流走,导致换热效率打折扣。在建模过程中需要注意,翅片的翻边结构是保证片距均匀的关键,每一片翅片的冲孔位置都做了同向翻边,叠装之后翻边互相贴合,既可以保证片距一致,也能增加翅片整体的结构强度,不会因为风压作用出现片体变形。
实际工程应用里,这类结构的换热装置还要考虑工况适配性:如果是用作蒸发器,翅片表面会产生冷凝水,所以翅片表面会做亲水涂层处理,让冷凝水能够快速顺着翅片流下,避免形成水桥堵塞风路,同时端板的下部会预留冷凝水的导流空间,和接水盘配合完成排水;如果是用作冷凝器,工况温度更高,翅片和铜管的结合强度要求更严格,胀管的工艺参数要做对应调整,避免长期冷热循环后铜管和翅片出现松脱。另外,管路的排布采用了错列布置的方式,相比顺列排布,错列的管路可以让空气流过的时候形成更强的扰动,破坏管壁表面的层流边界层,进一步提升换热效率,当然对应的风阻也会有小幅提升,这个平衡点是结构设计阶段需要反复迭代计算的。
在三维建模的细节处理上,要注意弯管位置和翅片的干涉检查,很多新手建模的时候容易忽略弯管段的圆弧部分和端部翅片的碰撞,实际生产中弯管段是不穿翅片的,端部会留出一段平直的管段用来和端板固定,这个细节如果处理错了,后续生产出的零件就无法完成装配。另外端板上的管孔尺寸要和铜管外径做间隙配合,间隙控制在0.1mm到0.2mm之间,既方便穿管作业,也不会因为间隙过大导致焊料泄露或者固定不稳。整套结构没有多余的冗余部件,所有的结构设计都围绕提升换热效率、降低流动阻力、方便安装维护这几个核心目标展开,没有为了外观做多余的造型设计,完全是工程导向的功能化结构,在实际选型替换的时候,只需要核对芯体的长宽厚尺寸、管路的接口位置和管径、换热能力参数,就可以完成同规格产品的替换,不需要对原有机组的结构做大幅改动。
