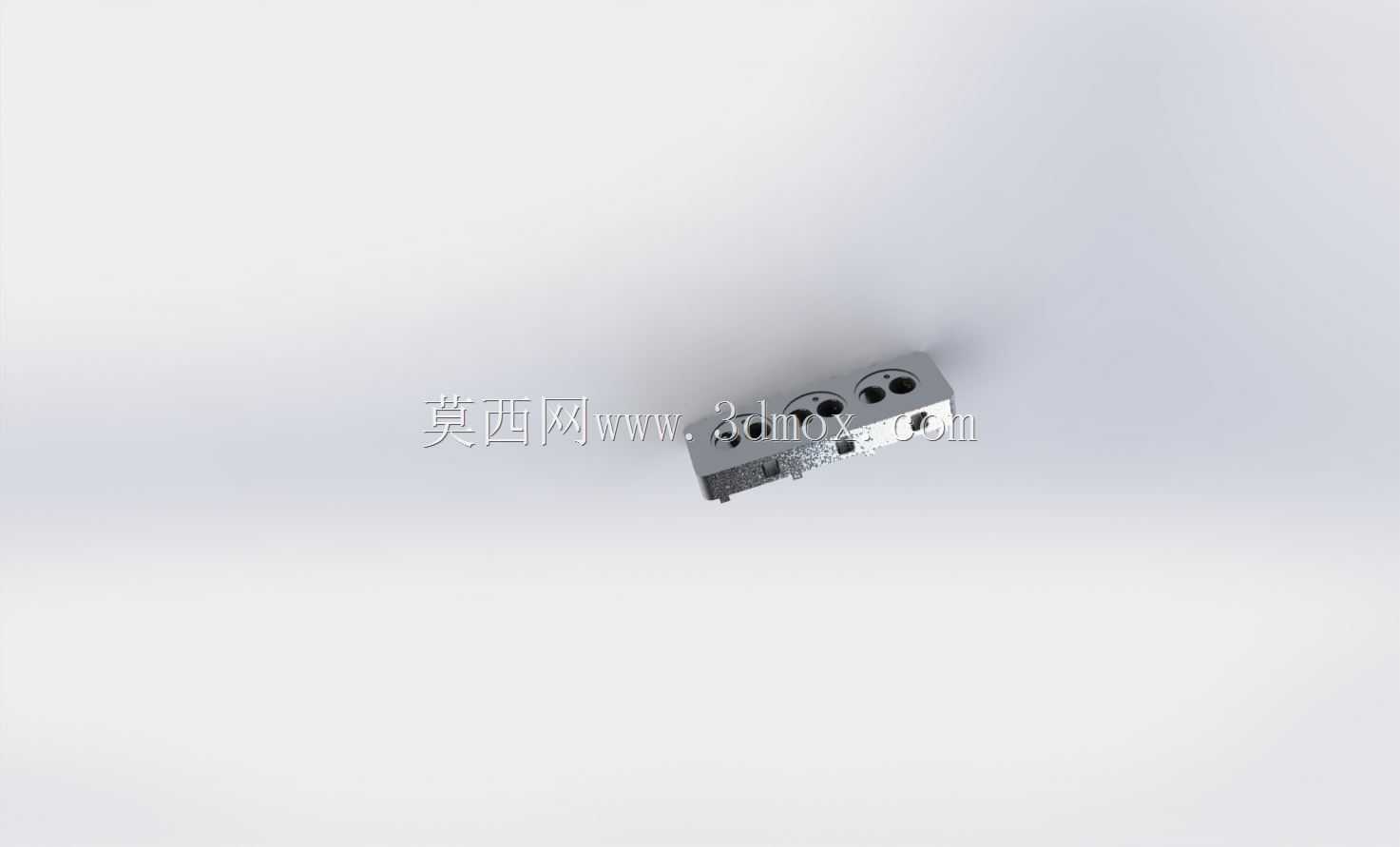

V型六缸内燃机气缸盖结构设计

　　在乘用车动力总成的开发流程中，气缸盖作为内燃机核心的固定构件，直接决定了燃烧室的密封性能、配气机构的安装精度以及冷却润滑回路的布局合理性，这款V6机型对应的气缸盖，采用了夹角式布局适配V型缸体的排布逻辑，每一列三个气缸对应的进排气道、燃烧室凹坑、气门座圈安装位都做了同轴度公差约束，避免装配后出现气门卡滞、密封不严的问题。从实际装车场景来看，这类气缸盖主要搭载在中大排量的乘用轿车、硬派越野车型上，既要承受缸内燃烧过程中产生的周期性爆发压力，还要统筹整合凸轮轴支座、喷油器安装孔、火花塞螺纹孔、冷却水道、润滑油道的空间排布，在有限的轮廓尺寸内平衡结构强度与流体通路的流通效率。设计阶段首先要匹配V型缸体的顶面倾角，保证缸盖下平面与缸体上平面的贴合度达到密封要求，螺栓孔的位置度公差控制在0.1mm以内，按照从中间向两端分次拧紧的工艺要求布置螺栓孔位，避免缸盖压紧后出现翘曲变形，导致燃烧室漏气、油水混合的故障。燃烧室部分采用了篷型结构设计，配合顶置凸轮轴的布置形式，进排气门呈夹角排布，能够在压缩行程末端形成合理的挤流效应，提升油气混合的均匀度，优化燃烧效率，降低缸内爆震的发生概率。进排气道的走向做了渐扩式截面设计，进气道兼顾滚流强度与流通阻力的平衡，避免高转速工况下进气充量不足，排气道则采用平滑过渡的曲面结构，减少排气背压，提升废气排出的顺畅度，同时为三元催化器的快速起温提供结构基础。冷却系统的水道采用分层布置逻辑，

　　下层水道直接贴近燃烧室顶面与排气道周围，优先带走燃烧产生的高温热量，避免缸盖局部出现热应力集中导致的开裂问题，上层水道连通凸轮轴润滑区域，兼顾配气机构的散热需求，水道内部的壁厚差控制在2mm以内，避免铸造过程中出现缩松、砂眼等缺陷。润滑油道采用深孔钻加工的通路设计，直接连通缸体主油道，为凸轮轴轴颈、气门挺柱提供持续的压力润滑，油道的转角处做了圆弧过渡，减少润滑油流动的阻力，避免出现机油压力不足的问题。外形尺寸方面，这款缸盖的整体轮廓适配V6机型的机舱布局，宽度方向避开了两侧悬架塔顶的安装空间，高度方向预留了气门室盖、点火线圈的安装余量，进气侧预留了进气歧管的安装法兰面，法兰面的平面度公差控制在0.05mm以内，

　　保证进气系统的密封性能，排气侧则预留了排气歧管的安装位，螺栓孔采用耐热钢衬套预埋设计，避免长期高温工况下螺纹出现滑牙失效。安装边界上，缸盖与缸体之间采用多层金属气缸垫密封，水道、油道、燃烧室对应的密封筋位置做了差异化的压紧力设计，燃烧室区域的密封筋压紧力更高，能够承受缸内的最高爆发压力，油水通道区域的密封筋则兼顾密封性能与橡胶涂层的耐久性。在配气机构的安装区域，凸轮轴轴承盖采用一体式定位设计，每个轴承盖都有对应的定位销孔，保证装配时凸轮轴的同轴度符合设计要求，避免凸轮轴运转过程中出现异常磨损。喷油器安装孔采用阶梯式结构，配合密封圈实现燃油系统的密封，安装深度做了严格的尺寸约束，保证喷油器的喷油角度处于燃烧室的最优位置，

　　让燃油喷束能够均匀分布在燃烧室空间内，提升燃油雾化效果。火花塞安装孔位于燃烧室的中心位置，螺纹深度与密封锥面的角度做了统一规范，避免火花塞安装后出现突出量过大或者过小的问题，防止火花塞电极与活塞运动发生干涉，或者点火位置不合理导致燃烧效率下降。从结构强度验证的角度，这款缸盖在设计阶段通过有限元分析做了多工况的应力校核，涵盖了全负荷爆发、冷启动热冲击、高速高负荷持续运转等极端工况，对螺栓孔周围、气门座圈之间、水道薄壁区域的应力集中点做了圆角过渡与壁厚加强，避免长期使用过程中出现疲劳裂纹。同时针对热负荷最高的排气门座圈区域，采用了镶嵌耐热合金座圈的设计，座圈与缸盖本体之间采用过盈配合，保证热传导效率的同时，避免座圈在高温工况下出现松脱。
