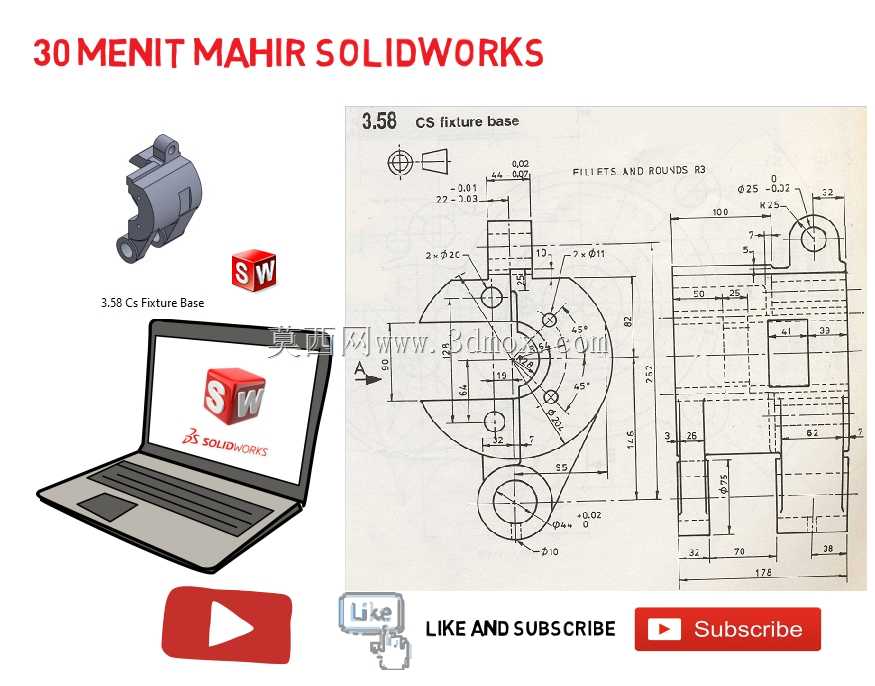

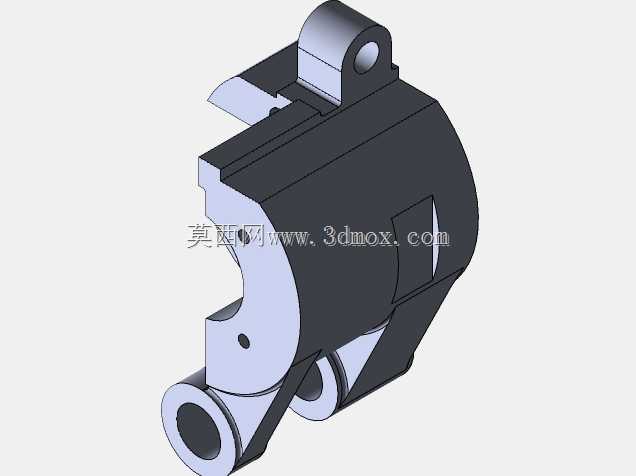

CS夹具底座结构设计方案

项目分类:工装 发布时间:2022-01-13 ID:498416
  • CS夹具底座结构设计方案
  • CS夹具底座结构设计方案

  在机械加工的工装装夹体系里,夹具底座是整套夹具的承载核心,所有定位元件、夹紧机构、导向组件都要依托底座完成装配定位,其结构合理性直接决定整套夹具的装夹刚性与重复定位精度。这款CS夹具底座的设计,完全围绕回转类与小型异形零件的铣削、钻削加工场景展开,适配立式加工中心、普通铣床的工作台装夹需求,日常生产中多用于小型泵体配件、阀类零件、仪表壳体的批量装夹作业。从结构布局来看,底座采用圆盘式主体搭配侧向延伸安装耳的构型,主体圆盘区域承担核心定位功能,中心设置的同轴阶梯孔是主定位基准,可适配带定位芯轴的装夹方案,孔位公差控制在IT7级区间,能保证芯轴装配后的同轴度要求,避免装夹后工件出现径向跳动超差的问题。圆盘端面上分布的多组螺纹孔与销孔,

  按照圆周等分与功能分区排布,其中靠近中心的孔位用于安装固定V型块、定位板等定位元件,外圈的孔位则用于连接快速夹钳、压板夹紧组件,所有孔位的位置度公差均控制在0.02mm以内,保证各功能元件装配后不会出现位置偏移。侧向延伸的安装耳上设置的通孔,用于将整套夹具固定在机床工作台上,孔位间距匹配常见T型槽工作台的槽距,安装时可直接通过T型螺栓完成锁紧,不需要额外制作过渡连接板,能大幅缩短夹具的上机调试周期。设计过程中充分考虑了加工排屑需求,底座主体的非安装面均做了R3圆角过渡,既避免了应力集中导致的底座变形,也能让加工过程中产生的铁屑顺着圆弧面滑落,不会在安装面堆积影响装夹精度。底座的总厚度控制在适配常规加工行程的区间,

  既保证了足够的支撑刚性,在承受较大夹紧力与切削冲击力时不会发生挠曲变形,也不会因为厚度过大占用过多的Z轴行程,影响刀具的加工可达范围。从安装边界来看,底座主体圆盘的外径尺寸适配中小型机床的工作台面,侧向安装耳的外伸长度经过核算,锁紧后底座的重心完全落在工作台支撑范围内,高速切削时不会出现共振抖动的问题。底座的底面经过精磨处理,平面度公差达到0.01mm,与机床工作台面贴合时不会出现虚接,保证装夹后的整体稳定性。在实际生产应用中,这款底座可以通过更换不同的定位元件与夹紧组件,适配多种外形尺寸相近的零件加工,不需要重新制作整套夹具,能有效降低工装制作成本,缩短新产品的投产准备周期。针对钻削加工时的排屑问题,

  底座上对应工件钻孔位置预留了排屑缺口,加工产生的切屑与切削液可以直接从缺口排出,不会堆积在定位面上影响后续工件的装夹定位。底座的侧壁上设置的基准刻线,能帮助操作人员快速完成夹具在机床上的找正作业,不需要反复打表调整,大幅降低上机准备的辅助时间。考虑到长期使用的磨损问题,底座的所有安装孔位均做了倒角处理,避免螺栓拧入时刮伤孔壁影响装配精度,与定位元件配合的表面均预留了0.1mm的修磨余量,长期使用出现磨损后可以通过修磨恢复精度,延长整套夹具的使用寿命。
