内啮合直齿轮传动运动仿真结构

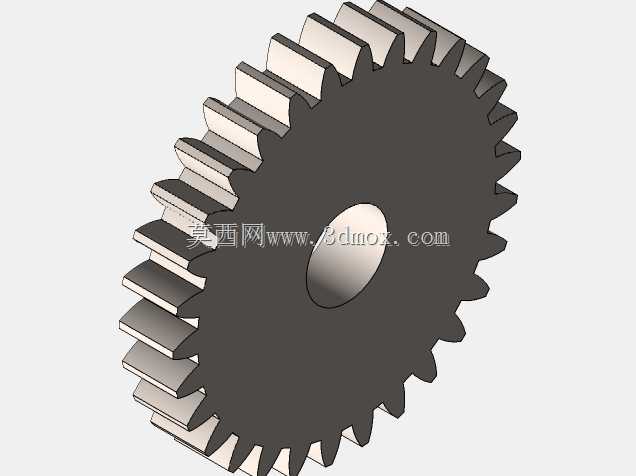

　　这套内啮合直齿轮传动结构，在紧凑空间动力传递场景中有着不可替代的应用优势，常见于行星减速机构、小型机床进给箱、精密回转工作台的传动链路里，和外啮合齿轮组相比，它的中心距更小，同等传动比下占用的安装空间能缩减三成以上，非常适合对设备体积有严格限制的紧凑型机械设计场景。从实际功能来看，这套结构通过外齿小齿轮与内齿大齿轮的连续啮合，将输入轴的回转运动平稳传递到输出端，啮合过程中两轮齿的接触为线接触，重合度比同参数外啮合齿轮更高，传动过程的冲击、振动更小，运转平稳性更优，适合中低速、中等载荷的动力传递工况，比如轻工机械的送料机构、自动化生产线的分度回转单元，都能见到这类传动结构的身影。设计这套结构时，首先要明确传动比要求，

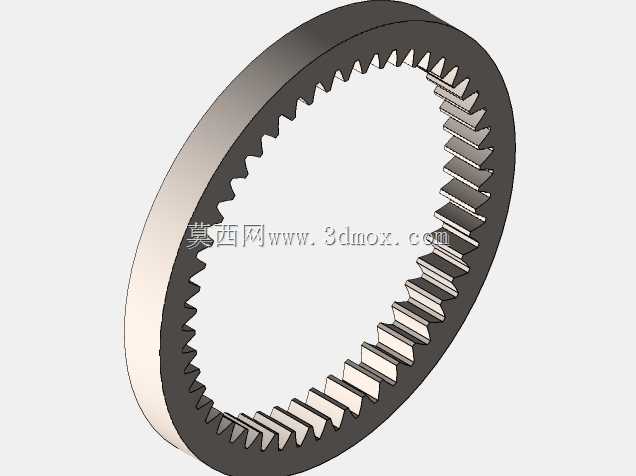

　　根据输入转速与输出转速的匹配关系确定两个齿轮的齿数，内齿轮的齿顶圆直径要大于齿根圆直径，这和外齿轮的尺寸逻辑完全相反，建模时需要特别注意齿廓的生成方向，避免出现齿形反向导致啮合干涉的问题。齿廓采用标准渐开线齿形，压力角选取通用的20度，齿顶高系数取1，顶隙系数取0.25，保证啮合时两轮齿的齿顶与对方齿根之间留有合理间隙，避免运转时出现顶齿、卡滞的问题。安装边界方面，小齿轮的轴线与内齿轮的轴线平行度公差需要控制在IT7级精度范围内，中心距偏差不能超出设计值的0.02毫米，否则会导致啮合侧隙过大引发冲击，或是侧隙过小出现卡滞、磨损加剧的问题。内齿轮的外圈通常需要设计定位止口，方便与设备的箱体或固定基座连接，

　　小齿轮的轴孔需要根据输入轴的直径设计对应的配合公差，一般选用H7/k6的过渡配合，保证周向定位可靠，同时方便装配拆卸。在运动逻辑上，内啮合齿轮的两个轮体回转方向相同，和外啮合的反向传动有明显区别，做运动仿真时需要给两个齿轮添加正确的齿轮配合关系，设定好对应的传动比，才能模拟出真实的啮合运动状态，验证运动过程中是否存在齿形干涉、运动卡滞的问题。实际生产中，这类齿轮的加工工艺根据应用场景有所区别，重载场景下多采用40Cr调质后齿面高频淬火，硬度达到HRC45-50，保证齿面的耐磨性；轻载精密场景下可以采用尼龙或POM材质加工，运转噪音更低，无需额外润滑也能平稳工作。设计时还要考虑润滑结构的布置，如果是闭式传动，

　　需要在箱体上预留注油孔与油位观察位置，保证齿轮啮合面能得到充分润滑，降低齿面磨损，延长结构使用寿命；如果是开式传动，需要设计防尘护罩，避免加工碎屑、粉尘落入啮合区域，造成齿面刮损或卡滞。另外，齿宽的选取也需要匹配传递的扭矩大小，齿宽过大会导致载荷沿齿宽分布不均，加剧局部磨损，齿宽过小则会导致轮齿强度不足，容易出现断齿问题，一般内齿轮的齿宽比小齿轮齿宽大2-3毫米，补偿安装时的轴向窜动余量，保证全齿宽都能参与啮合承载。
