车辆传动用差速齿轮装置结构设计

　　差速齿轮装置是轮式行走设备传动系统中承担动力分流与转速差补偿的核心部件，在各类需要两侧驱动轮以不同转速转动的行走场景中，是保障设备平稳转向、减少轮胎磨损、避免传动系统卡滞的关键结构。在实际工程应用中，这类装置广泛适配于乘用车辆、商用货运车辆、工程行走机械、农用轮式拖拉机等设备的驱动桥内部，安装位置处于主减速器从动齿轮与两侧驱动半轴之间，动力从主减速器输入后，经差速器壳体传递至行星齿轮轴，再通过行星齿轮与两侧半轴齿轮的啮合，将动力分别输出至左右两侧驱动轮。

　　从功能实现逻辑来看，该装置的核心作用是在车辆直线行驶时，将主减速器传递来的扭矩平均分配给两侧半轴，保证两侧驱动轮获得相同的驱动力，维持车辆直线行驶的稳定性；当车辆转向或行驶在凹凸不平的路面时，两侧驱动轮的滚动半径会因转向角度、路面起伏产生差异，此时行星齿轮会在随差速器壳体公转的同时产生自转，自动调整两侧半轴齿轮的转速，允许两侧车轮以不同转速滚动，既避免了轮胎与地面的滑动摩擦，降低轮胎损耗与行驶阻力，也防止传动系统内部因转速差产生过大的内应力，保护传动齿轮、半轴等部件不受额外载荷冲击。

　　在结构设计层面，该差速齿轮装置采用对称式锥齿轮差速结构，整体以差速器壳体作为承载基体，壳体上加工有行星齿轮轴的安装孔位，十字形（或一字形，根据承载需求选型）行星齿轮轴穿装在壳体内部，四个（或两个）行星齿轮空套在行星齿轮轴的轴颈上，行星齿轮的背面与差速器壳体内壁的球面支撑面贴合，保证齿轮啮合时的对中性，同时球面支撑结构可承受齿轮啮合产生的轴向分力，避免齿轮出现偏载磨损。两侧的半轴齿轮分别与行星齿轮啮合，半轴齿轮的内花键孔与驱动半轴的外花键配合，将扭矩传递至车轮端。壳体外部设置有与主减速器从动齿轮连接的安装法兰，法兰上的连接螺栓孔位按照标准节圆分布，保证与主减速器从动齿轮的同轴度与连接可靠性。

　　从安装边界与尺寸适配角度，该装置的整体径向尺寸需要匹配驱动桥桥壳的内部安装空间，轴向尺寸需要适配两侧半轴的安装间距，行星齿轮轴的安装孔位同轴度公差控制在0.02mm以内，保证行星齿轮转动灵活无卡滞；半轴齿轮与差速器壳体之间设置有耐磨垫片，垫片采用铜基粉末冶金材质，可承受齿轮啮合时的轴向推力，同时磨损后可单独更换，降低维护成本。行星齿轮与半轴齿轮的啮合间隙控制在0.15-0.35mm之间，间隙过小会导致齿轮转动卡滞、润滑不良，间隙过大会导致传动冲击、噪音增大，齿轮啮合印痕要求位于齿面中部，沿齿高方向印痕长度不小于齿高的60%，沿齿长方向印痕长度不小于齿长的50%，保证齿轮啮合的承载能力与传动平稳性。

　　在润滑设计上，差速器壳体上加工有多个润滑油道孔，驱动桥壳体内的齿轮油可通过这些油道孔进入差速器内部，对行星齿轮、半轴齿轮、行星齿轮轴、支撑垫片等摩擦副进行充分润滑，带走齿轮啮合产生的热量与磨屑，降低部件磨损。齿轮参数设计上，行星齿轮与半轴齿轮采用等模数等压力角的锥齿轮设计，模数根据传递的最大扭矩选型，压力角采用22.5°的标准汽车齿轮压力角，兼顾齿轮的弯曲强度与接触强度，齿面进行渗碳淬火处理，表面硬度达到HRC58-64，保证齿轮在大扭矩冲击载荷下不会出现断齿、点蚀等失效形式。

　　在实际选型匹配过程中，需要根据设备的整备质量、发动机最大输出扭矩、驱动桥的主减速比、轮胎滚动半径等参数，计算差速器需要传递的最大扭矩，确定齿轮的模数、齿数、齿宽等参数，同时需要校核差速器壳体的强度，保证在极限载荷下壳体不会出现开裂、变形等失效。对于越野类工程设备，还可在该基础差速结构上增加差速锁机构，当一侧车轮打滑时，锁止差速器的差速功能，将全部扭矩传递至有附着力的一侧车轮，提升设备在恶劣路面的通过能力，但常规公路行驶设备采用该对称式锥齿轮差速结构即可满足使用需求，结构简单可靠，维护成本低，传动效率高。

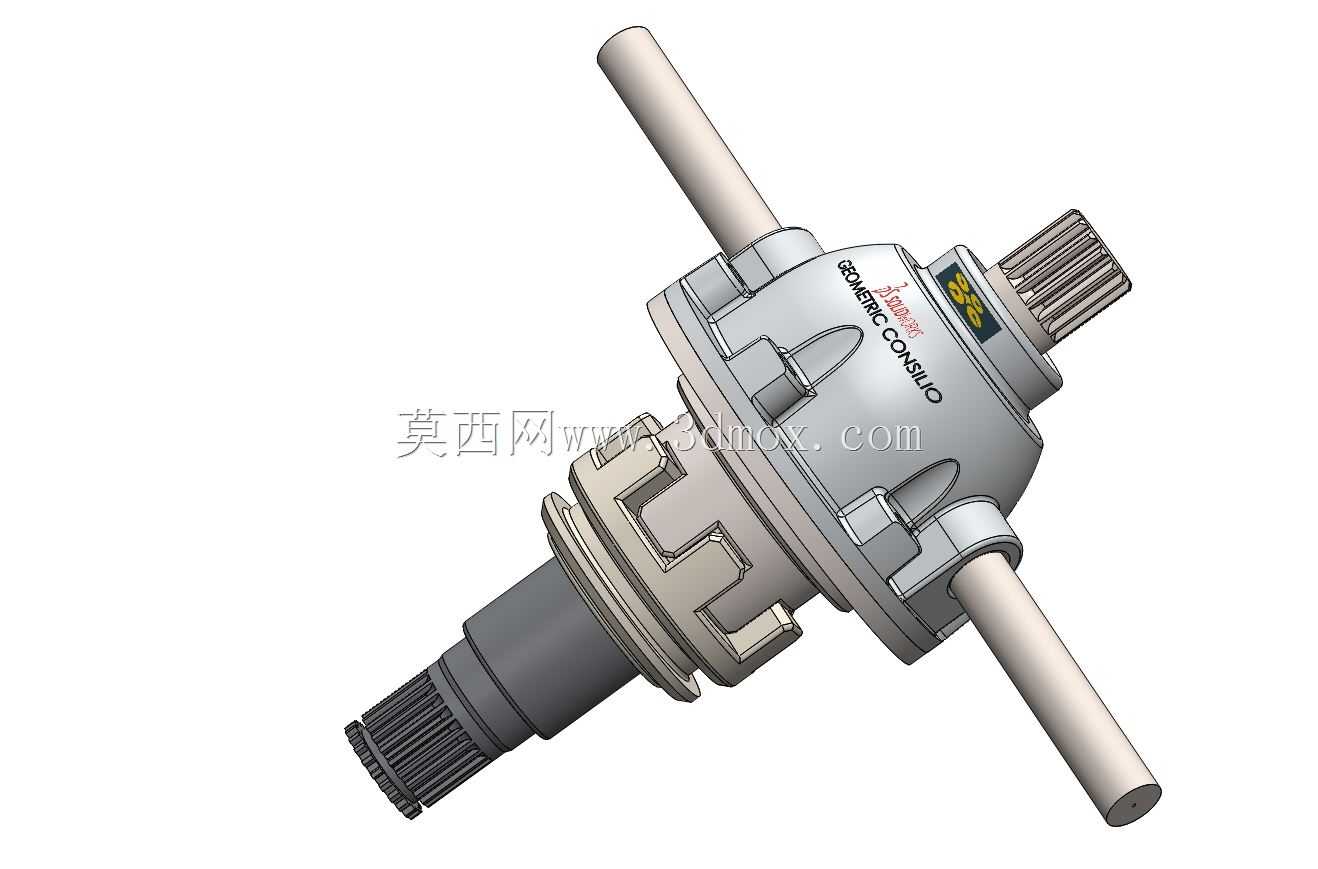

　　在三维建模过程中，需要严格按照锥齿轮的啮合原理进行齿形建模，保证齿轮的正确啮合关系，同时需要对各个部件的装配干涉进行检查，确保行星齿轮在整个自转行程内不会与差速器壳体、半轴齿轮等部件发生运动干涉，装配完成后需要进行运动仿真，模拟直线行驶、转向行驶等不同工况下的部件运动状态，验证转速差补偿功能的实现逻辑是否正确，各个运动部件的运动行程是否在设计范围内，为后续的工程图绘制、实物加工、装配调试提供准确的三维模型依据。
