侧装支撑连接支架结构设计方案

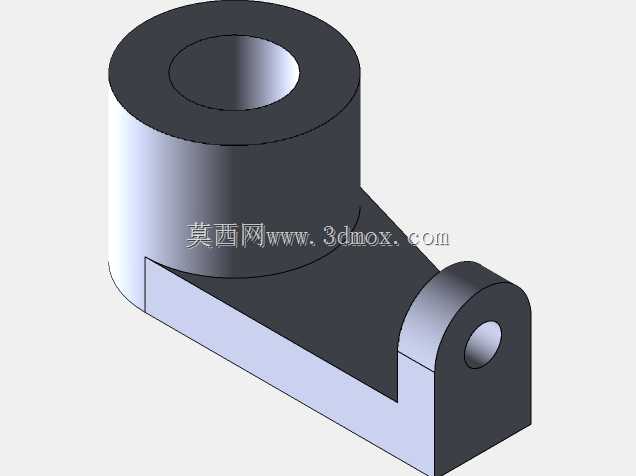

　　在各类中小型机械设备的机架拼接、工装夹具的辅助定位、输送线侧边挡料组件安装、小型动力单元的侧向固定场景中，这类侧支架是应用频次极高的结构连接件，主要承担相邻构件之间的载荷传递、位置限定、安装基准依托的作用，区别于正装的平面支架，侧装式的结构可以充分利用设备的侧向安装空间，减少主安装面的点位占用，在紧凑布局的设备内部有很强的适配性。从结构功能来看，这款支架集成了轴套配合面与平面安装面两个核心功能区域，带同轴内孔的筒状结构可以直接穿过光轴或者配套衬套，实现支架自身绕轴的角度微调或者沿轴向的位置滑移，满足不同安装位置的调整需求，伸出的平板区域预留了安装孔位，可以通过螺栓锁紧固定待支撑的零部件，比如传感器安装座、小型导向滑轨、管线固定卡扣、

　　侧边防护挡板这类轻量化的附属构件，两个功能区域之间通过斜向加强筋过渡，避免直角连接处的应力集中，在承受侧向倾覆载荷的时候，加强筋可以将受力均匀分散到筒状基体上，减少局部变形量。设计过程中首先要明确安装边界的约束条件，筒状部分的内孔尺寸需要和配套的安装轴做公差配合，一般选用间隙配合的公差等级，保证装配的时候可以顺利穿入，同时不会因为间隙过大出现晃动偏移，伸出端的安装孔中心到筒体内孔中心的水平距离要匹配相邻构件的安装间距，避免出现装配干涉，平板部分的厚度需要根据实际承载的重量核算，保证在额定载荷下的挠度变形在允许范围内，不会因为长期受力出现永久形变。从外形尺寸来看，支架整体的轴向长度控制在适配常规安装空间的范围内，

　　筒体外径与内孔的比值满足壁厚的强度要求，伸出平板的端面到筒体中心的垂直高度要避开周边其他运动构件的运动轨迹，安装孔的孔径适配常用的紧固件规格，孔边到平板边缘的距离满足螺栓安装的扳手空间要求，不需要额外做沉孔设计的时候可以直接采用通孔形式，方便从单侧完成锁紧操作。实际应用中这类支架常成对使用在轴类组件的两侧，为附属构件提供对称的支撑点，也可以单个使用在需要单侧悬挑支撑的场景，比如设备检修门的侧向限位、小型操作面板的角度调节支架、气动管路的侧向固定座，在设计建模的时候需要重点关注两个功能面的位置度公差，保证安装孔的中心轴线和筒体内孔的轴线保持平行，避免装配后出现别劲的情况，导致螺栓受力不均或者支架安装后出现歪斜，

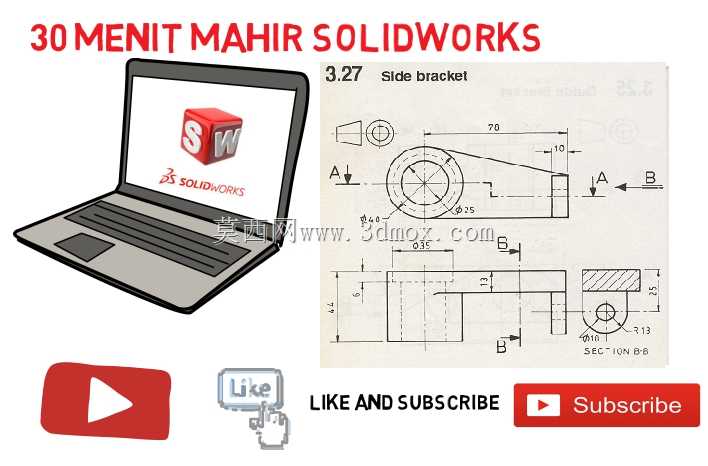

　　过渡区域的斜筋要做圆角处理，减少加工过程中的应力集中，同时也能避免锐角边对安装人员造成划伤。建模过程中需要先绘制筒体部分的回转轮廓，拉伸生成基体之后再绘制伸出平板的截面轮廓，合并实体之后添加斜向的加强筋结构，最后对所有的锐边做倒圆角处理，安装孔采用拉伸切除的方式生成，需要注意孔的轴线要垂直于平板的安装面，保证螺栓安装的时候可以垂直锁紧，不会出现偏载。这类支架的加工工艺一般采用型材焊接或者整体铸造成型之后再做机加工，内孔和安装面需要做精加工保证尺寸精度，非配合面可以做喷塑或者发黑处理提升防锈能力，在有轻量化要求的场景下也可以采用铝合金材质加工，在保证强度的前提下降低整体重量。
