这类V型定位挡块是机械加工工装、自动化输送线、装配工位中极为常见的定位元件,日常在轴类零件铣削、钻削工序的夹具上,或是输送线末端的工件止停位置都能见到它的身影,核心作用是对圆柱形、带V型配合面的工件做精准的径向与轴向定位,限制工件沿垂直于V型槽对称面方向的位移,同时配合端面的止挡结构完成轴向位置限定,避免加工或输送过程中工件出现窜动、偏移,保证加工尺寸的一致性与工位定位的重复精度。

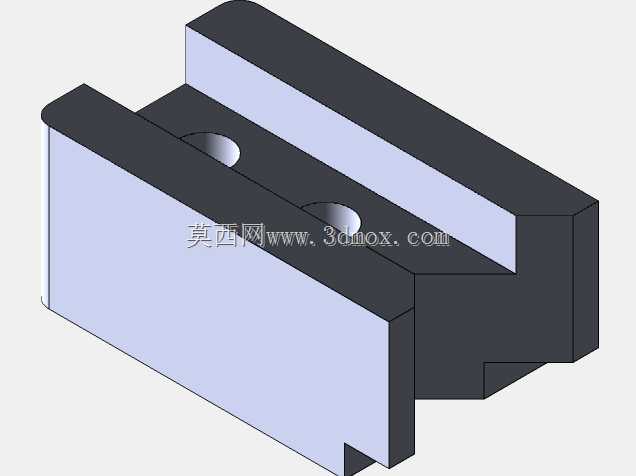

从结构设计逻辑来看,这个零件采用一体式矩形基体加单侧V型止口的结构,基体部分做了等厚度设计,底部预留了两个同轴的安装通孔,孔位间距经过匹配标准工装平台的T型槽间距、或是常用装配基板的安装孔位做了设定,安装时可以直接穿入内六角螺栓完成固定,不需要额外做适配加工。V型槽的开口角度采用行业通用的90度设计,这个角度的V型块对不同直径的轴类零件适配性最好,定位时的接触应力分布均匀,不会出现局部应力集中压伤工件表面的情况,同时V型槽的尖端做了小尺寸的退刀槽处理,避免机加工V型面时刀具在根部出现过切,也能防止工件毛刺卡在V型槽根部导致定位不准的问题。

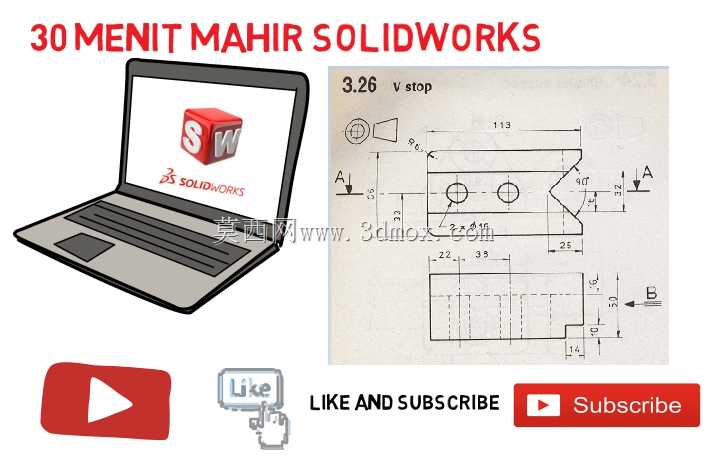

从尺寸边界来看,零件整体的长宽高尺寸适配中小型工装的安装空间,总长度方向上V型槽的中心距左侧安装孔的尺寸、距右侧止挡端面的尺寸都做了公差约束,安装孔的孔径适配常用的M6、M8规格紧固螺栓,孔位做了沉头设计,螺栓锁紧后头部不会高出零件基准面,避免和输送的工件、或是夹具上的其他运动部件发生干涉。零件右侧的端面做了垂直于基体底面的精加工处理,作为轴向定位的基准面,表面粗糙度要求达到Ra1.6,保证和工件端面接触时贴合紧密,不会出现倾斜导致的定位误差。
在实际应用场景中,这类挡块如果用在钻床夹具上,会配合固定V型块使用,活动侧的这个挡块可以快速调整位置,适配不同长度的轴类零件钻孔工序的轴向定位,不需要重新制作整套夹具,大幅缩短工装换型的时间;如果用在皮带输送线的末端,会配合缓冲垫安装,对输送过来的圆柱形工件做止停定位,方便机械手抓取工件转入下一道工序,V型面可以自动导正工件的中心位置,不需要额外增加视觉定位或者对中机构,降低整线的制造成本。
设计过程中需要重点关注几个细节:首先是V型面的淬火处理要求,因为长期和工件接触摩擦,表面硬度需要达到HRC40-45,避免长时间使用后V型面出现磨损凹陷,导致定位精度下降;其次是两个安装孔的轴线需要严格垂直于零件的底面,同时平行于V型槽的对称面,否则螺栓锁紧后零件会出现歪斜,导致V型槽的中心偏移,直接影响工件的定位精度;另外零件的所有锐边都需要做倒钝处理,避免安装调试过程中划伤操作人员,也防止工件上下料时被锐边刮伤表面。
从建模逻辑来看,绘制这个零件时首先要确立三个基准:底面作为安装基准面,V型槽的对称中心面作为定位基准,右侧止挡端面作为轴向基准,所有尺寸都从这三个基准出发标注,避免基准转换带来的尺寸误差。基体的拉伸特征先完成整体轮廓,再切除出V型槽结构,之后做安装孔的拉伸切除,最后添加沉头孔、退刀槽和倒角特征,建模过程中要注意V型槽的两个斜面的对称度约束,保证两个斜面相对于中心面的角度偏差在允许范围内,同时安装孔的位置度要满足工装安装的公差要求,装配时才能顺利和基板的孔位对齐,不需要强行敲打工件完成装配。
这类零件虽然结构简单,但是在机械制造场景中的使用量极大,属于工装夹具类的标准通用配件,结构设计的合理性直接影响到整套工装的使用精度和寿命,很多新手设计时容易忽略V型槽根部的退刀结构、安装孔的沉头设计,或是没有标注V型面的热处理要求,导致实际加工出来的零件无法满足现场使用需求,要么装配干涉,要么用不了多久就磨损报废,反而增加了生产现场的维护成本。
