滑动支撑支架机械结构三维设计

　　滑动支架作为机械传动与支撑系统中常见的通用零部件，多应用于需要实现直线往复滑动导向、部件承载定位的设备场景中，常见于轻工输送线、小型工装夹具、检测设备位移调节机构、机床辅助支撑单元等位置，承担着滑动副承载、运动导向、部件安装定位的核心作用，其结构合理性直接影响配套设备的运动平稳性、承载可靠性与长期运行精度。

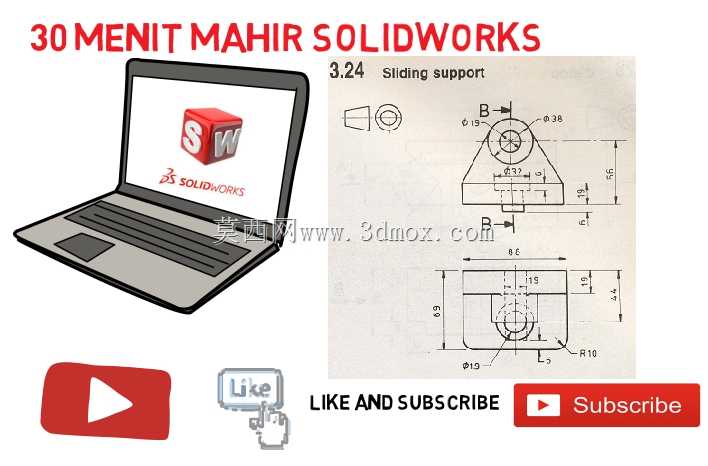

　　从实际功能特性来看，该滑动支架采用上部带同轴安装孔的耳座式结构搭配下部U型滑动卡槽的组合构型，上部的同轴通孔用于安装铰接销轴或者转动支撑轴，可配套实现铰接部件的转动自由度释放，孔位周边的加厚凸台结构能够提升孔位的接触承载面积，降低销轴与孔壁的接触应力，避免长期交变载荷下出现孔位失圆、磨损过快的问题。下部的U型卡槽结构为滑动配合面，卡槽的内侧尺寸与配套导轨的截面尺寸匹配，可卡装在对应规格的直线导轨或者导向杆上，实现沿导向方向的直线滑动，卡槽端部设置的R10圆角结构，一方面能够消除加工过程中的应力集中，避免支架受载时在直角位置出现应力开裂，另一方面也能在装配过程中起到导向引入作用，降低装配对位的难度，减少卡槽边缘与导轨面的磕碰划伤风险。

　　在设计思路层面，该支架整体采用对称式构型设计，上部耳座的中心轴线与下部滑动卡槽的对称中心重合，能够保证承载时的受力均匀性，避免偏载导致的滑动卡滞、局部磨损加剧问题。上部耳座的三角形加强筋结构连接耳座与下部滑动基座，在不额外增加整体壁厚的前提下大幅提升结构的抗弯刚度，当上部铰接孔承受径向载荷时，加强筋可将载荷均匀传递到下部整个滑动基座面上，避免耳座根部出现应力集中断裂的问题。尺寸设计上，上部铰接孔设置了两种直径规格的同轴台阶结构，可适配不同直径的铰接销轴或者支撑轴，提升零件的通用适配性；下部滑动卡槽的深度与宽度尺寸按照常用导向件的规格匹配，卡槽侧壁的厚度经过受力校核，能够满足常规工况下的侧向承载需求，不会出现侧壁变形导致的滑动间隙超差问题。

　　从安装边界来看，该支架的整体外轮廓尺寸紧凑，上部耳座的总高度、下部基座的总长度与宽度均按照小型化、轻量化的原则设计，在满足结构强度与刚度要求的前提下尽可能压缩占用空间，适合在设备内部安装空间受限的场景中使用。安装时仅需将下部U型卡槽卡入对应导向件，调整到位后可通过卡槽侧面的紧定螺钉孔安装紧定螺钉实现位置锁定，也可搭配卡槽端面的连接孔位安装行程限位块，实现滑动行程的两端限位，安装方式灵活，可适配不同的安装调节需求。滑动配合面的设计预留了合理的配合间隙，既能够保证滑动过程的顺畅无卡滞，又能控制间隙在合理范围内，避免滑动过程中出现过大的晃动偏移，保证上部承载部件的位置精度。在实际应用中，该类滑动支架还可根据具体使用场景的需求，在滑动配合面加装自润滑衬套或者镶嵌固体润滑材料，提升无油润滑工况下的耐磨性能，延长零件的维护周期与使用寿命，适配不同工况环境的使用要求。
