叉形连接端机械结构三维建模设计

　　在流体输送管路、液压传动回路以及小型机械传动连杆系统中，这类叉形连接端是实现管路分岔、杆件铰接的核心基础零件，日常在小型气动控制回路、低压流体输送管线、轻工设备的连杆传动机构中都能见到它的应用场景，主要承担流体分流导向、传动载荷传递、部件铰接定位的实际作用。从结构功能来看，该零件一端为带内孔的圆柱连接段，可与对应规格的外接管路、传动杆件实现同轴插接配合，另一端为开叉式耳座结构，两个平行耳板上加工有同轴销孔，能够通过圆柱销与配套的接头、连杆部件形成铰接连接，既可以保证流体在分岔位置的顺畅流通，也能在传动场景下承受径向与轴向的复合载荷，避免连接位置出现应力集中导致的断裂失效。设计过程中首先要明确安装边界的约束条件，

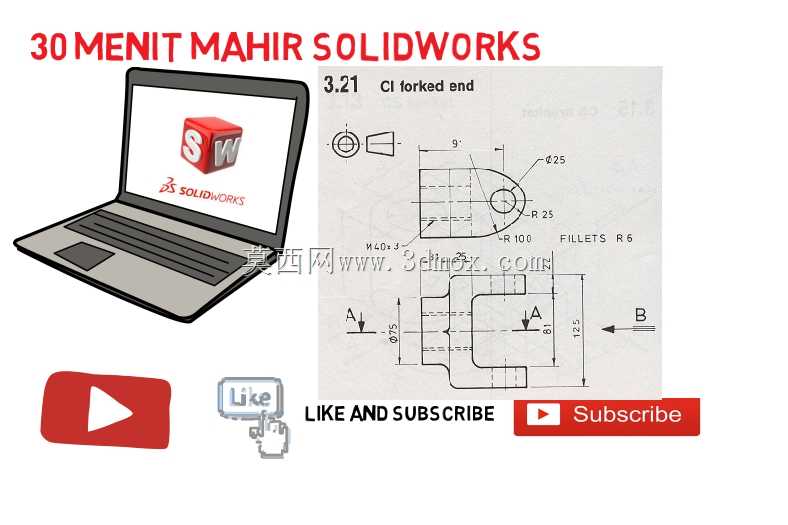

　　插接段的外圆尺寸需要与对接管路的内径、卡套规格完全匹配，耳座部分的开叉间距要适配对接部件的连接耳厚度，保证装配后不存在轴向窜动的间隙，同时销孔的同轴度公差需要控制在合理范围内，避免铰接时出现卡滞、偏磨的问题。从外形尺寸的设计逻辑来看，零件整体的圆弧过渡区域全部采用R6的统一圆角，能够有效降低机加工过程中的应力集中风险，同时减少热处理环节的开裂概率，耳板端部的R25圆弧与R100过渡曲面，既可以减轻零件整体的自重，也能避免安装过程中尖锐棱角对操作人员、相邻管线造成划伤。插接段上的密封槽结构，是为了安装O型密封圈实现静密封，在流体输送场景下能够承受额定工作压力下的介质泄漏风险，密封槽的深度、宽度尺寸需要严格匹配对应线径的密封圈规格，

　　压缩量控制在合理区间，既保证密封效果，又避免密封圈过度压缩导致的过早老化失效。在建模过程中，需要优先建立零件的基准轴线，以插接段的中心轴线作为主基准，耳座销孔的中心轴线作为第二基准，保证两个基准之间的位置度符合装配要求，所有的加工特征都要从实际机加工的工艺顺序出发，先完成主体外轮廓的拉伸成型，再依次加工内孔、密封槽、销孔，最后添加圆角、倒角等工艺特征，避免建模过程中出现特征顺序混乱导致的特征失效、尺寸干涉问题。实际选型应用时，需要根据实际的工作载荷、介质类型确认零件的材质，普通低压气动回路可选用铝合金材质降低自重，液压传动、高压流体场景则需要选用碳钢或不锈钢材质，保证足够的结构强度，

　　同时销孔位置需要根据铰接的摆动频率选择是否添加自润滑衬套，减少长期往复摆动带来的磨损，延长零件的整体使用寿命。在装配验证环节，需要重点检查插接段与对接部件的配合间隙，耳座开叉位置与对接件的侧面间隙，以及销孔装配后销轴的转动灵活性，避免出现过盈配合导致的装配困难，或是间隙过大导致的传动冲击、流体泄漏问题。这类零件虽然结构尺寸不大，但在整个系统中承担着连接、分流、传力的关键作用，任何一个尺寸的公差超差，都可能导致整个管路系统泄漏、传动机构卡滞，因此在设计建模阶段就需要充分考虑加工工艺、装配公差、实际工况的载荷条件，不能只关注外形的相似度而忽略实际的工程应用需求。
