汽车悬架控制臂结构三维设计

　　在乘用车底盘悬架系统的开发流程中，控制臂作为连接副车架与转向节的核心传力构件，其结构设计直接决定了整车的操控稳定性与行驶平顺性，是底盘平台化开发中需要反复迭代验证的关键零件。日常行驶过程中，该构件需要同时传递纵向、侧向与垂直三个方向的载荷，既要缓冲路面颠簸带来的冲击，也要精准约束车轮的运动轨迹，避免转向过程中出现轮束异常变化，保证轮胎接地面积始终处于合理区间。

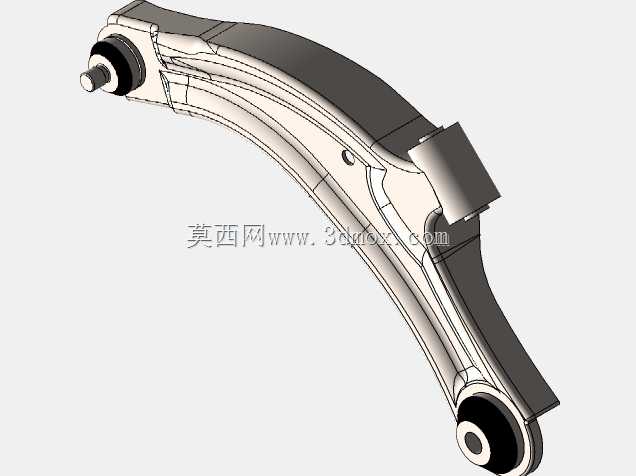

　　从实际装车场景来看，这类弯臂式控制臂多用于麦弗逊式前悬架的下支撑结构，部分多连杆后悬架的下摆臂也会采用类似的构型。其两端的铰接点设计有着明确的功能区分：一端通过橡胶衬套与副车架连接，利用橡胶的弹性变形过滤路面传递的高频振动，同时允许控制臂在跳动行程内做小角度摆动；另一端通过球头销与转向节连接，适配转向时车轮的偏转角度以及悬架跳动时的空间运动轨迹，避免运动干涉。

　　设计过程中首先要明确的是安装边界约束，需要结合整车总布置给出的轮心坐标、副车架安装点位置、转向节硬点参数，先确定两个铰接点的中心距，再根据悬架跳动行程预留足够的运动间隙，避免车轮上下跳动时控制臂与周边的减震器、驱动半轴、车身纵梁发生磕碰。臂身的弧形构型并非单纯为了造型美观，而是在避让周边部件的前提下，尽可能优化力的传递路径，让载荷从球头端到衬套端的传递更加平顺，减少应力集中区域。

　　结构强度层面，臂身采用变截面冲压焊接结构，不同区域的板材厚度根据受力大小做差异化设计：靠近球头销的安装座区域承受的冲击载荷最大，会通过局部加强筋、增厚板材的方式提升结构刚度，避免紧急制动或过弯时出现过大的弹性变形；衬套安装端则需要兼顾一定的柔性，在保证支撑强度的同时，预留橡胶衬套的压装空间，压装过盈量需要结合衬套外圈直径与安装座内孔尺寸严格控制，过盈量太小容易出现衬套脱出，过盈量太大则会导致衬套橡胶预压变形过大，影响隔振效果。

　　建模过程中需要重点关注几个工艺细节：臂身的冲压折弯半径不能小于板材厚度的1.5倍，避免冲压成型时出现开裂；焊接边的宽度要控制在合理范围，既要保证焊接强度，也要避免焊瘤凸起影响后续装配；所有的安装孔位都需要标注形位公差，尤其是两个衬套安装孔的同轴度、球头安装面的平面度，直接影响后续装车后的四轮参数准确性。此外还要考虑防腐需求，臂身整体需要经过电泳处理，部分暴露区域会额外喷涂PVC防石击涂层，应对行驶过程中路面碎石的冲击以及雨雪侵蚀。

　　在性能验证阶段，需要结合多体动力学仿真输出的载荷谱，对控制臂做强度校核，分别模拟过减速带、紧急制动、极限转向、单侧车轮过坑等极端工况，确保最大应力低于材料的屈服强度，同时疲劳寿命满足整车行驶里程要求。对于铰接点的刚度匹配，需要反复调整橡胶衬套的径向、轴向刚度参数，平衡操控响应速度与隔振性能：刚度过高会导致路面颠簸直接传递到车身，影响乘坐舒适性；刚度过低则会让车轮运动轨迹控制精度下降，过弯时侧倾明显，高速行驶时容易出现转向虚位。

　　实际装配环节，控制臂的安装螺栓需要按照规定扭矩拧紧，且必须在车辆处于满载姿态时最终锁紧，避免衬套在非工作角度下长期处于预扭状态，提前出现橡胶老化开裂。售后维修场景中，这类零件属于底盘易损件，当车辆行驶里程较长出现衬套开裂、球头松旷时，会导致行驶跑偏、轮胎异常磨损、过坎异响等问题，需要整体更换控制臂总成，部分维修场景也可以单独更换压装的衬套与球头，但对压装工装的精度要求较高。
