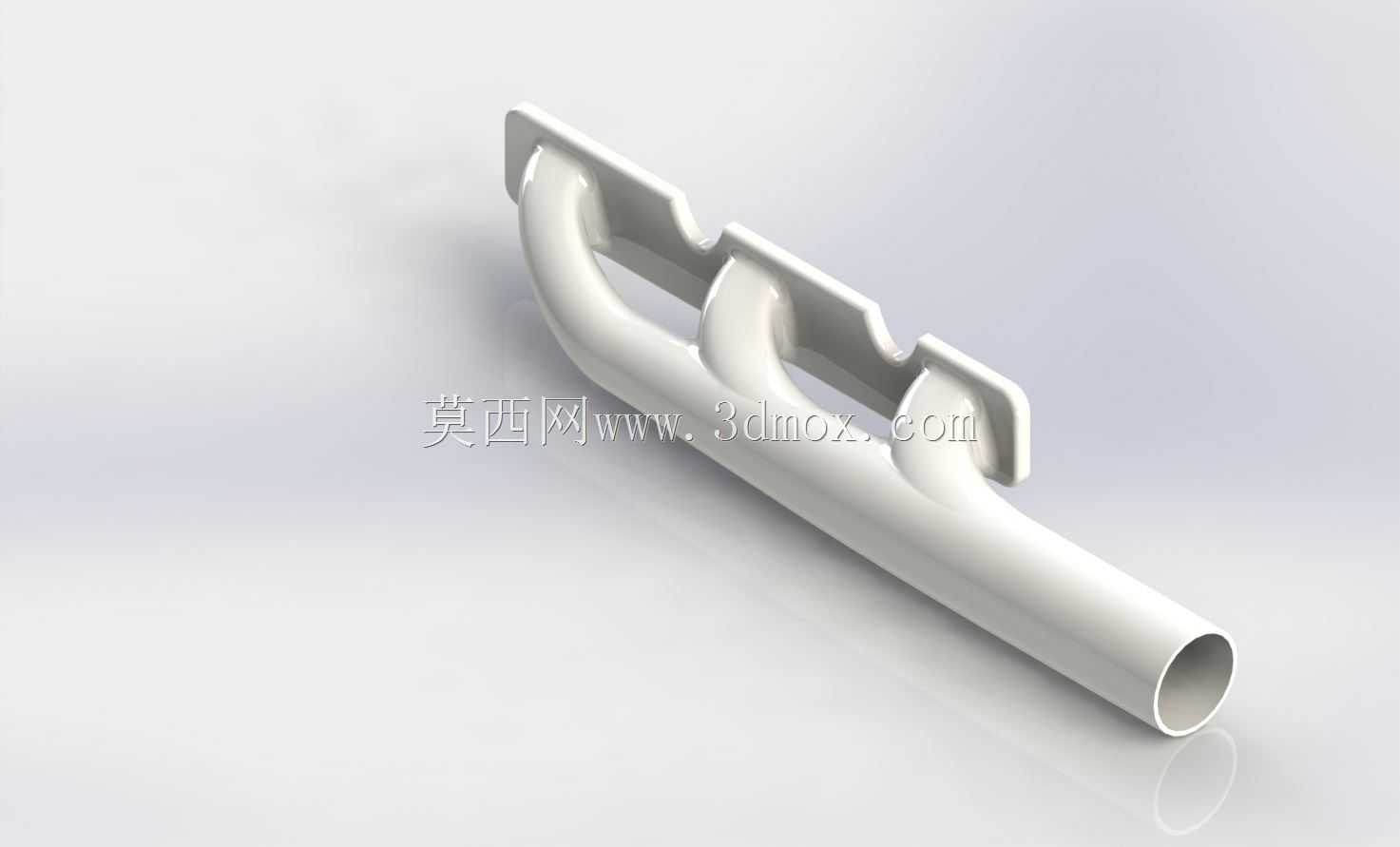

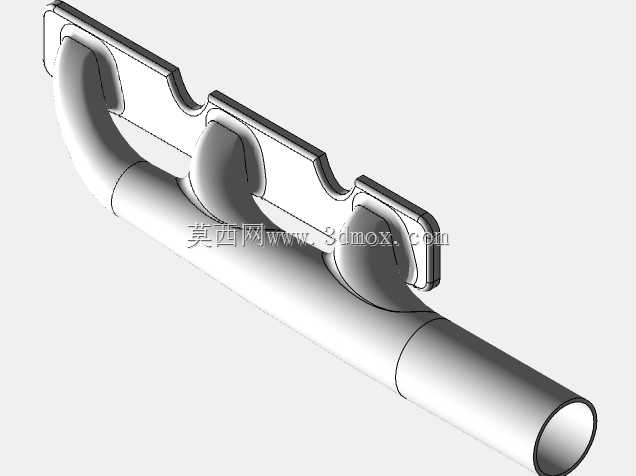

V6内燃机排气歧管结构三维设计

　　在V型六缸内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的关键结构件。这款歧管采用三缸合一的支管布局，对应V型发动机单侧三个气缸的排气输出需求，整体采用一体成型的流线型流道设计，避免流道内部出现直角转折或截面突变，减少排气气流在管内的涡流与阻力损失，保证各缸排出的高温废气能够顺畅汇入主排气管道。从安装边界来看，歧管的三个进气法兰面采用共面设计，匹配气缸盖侧的排气口安装平面，法兰上预留的螺栓安装位与缸盖螺纹孔位置完全对应，安装时通过排气密封垫片实现端面密封，防止高温高压废气泄漏；

　　法兰的定位凸台与缸盖排气口的止口结构配合，能够在装配时快速定位，减少装配错位带来的密封失效风险。主排气管道的出口端采用标准圆形截面，可直接对接三元催化器或涡轮增压器的进气端接口，出口端面的加工精度满足密封面的平面度要求，避免接口处出现漏气问题。在功能特性层面，这款歧管的流道长度经过匹配设计，三个支管的长度差控制在合理范围内，利用排气脉冲效应提升各缸的排气扫气效率，避免相邻气缸之间出现排气干涉问题——当某一气缸处于排气冲程时，管内的气流脉冲不会对其他刚结束排气冲程的气缸产生倒灌影响，保证气缸内的废气能够排净，提升新鲜充量的进气效率，进而优化发动机的动力输出与燃油经济性。从结构强度角度考虑，歧管的管壁厚度均匀，

　　在支管与主管的交汇位置做了圆弧过渡的加强处理，避免应力集中，能够承受发动机工作时的高温排气冲击以及整车运行过程中的振动载荷，减少长期使用过程中出现开裂、变形的风险；法兰与支管的连接位置采用圆角过渡，降低热应力集中带来的疲劳失效概率，适配发动机冷启动到满负荷工作时的宽温度区间变化。在实际整车应用场景中，这类排气歧管多用于横置或纵置布局的V6乘用车动力总成，匹配自然吸气或涡轮增压的六缸机型，安装位置位于发动机V型夹角的外侧，周边需要预留足够的隔热间隙，避免高温歧管对周边的线束、橡胶管路、油液管路产生热辐射影响；设计时也充分考虑了整车装配的工艺性，歧管的整体外形轮廓避开了发动机悬置、发电机、空调压缩机等周边附件的安装空间，

　　在动力总成预装完成后再装配排气歧管也具备足够的操作空间，不需要拆卸周边附件即可完成拆装维护。流道的内壁光滑度设计也经过考量，减少积碳在管壁的附着，长期使用后不会因为积碳堆积导致流道截面变小、排气阻力上升，保证发动机全生命周期内的排气性能稳定。三个支管的弯曲弧度经过反复校核，既保证了流道的导流顺畅性，也控制了歧管的整体外形尺寸，不会因为流道弯曲半径过大导致歧管占用过多发动机舱空间，适配不同车型的发动机舱布局需求。在安装固定点的设计上，除了进气法兰与缸盖连接的螺栓位之外，歧管主管位置还预留了辅助固定的吊耳安装位，可以通过金属吊耳与发动机缸体或排气系统的软连接结构相连，分担排气系统的重量载荷，避免法兰连接位置长期承受额外的重力载荷出现密封垫压溃、螺栓松动的问题。
