重型工况钻孔作业承载机架结构设计

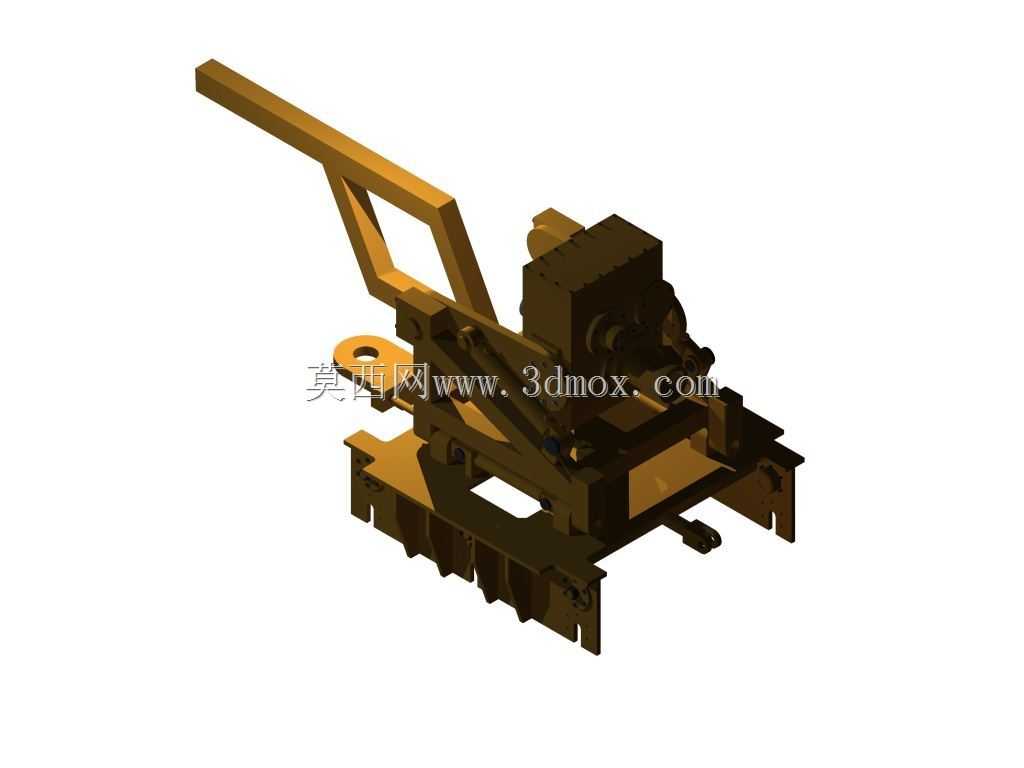

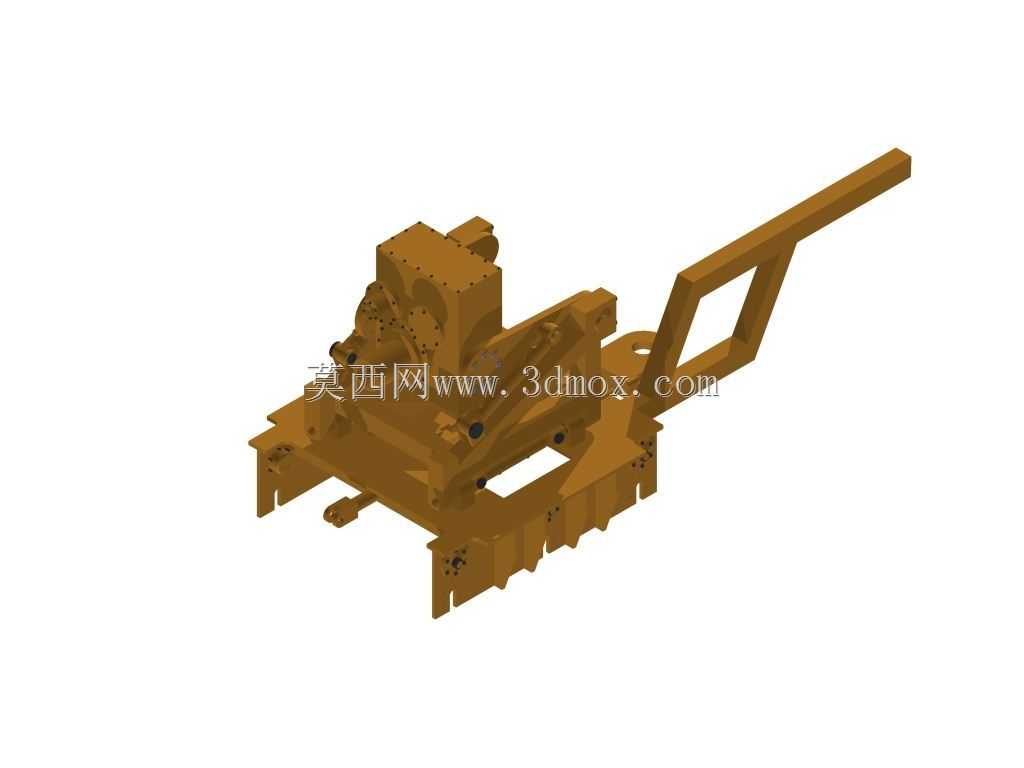

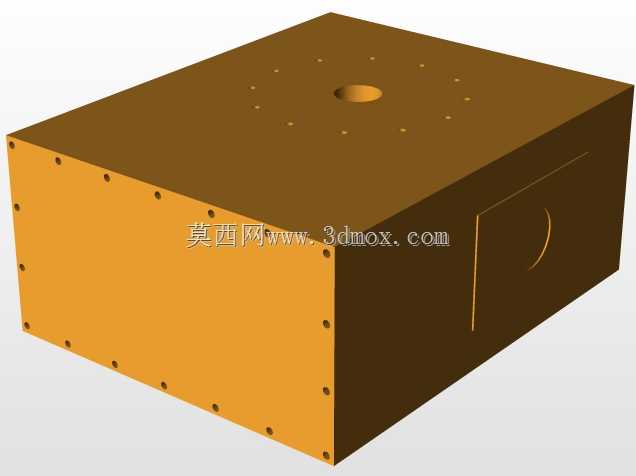

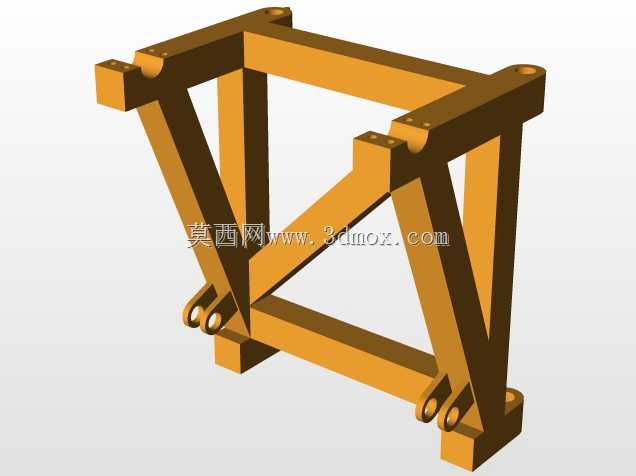

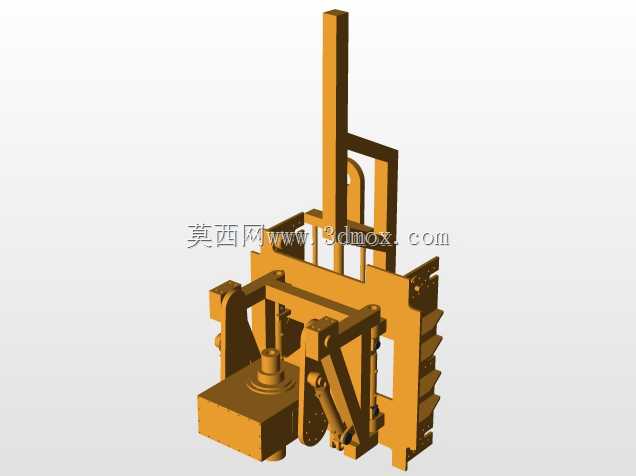

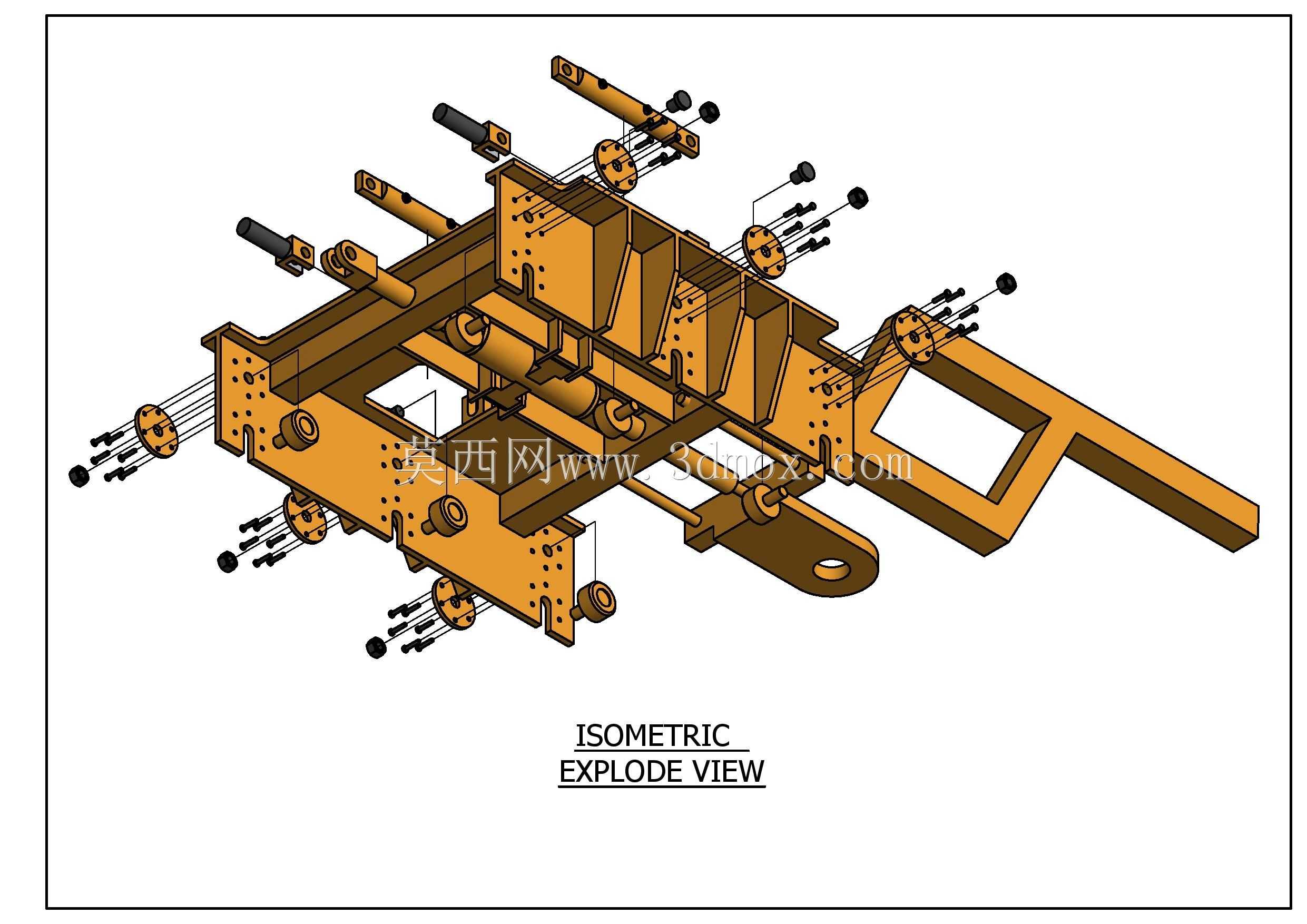

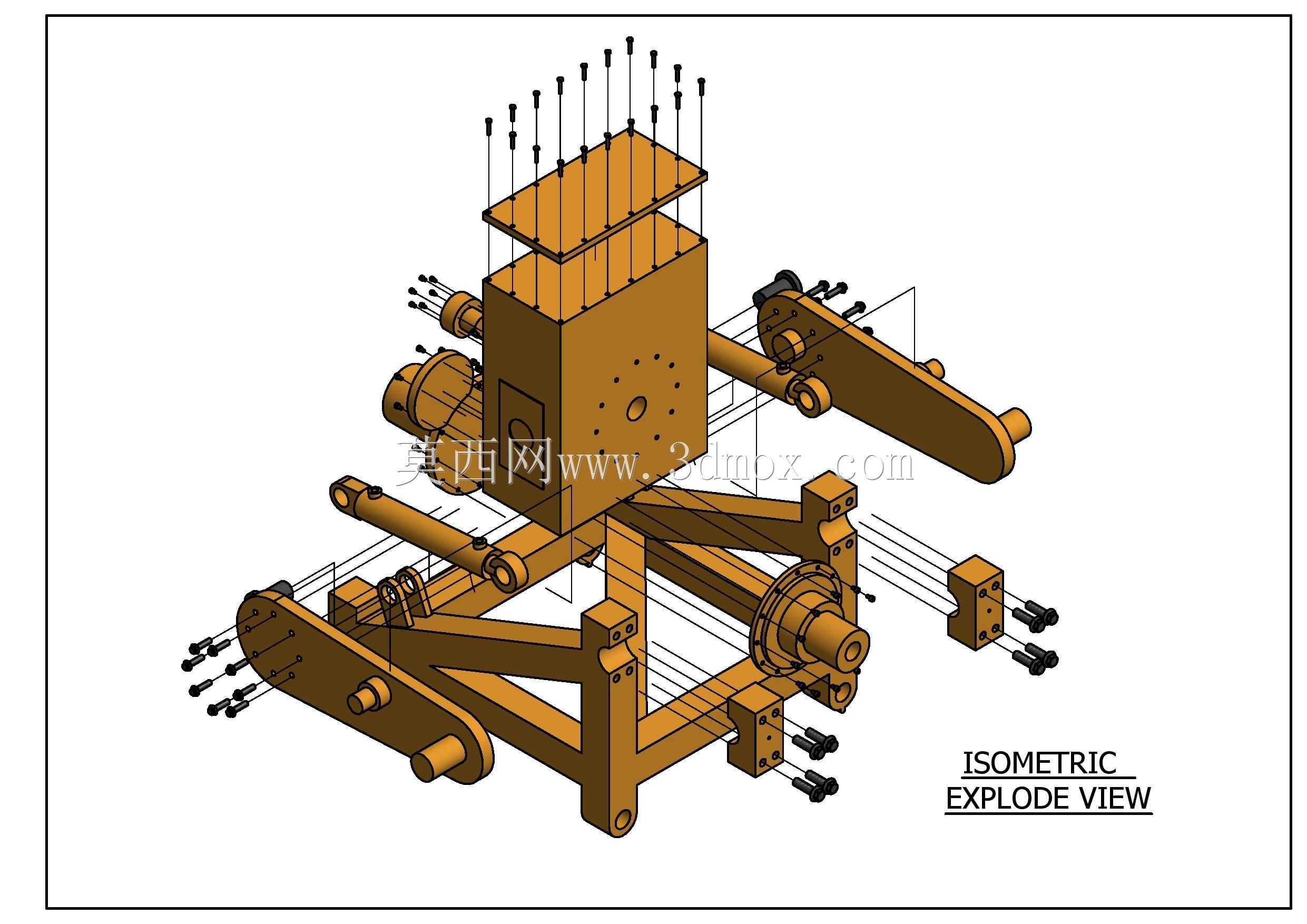

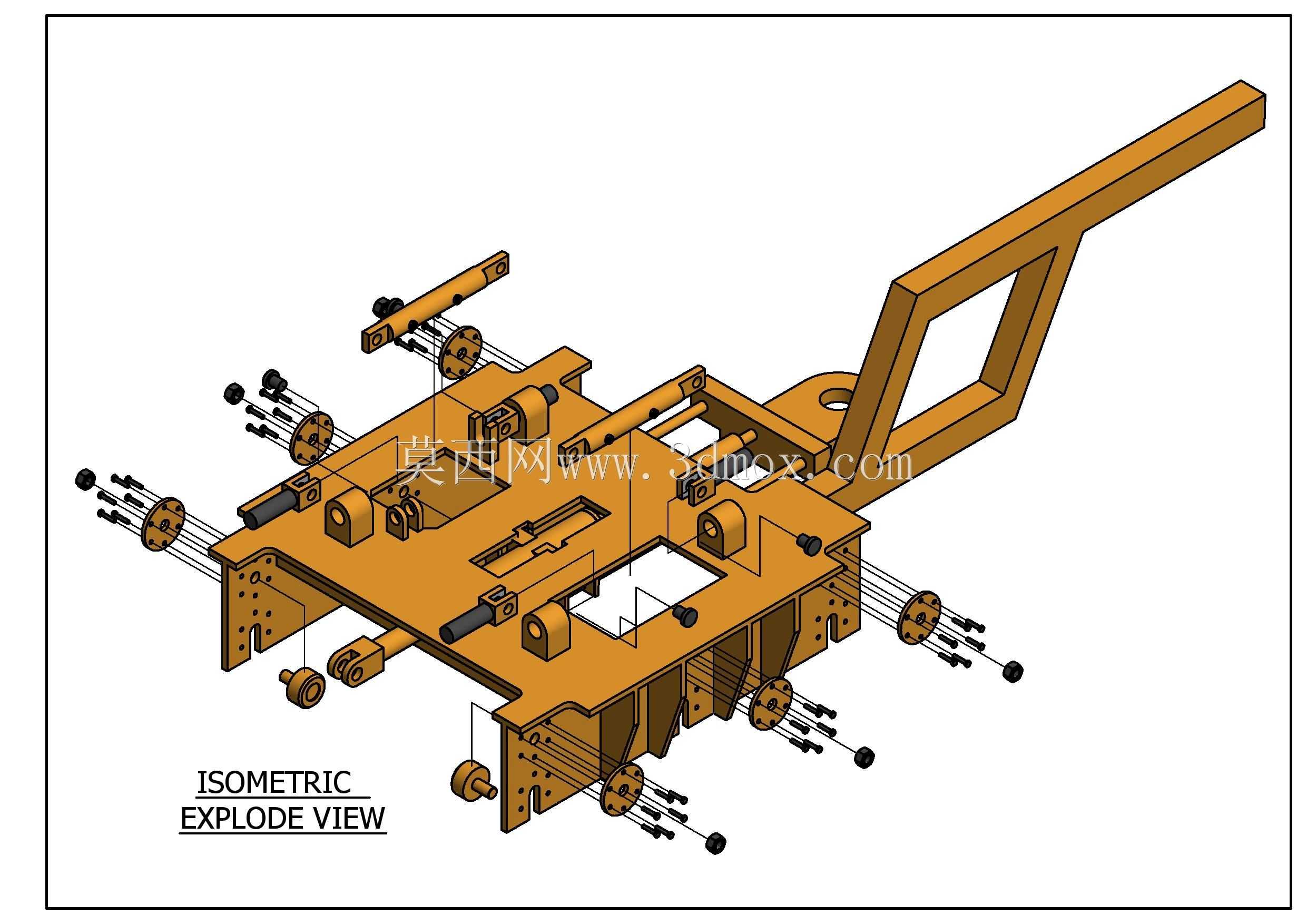

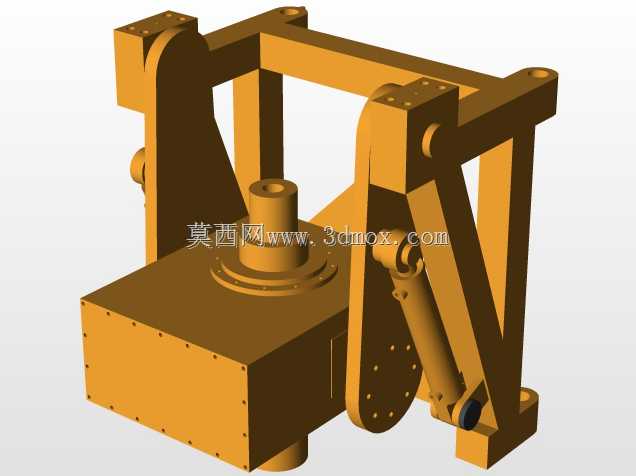

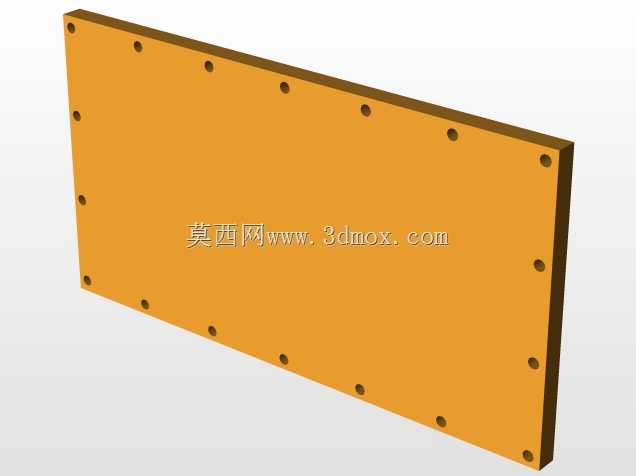

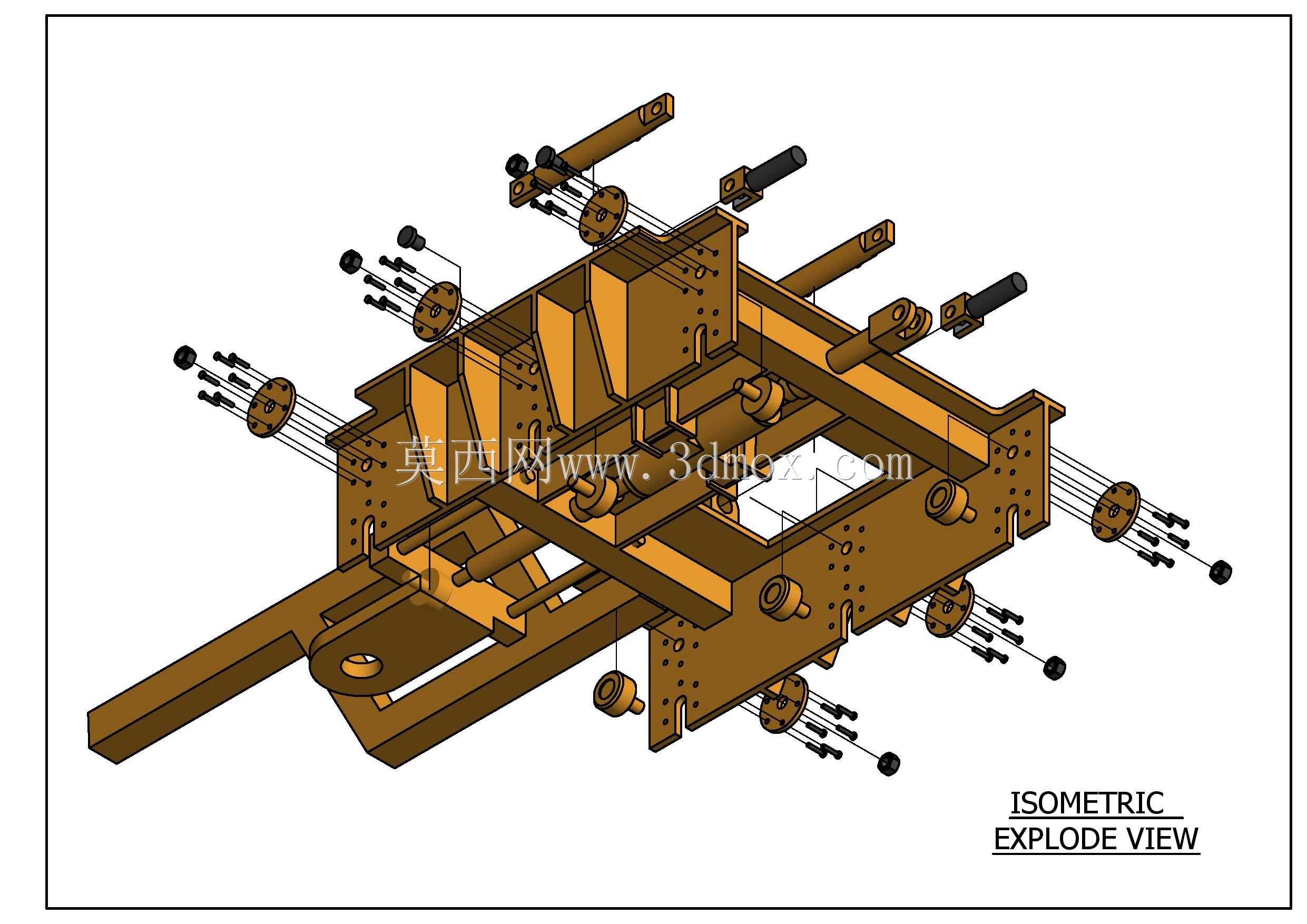

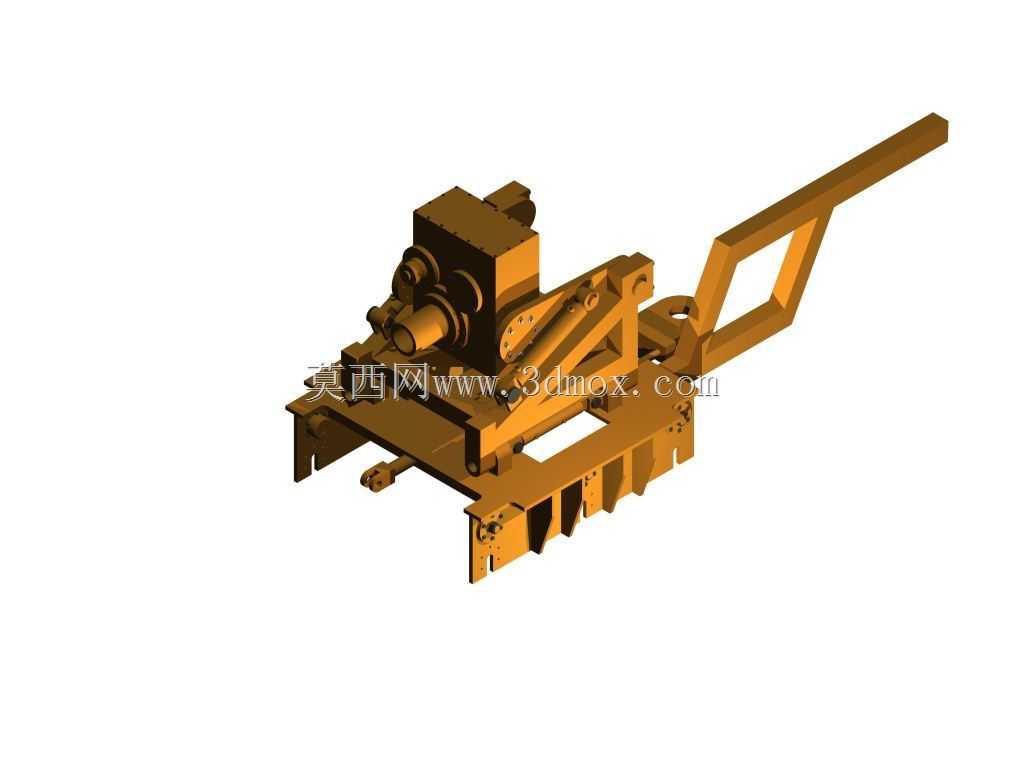

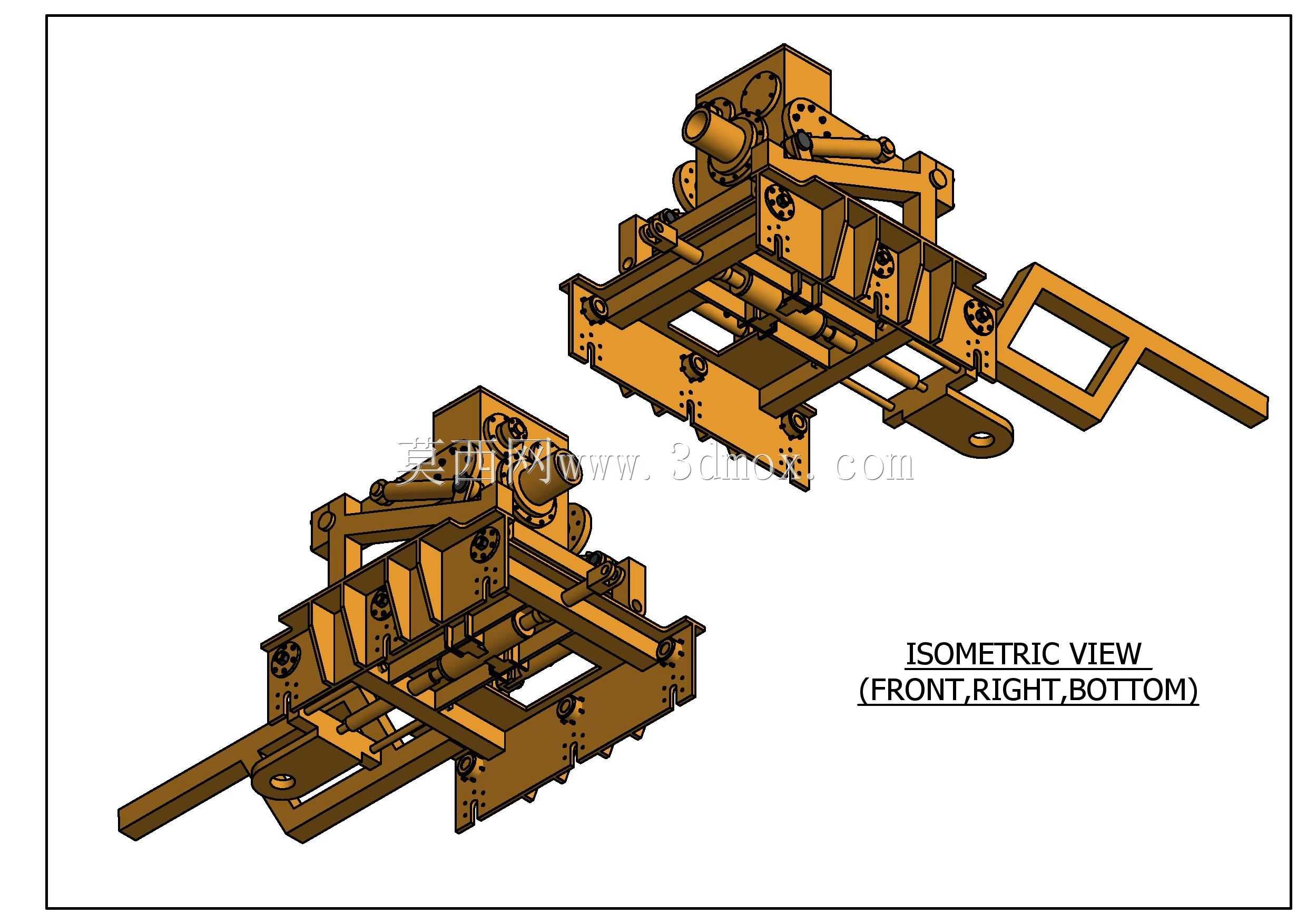

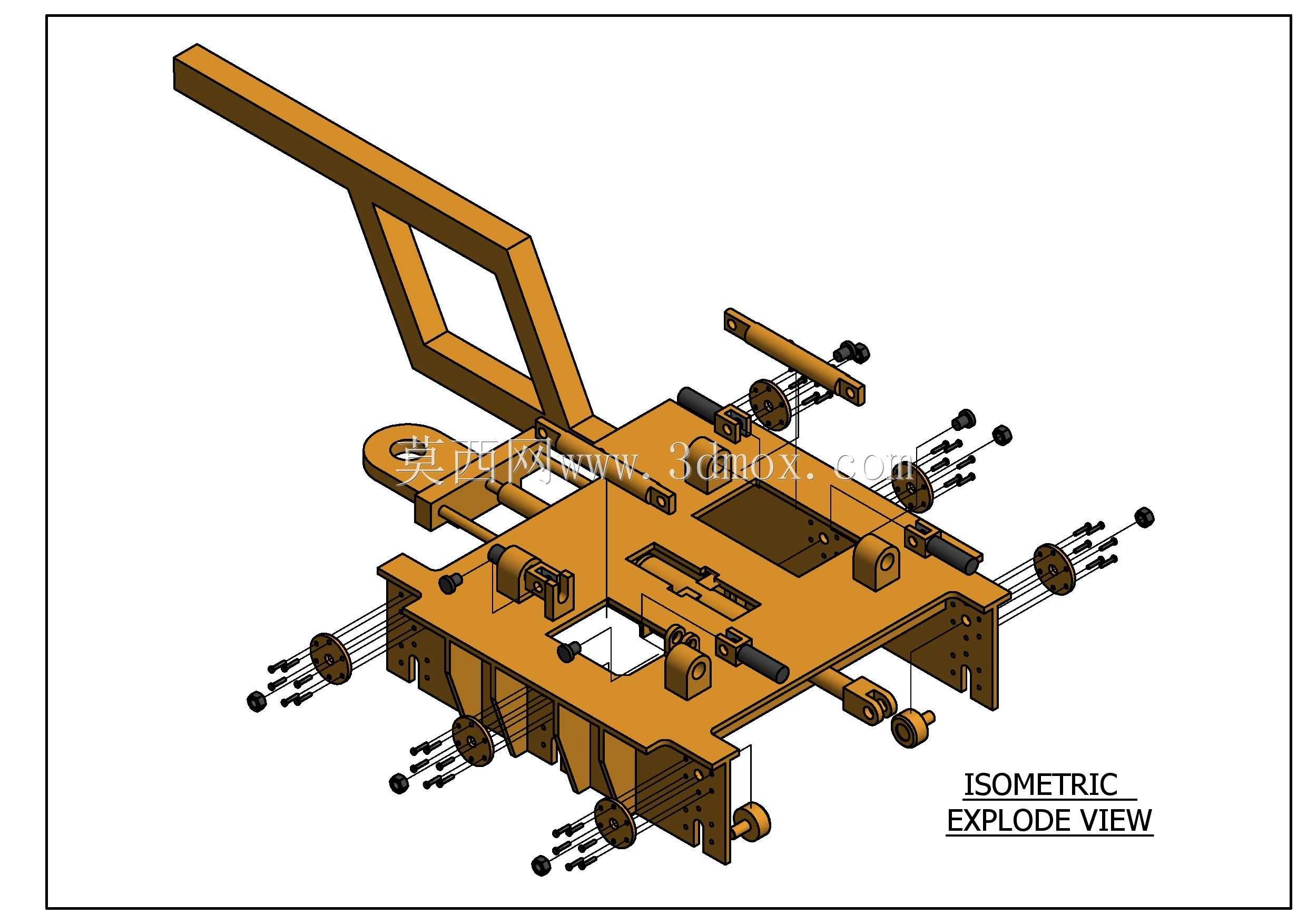

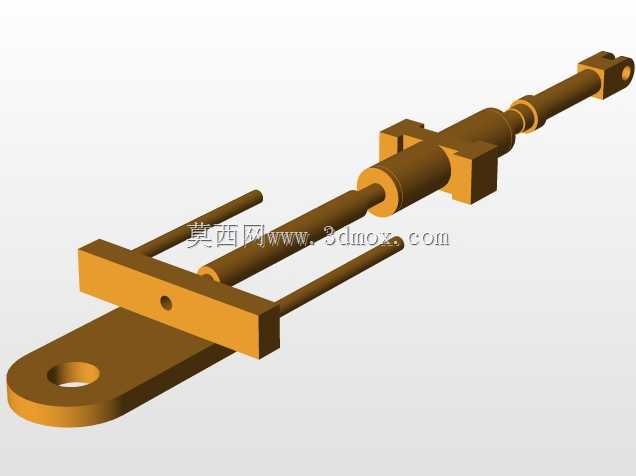

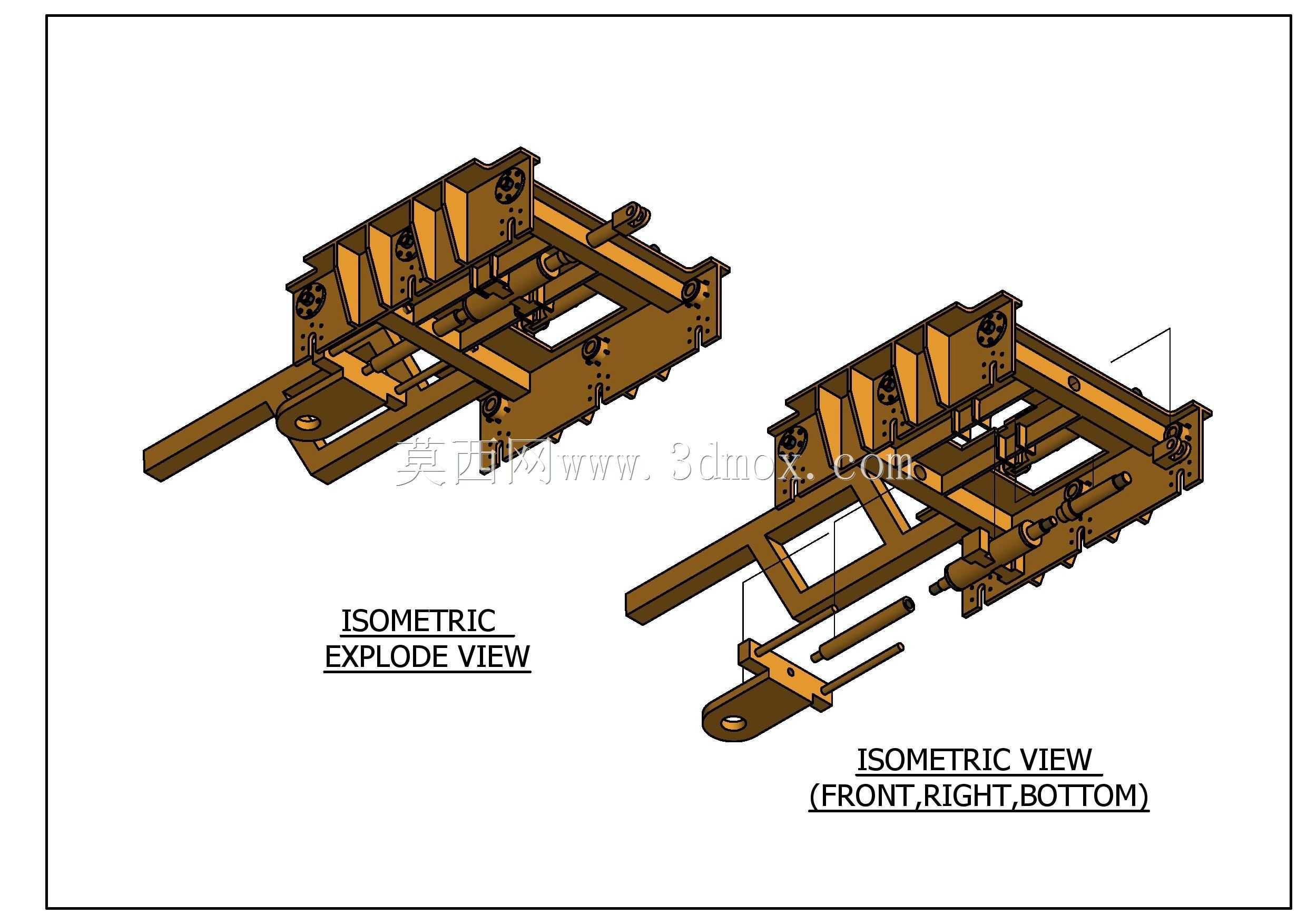

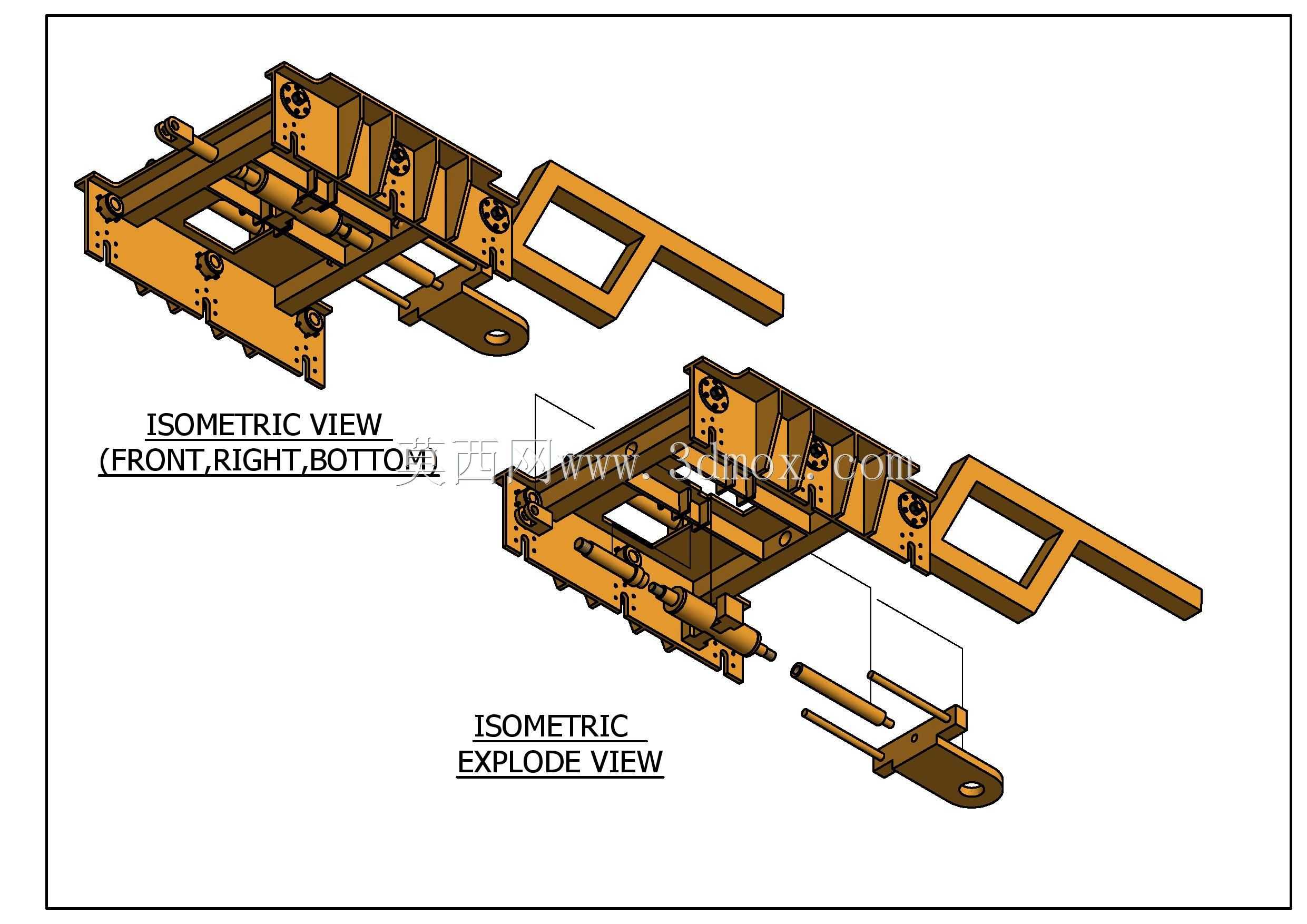

　　这套结构件主要面向矿山开采、基建桩基、重型构件预加工这类大负载钻孔作业场景，作为钻孔执行端的核心承载基体，需要在持续冲击载荷、高频振动的工况下维持整体刚性，避免钻孔过程中出现偏摆、位移，保障成孔精度与作业安全。从结构布局来看，整体采用分体式对称框架设计，两个镜像排布的承载单元通过侧部延伸的连接臂可实现快速对接，既方便分体运输转场，也能在组装后形成闭合的受力回路，抵消钻孔作业时产生的侧向反作用力。框架主体采用厚钢板拼焊的箱型梁结构，所有受力节点处都设置了三角形加强筋板，筋板的排布方向完全匹配钻孔作业时的主应力传递路径，避免应力集中导致的焊缝开裂或结构变形。安装边界方面，框架底部预留了多组等距排布的螺栓安装孔位，

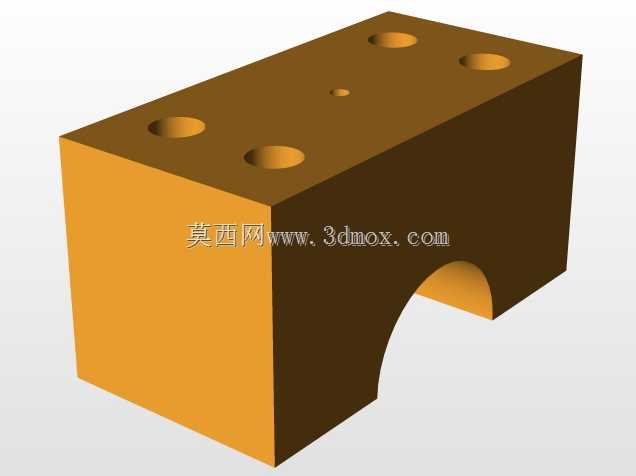

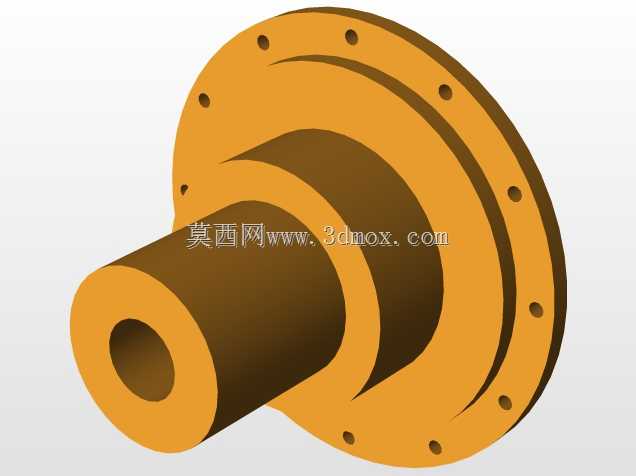

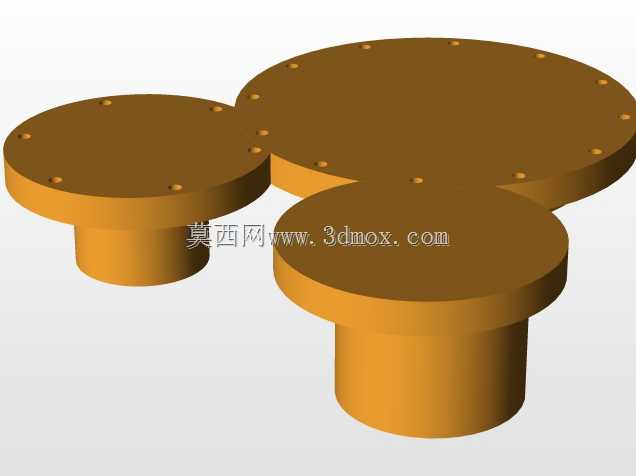

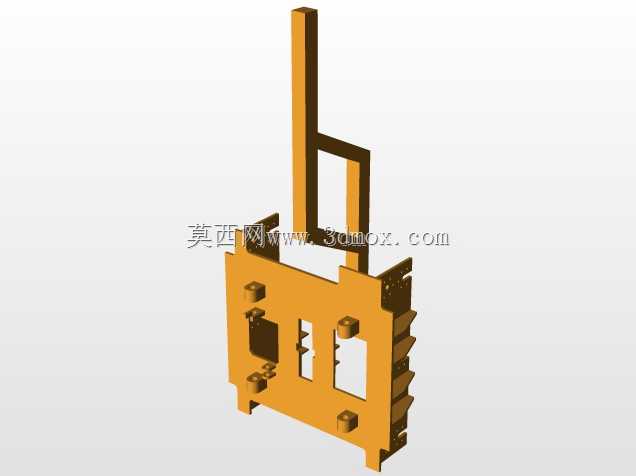

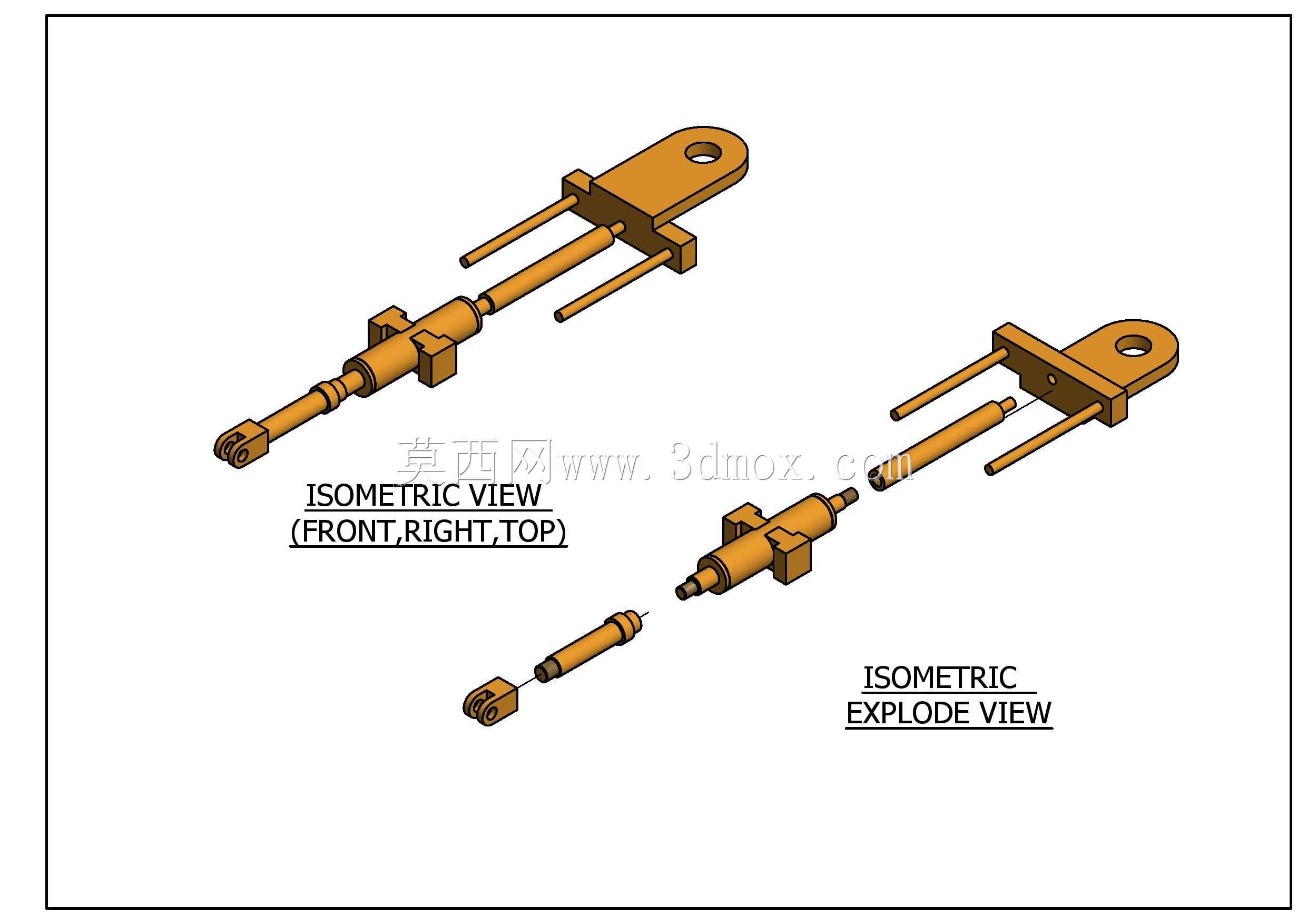

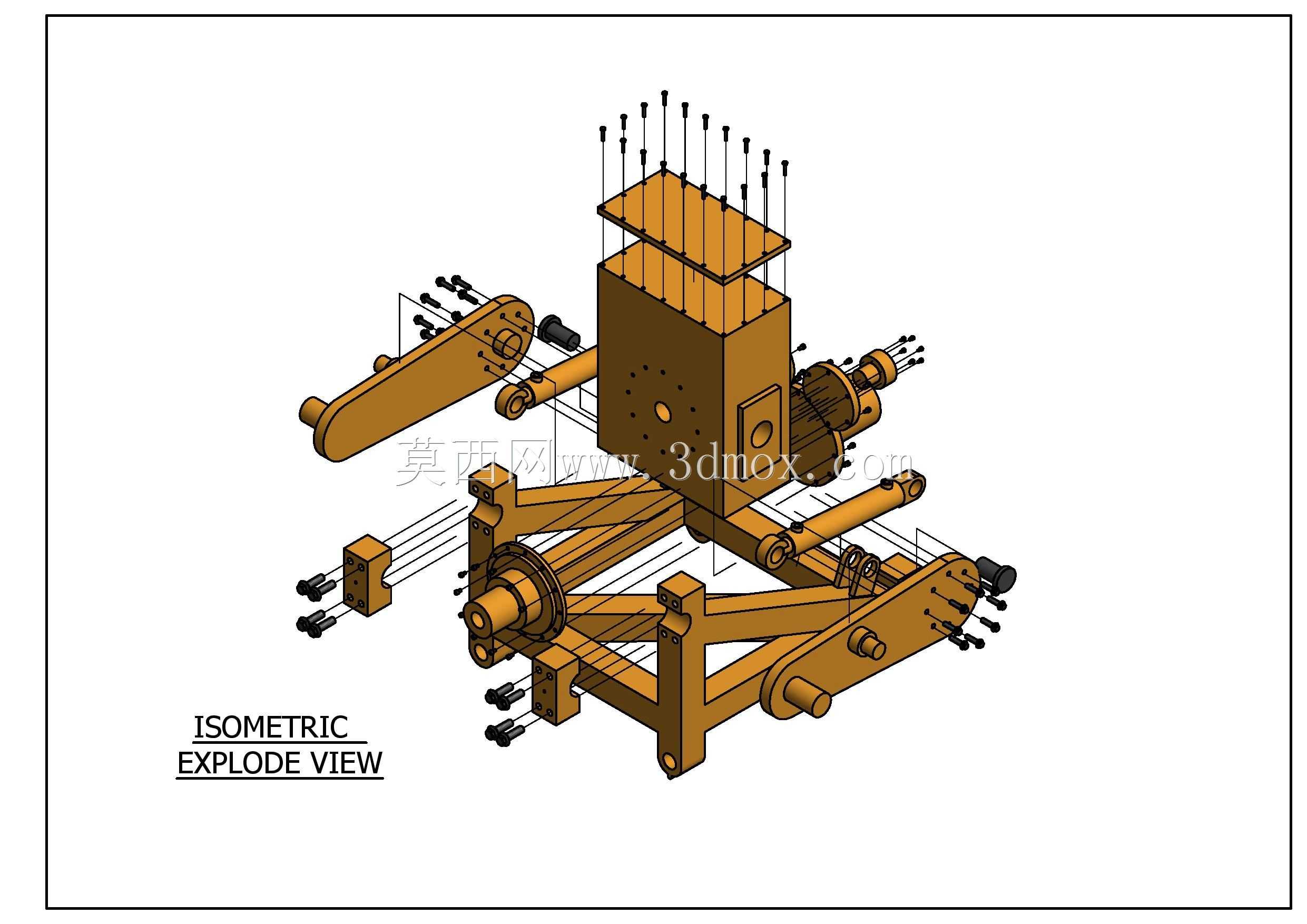

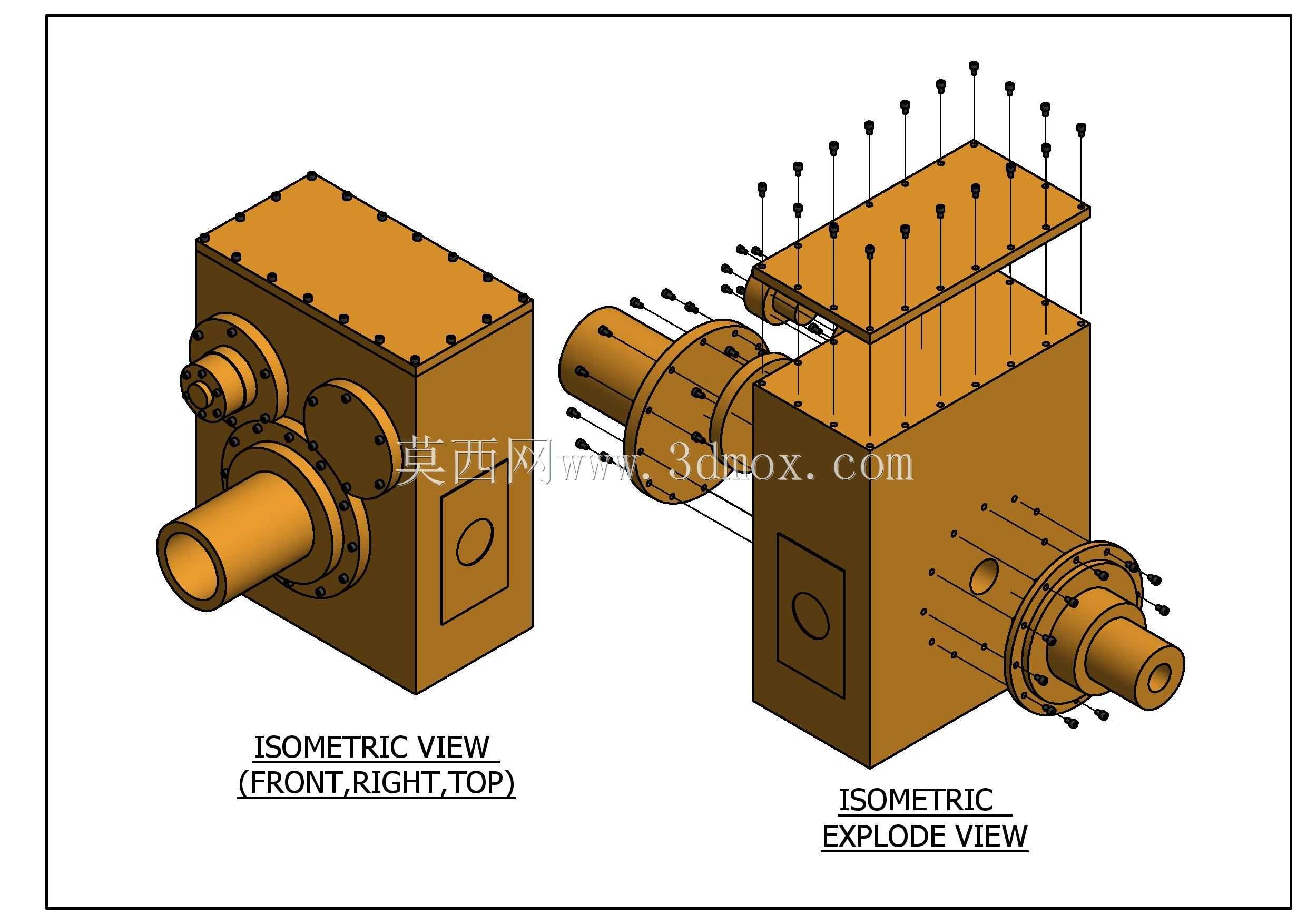

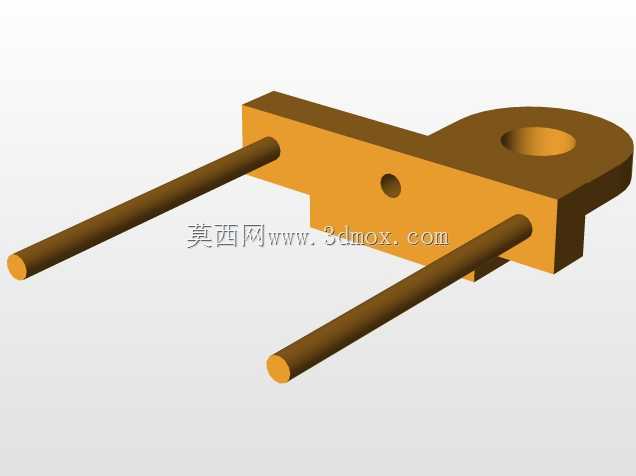

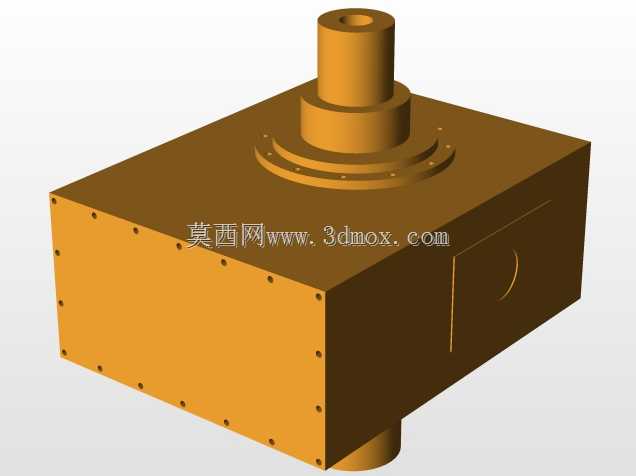

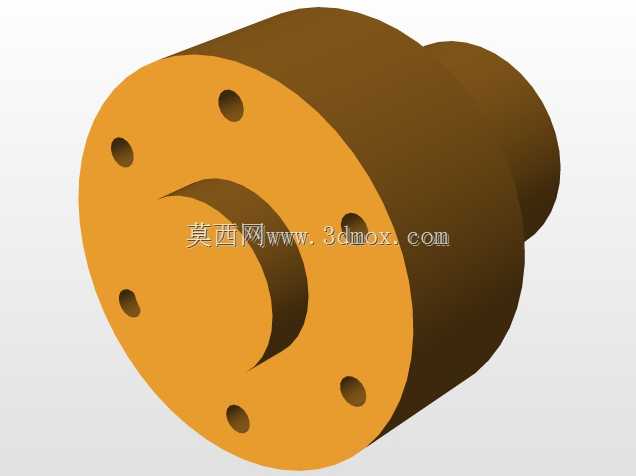

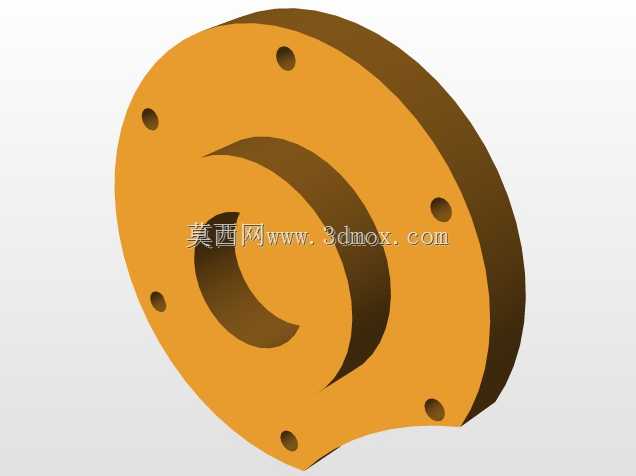

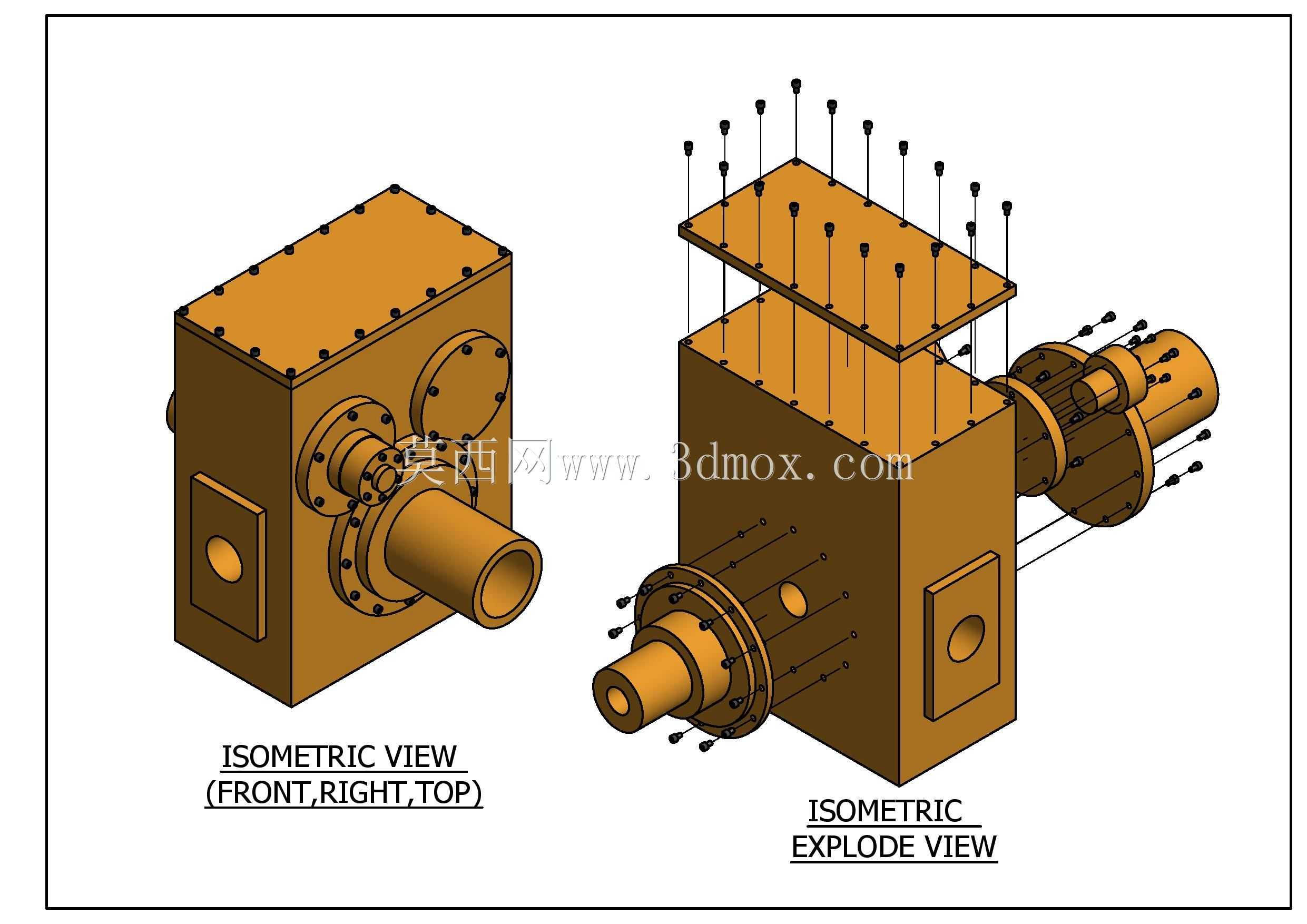

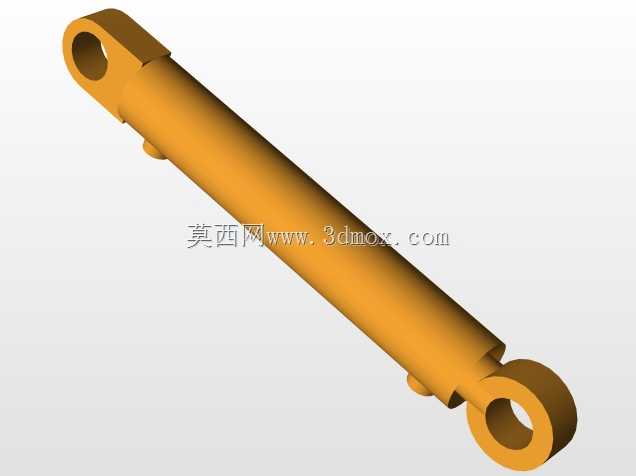

　　孔位公差按照重型设备安装的IT7级精度控制，可直接适配不同规格的履带式行走底盘或者固定作业平台的安装接口，不需要额外做转接板加工；侧部的方形镂空把手结构并非单纯的搬运握持位，同时也是外接液压管线、线缆的走线固定位，作业时可将管线沿框架内侧排布，避免钻孔飞溅的碎屑砸损管线，也能减少管线外露带来的勾挂风险。设计过程中优先考虑了工况适配性，针对重型钻孔作业时钻头接触工件瞬间的冲击载荷，在框架与钻孔执行组件的连接位置设置了多组可调式安装座，安装座上预留了长条形调节孔，可根据不同直径钻头的作业需求调整进给行程的限位位置，同时安装座的接触面都做了铣平处理，表面粗糙度控制在Ra3.2以内，保障连接组件的装配贴合度，减少振动带来的连接螺栓松动风险。

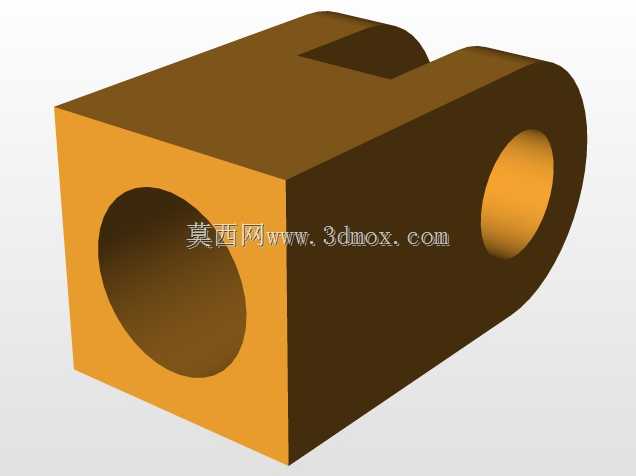

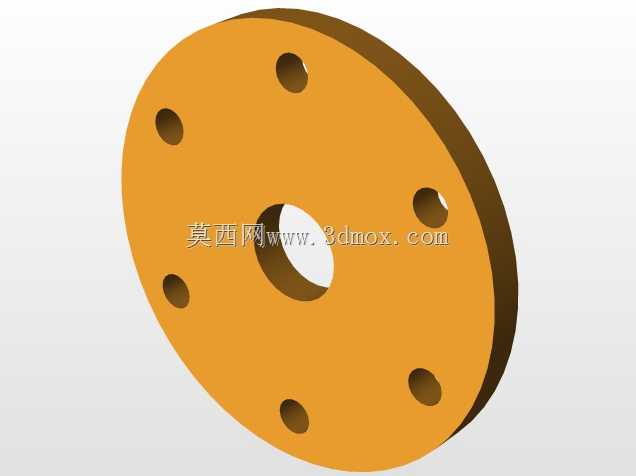

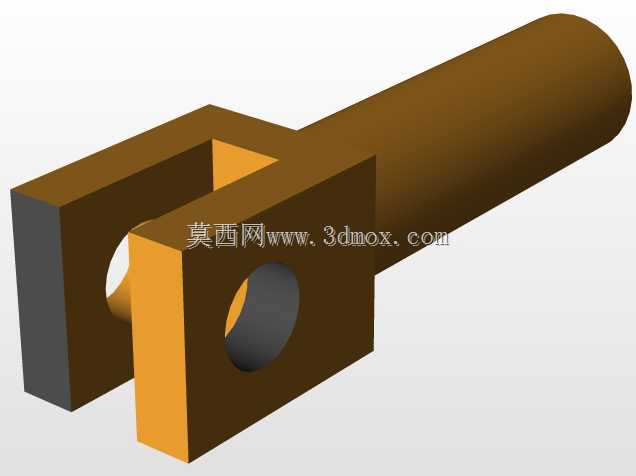

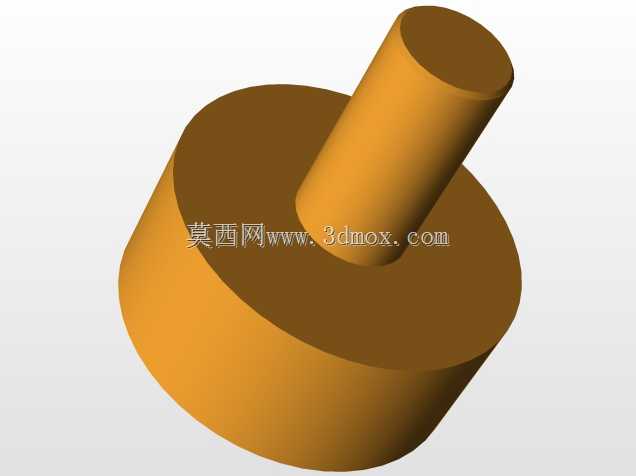

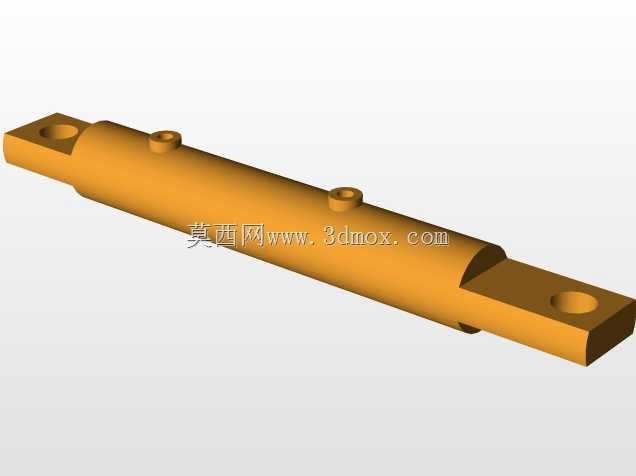

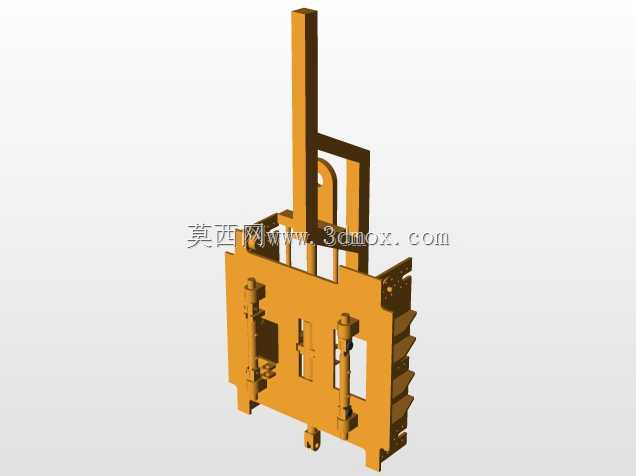

　　从尺寸适配来看，整体框架的宽度方向预留了足够的排屑空间，钻孔作业产生的金属碎屑或者岩土碎屑可直接从框架中部的镂空区域下落，不会在结构内部堆积造成卡滞；框架的高度方向按照常规重型钻孔组件的进给行程做了冗余设计，即使加装最长规格的钻杆，进给至最大行程时也不会出现结构干涉。这套结构的受力设计没有采用额外的减震缓冲元件，完全依靠自身钢结构的刚性与合理的筋板布局吸收作业振动，相比带缓冲结构的钻孔机架，整体结构更简单，后期维护成本更低，更适合野外无固定维保点的重型作业场景。两个分体单元的对接位置采用销轴加螺栓的双重固定方式，销轴承担主要的剪切力，螺栓负责锁紧防松，对接面同样做了精加工处理，组装后两个单元的同轴度误差可控制在0.1mm以内，

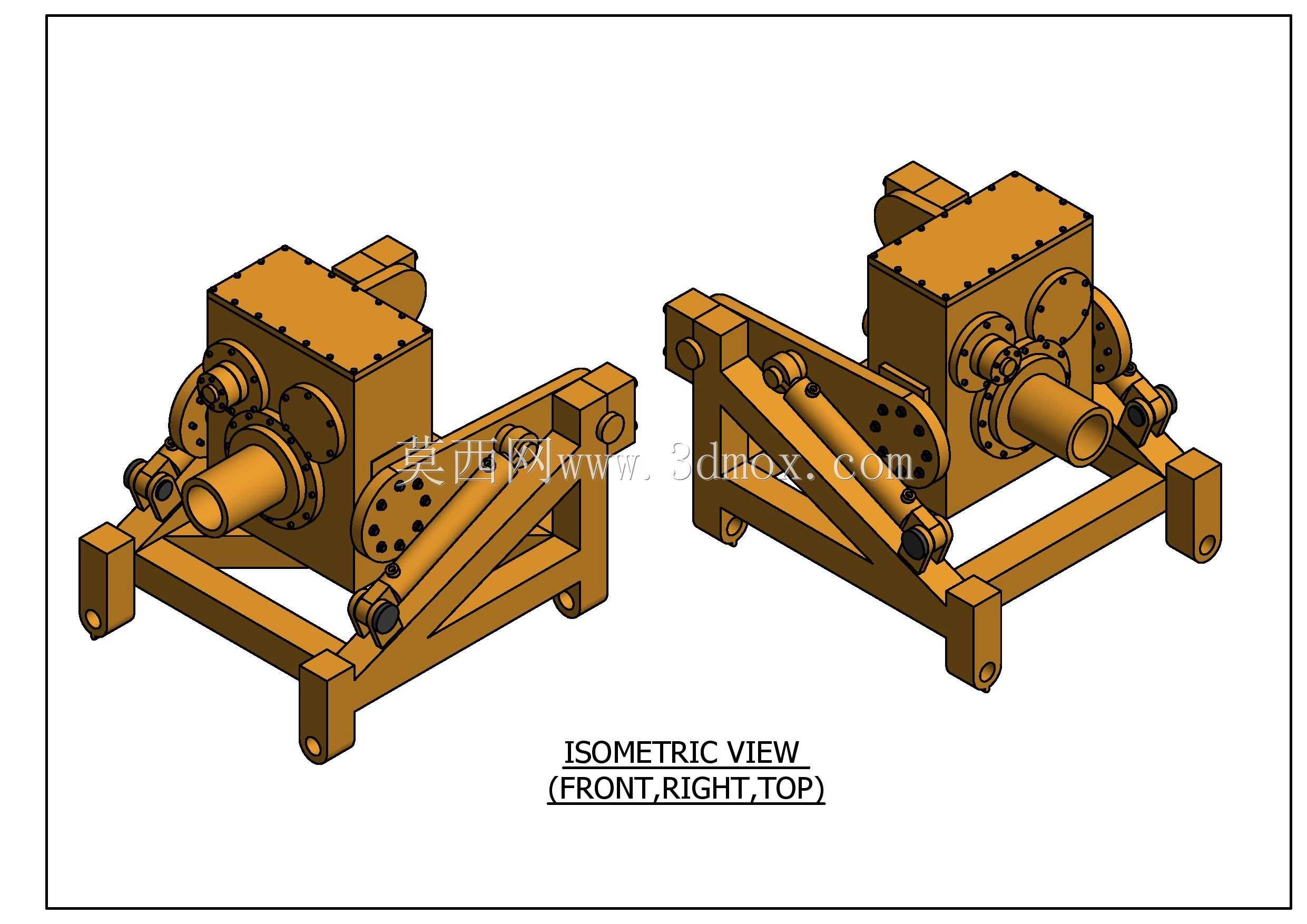

　　保障钻孔执行组件安装后的进给直线度。另外，框架上所有的外露棱边都做了倒角处理，避免组装、维护过程中划伤作业人员，所有焊接位置都做了去焊渣处理，关键受力焊缝还要求做磁粉探伤，杜绝焊接缺陷带来的结构失效风险。在实际应用中，这套承载机架既可以搭载在露天矿山的爆破孔钻孔设备上，也可以适配钢结构加工厂的大型构件钻孔工位，甚至可以经过简单改装后作为重型锚固作业的承载基体，适配性较强。结构设计时没有采用复杂的曲面造型，所有构件都以平板、标准型材拼焊为主，加工难度低，普通的机加工车间就可以完成生产制造，不需要特殊的加工设备，生产成本可控。同时，框架上预留的多组附加安装位，还可以根据作业需求加装冷却喷嘴、碎屑防护挡板、位移传感器等附加组件，不需要对主体结构做二次切割焊接，拓展性较强。
