带翼型手拧接头轮缘结构设计

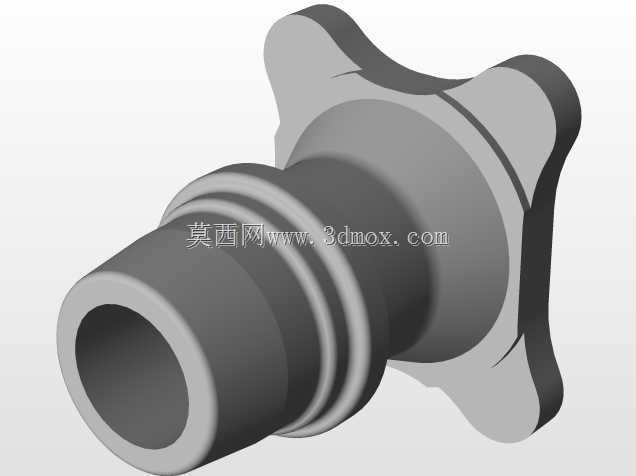

　　该轮缘结构属于流体管路系统的手拧式连接部件，核心应用场景覆盖低压气动回路、小型液压支路、实验台流体管路、民用供水供气支路等无需专用工具即可完成拆装的连接点位，在需要频繁拆卸维护的设备管路布局中，这类带翼型握持结构的轮缘接头能大幅降低运维操作门槛，无需额外配备扳手即可完成可靠锁紧，尤其适合设备内部操作空间局促、常规扳手无法伸入的安装位。从功能特性来看，该部件一端为外伸的插管段，表面设置多道环形密封槽，可适配O型圈或者软质密封套管，插入对应管路后能实现径向密封，避免流体介质从插接位置渗漏；另一端为四翼型的轮缘握持段，四个沿圆周均匀分布的翼片做了圆弧过渡处理，边缘无尖锐棱角，手动旋转时不会硌伤手掌，翼片的径向伸出尺寸经过匹配设计，

　　既保证手动旋转时能获得足够的扭矩力臂，又不会因为外径过大占用过多安装空间，相邻翼片之间的内凹弧面刚好贴合指腹轮廓，旋转施力时受力均匀，即使手上沾有少量油污也能稳定施力完成锁紧或拆卸动作。设计思路上，该结构优先考虑手动操作的人机工程学要求，摒弃了传统六角接头需要工具操作的设计逻辑，将握持受力的轮缘部分与管路插接部分做一体化结构设计，减少了分体装配带来的累积误差，整体采用回转体加均布翼片的结构形式，建模时先完成中心回转体的轮廓构建，确定插管段的内径、壁厚、密封槽的槽宽与槽深参数，再通过圆周阵列的方式生成四个对称的翼片结构，翼片与中心筒体的连接位置做了大圆角过渡，避免应力集中导致的翼片断裂问题，同时在轮缘与插管段的衔接位置设计了限位凸台，

　　当接头插入对应安装座时，凸台端面可作为轴向定位基准，保证插接深度一致，避免插入过深顶坏内部密封件或者插入过浅导致密封失效。从安装边界来看，插管段的外径尺寸与常用的软质管路内径做了适配，密封槽的截面尺寸匹配标准线径的O型密封圈，安装时仅需将密封圈套入对应槽位，将插管段推入对接管路至限位凸台贴合对接面，手动旋转轮缘翼片至手感紧实即可完成密封连接，无需额外施加过大扭矩；轮缘部分的最大外径控制在合理范围，安装时相邻管路接头的中心距只要大于轮缘最大外径即可预留足够的手指操作空间，轴向安装长度从插管端面到轮缘背面的尺寸经过优化，不会因为轴向尺寸过长导致管路布局出现干涉，轮缘背面与安装座贴合的端面做了平面度处理，

　　若搭配端面密封圈使用也能实现可靠的端面密封。在实际设备应用中，这类轮缘接头常被用于小型实验设备的气路连接、自动化设备的冷却水管路快拆点位、家用净水设备的管路连接等场景，相比传统的螺纹接头，其拆装效率提升明显，且不会因为反复拆装出现螺纹滑牙的问题，翼片结构的强度经过校核，在手动施加正常操作扭矩的情况下不会出现断裂或者塑性变形，中心插管的壁厚满足低压流体输送的强度要求，内部流道做了等径设计，不会因为通径变化产生额外的流体阻力，避免管路内部出现紊流、压损过大的问题。建模过程中对所有过渡圆角、密封槽尺寸、翼片轮廓都做了参数化处理，可根据不同的管路通径需求快速调整对应尺寸，适配不同规格的连接管路，翼片的数量也可根据实际操作扭矩需求调整为三翼或者六翼结构，当前四翼结构平衡了操作便利性与结构紧凑性的要求，是通用性较强的设计方案。
