自行车管式焊接车架三维结构设计

　　日常通勤、山地越野等不同骑行场景下，车架作为自行车的核心承载基体，直接决定了整车的受力传递路径、骑行操控响应以及长期使用的结构可靠性，这款管式焊接车架的三维结构，完全围绕骑行过程中的多向受力工况完成结构排布。从实际使用场景来看，不管是城市铺装路面的平稳骑行，还是非铺装路面的颠簸冲击，车架都需要承接骑行者的体重载荷、路面传递的垂直冲击、转向时的侧向扭力，以及驱动踩踏时的纵向拉力，所有管材的角度、管径以及连接点位的设置，都需要匹配这些复杂的受力需求。

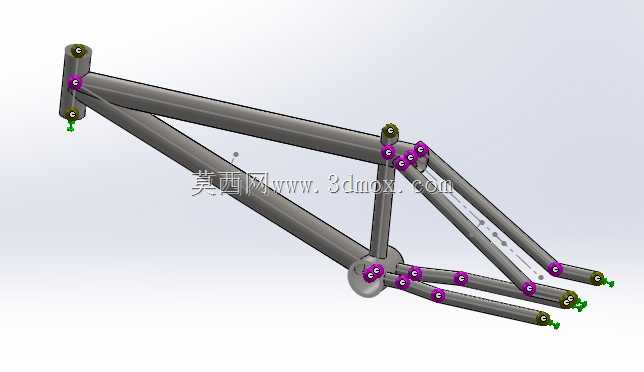

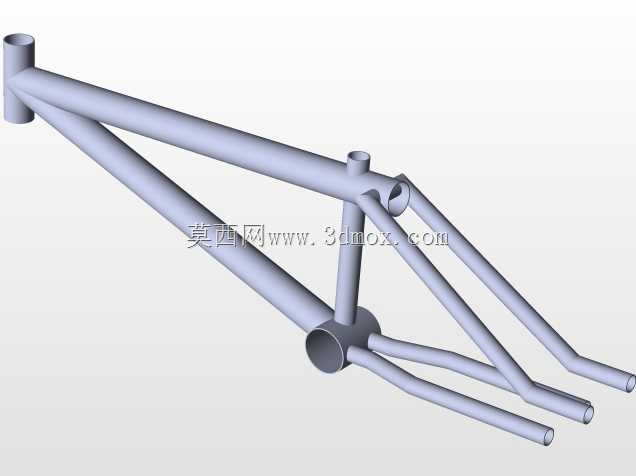

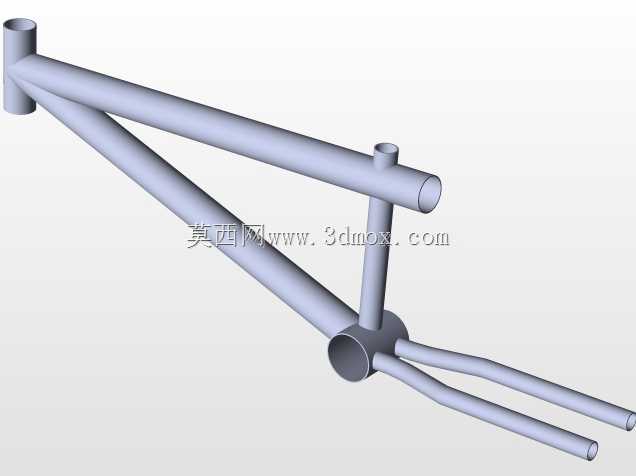

　　这款车架采用多段圆管拼接焊接的结构形式，头管位置设置了前叉安装的同轴安装孔位，孔位周边预留了标准碗组的装配边界，能够兼容常规规格的自行车碗组与前叉舵管，保证转向结构的转动顺畅度。头管向下延伸的主上管与主下管形成稳定的三角受力结构，上管向后延伸至座管连接位置，下管则向中轴位置收拢，中轴位置设置了五通安装座，预留了标准中轴组件的安装空间，能够匹配常规规格的牙盘、曲柄组件，满足踩踏动力的输入需求。

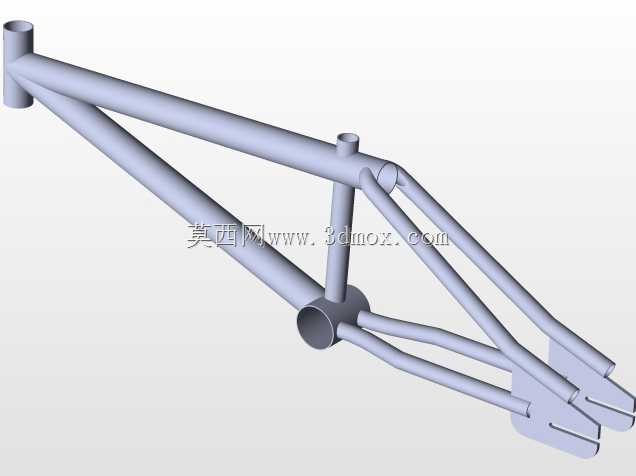

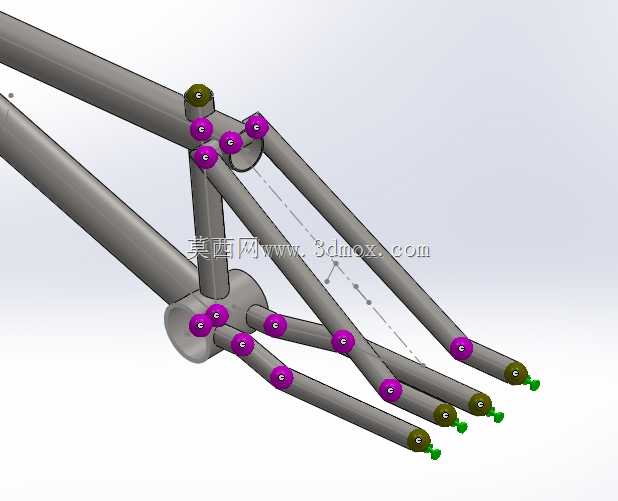

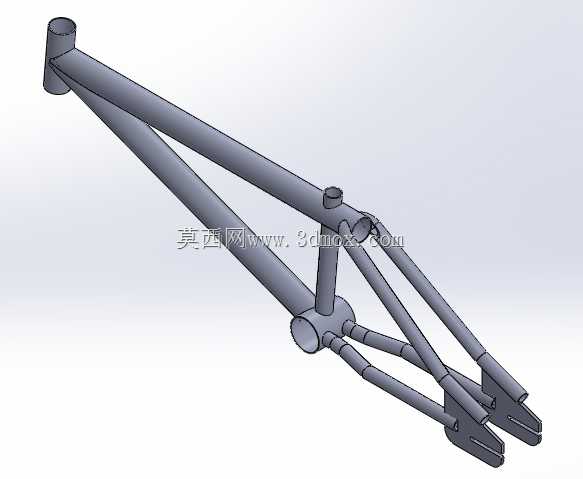

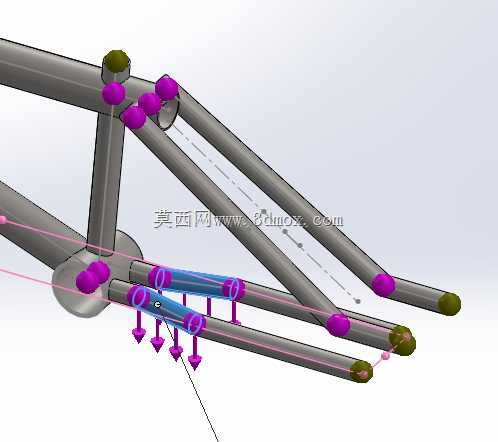

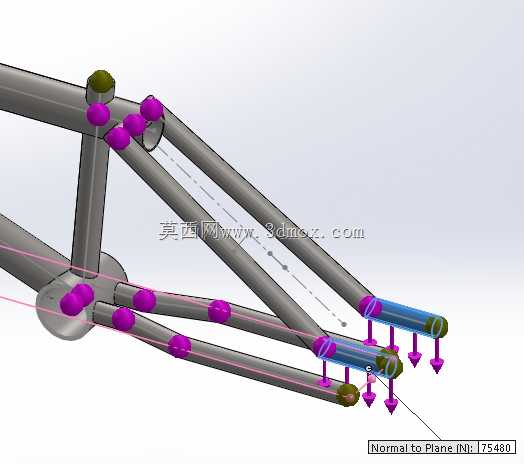

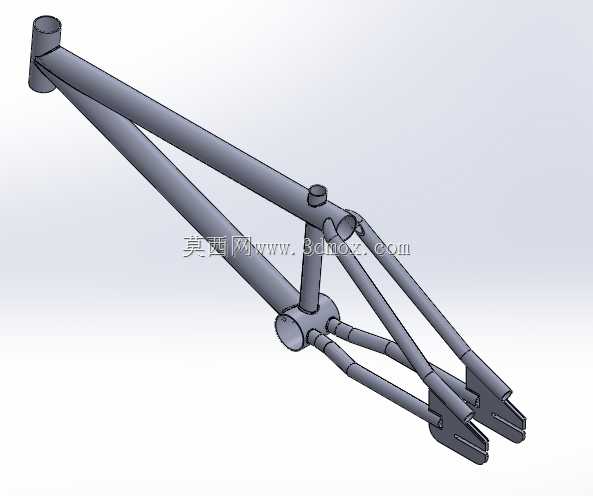

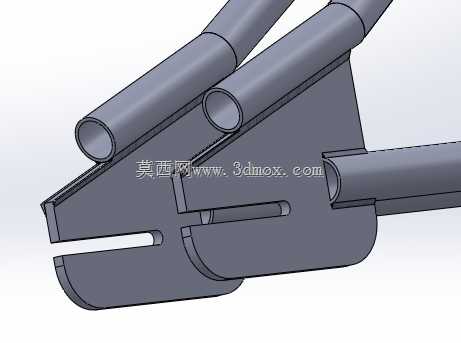

　　从设计思路上看，这款车架没有采用异形管或者一体成型的复杂结构，而是选用标准规格的圆形金属管材作为基础构件，一方面圆管在各个方向上的抗弯、抗扭性能均衡，能够很好应对骑行过程中来自不同方向的载荷，另一方面标准管材的采购、下料、焊接加工难度更低，适合小批量生产或者定制化改装场景。后叉部分采用上下双后叉臂的结构，每侧后叉由上下两根平行管材组成，叉臂末端设置了后轮轴的安装槽位，槽位的开口尺寸与常规自行车后轮轴的直径匹配，同时预留了轮轴锁紧螺母的装配空间，能够保证后轮安装后的同轴度，避免骑行过程中出现轮组偏摆的问题。

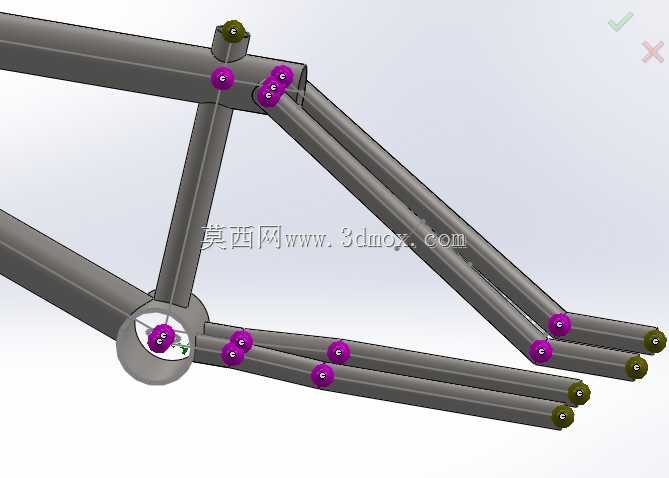

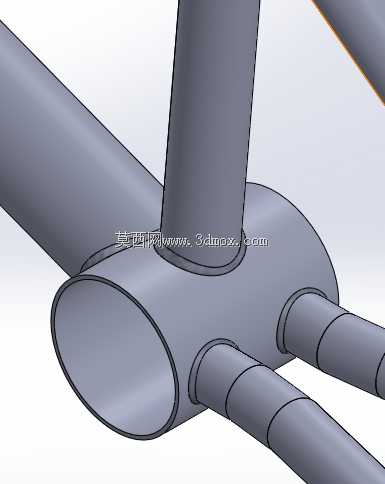

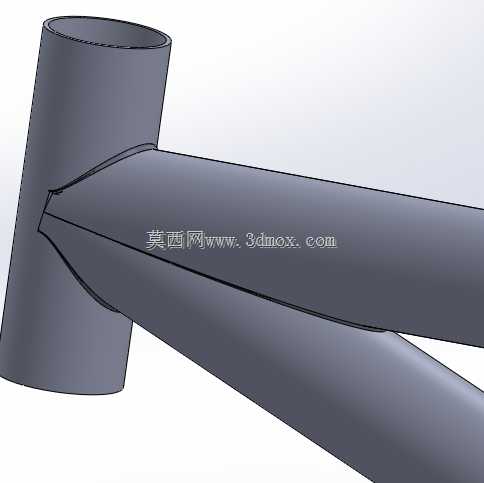

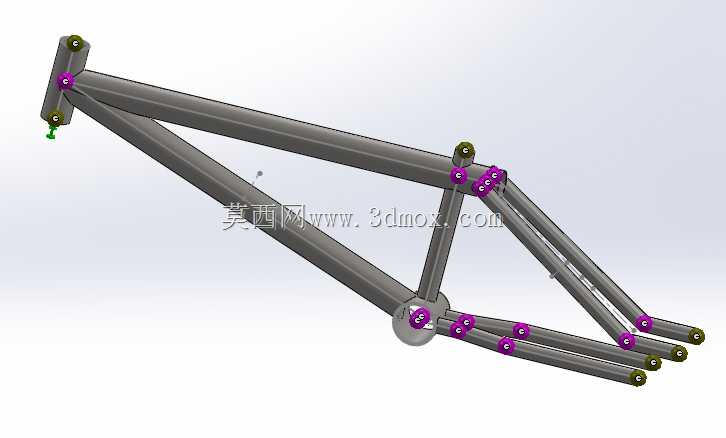

　　所有管材的连接点位都设置了贴合的焊接坡口，三维模型中清晰还原了每一个连接节点的贴合角度，比如后叉与座管、中轴位置的连接点，每根管材的端面都做了相贯线切割处理，保证管材之间能够完全贴合，为后续的焊接加工提供精准的定位基准，避免焊接过程中出现错位、虚焊的问题。座管位置预留了标准座杆的插入孔径，能够兼容常规直径的自行车座杆，方便根据骑行者的身高调整坐垫高度，适配不同身高用户的骑行姿态需求。

　　安装边界方面，这款车架的头管长度、五通中心到后轴的轴距、座管角度都参考了常规硬尾自行车的通用尺寸参数，头管的上下端面间距满足标准碗组的堆叠高度要求，五通位置的下侧预留了牙盘转动的避让空间，避免牙盘转动时与车架本体发生干涉，后叉臂之间的间距满足常规自行车后轮组、飞轮组件以及变速组件的安装宽度，不会出现轮组安装后蹭叉的问题。转向限位的相关结构也在头管与前叉连接位置做了预留，能够避免转向角度过大导致线管缠绕或者前轮碰擦车架的问题。

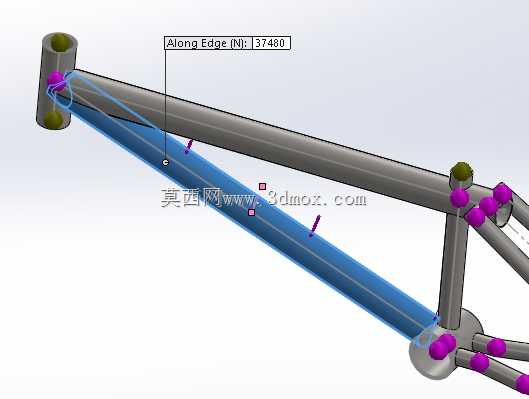

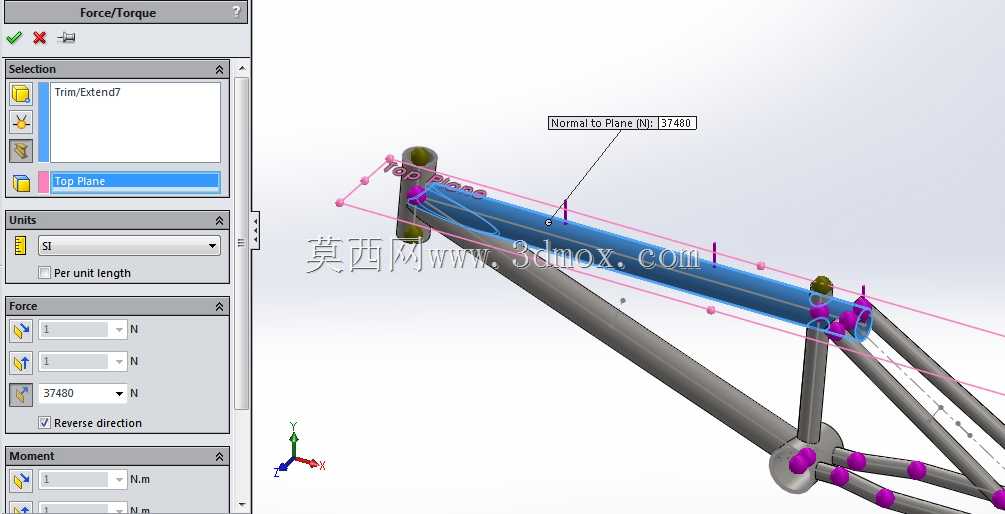

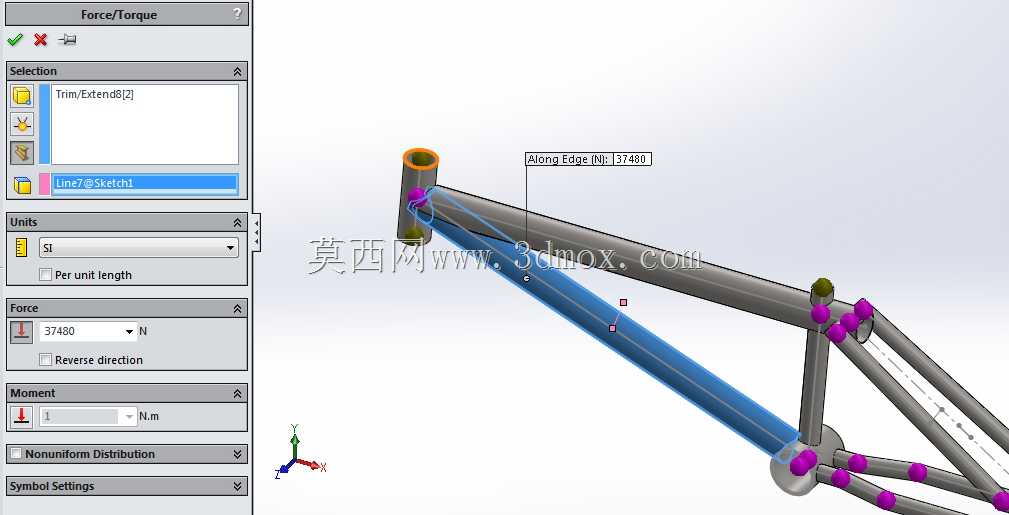

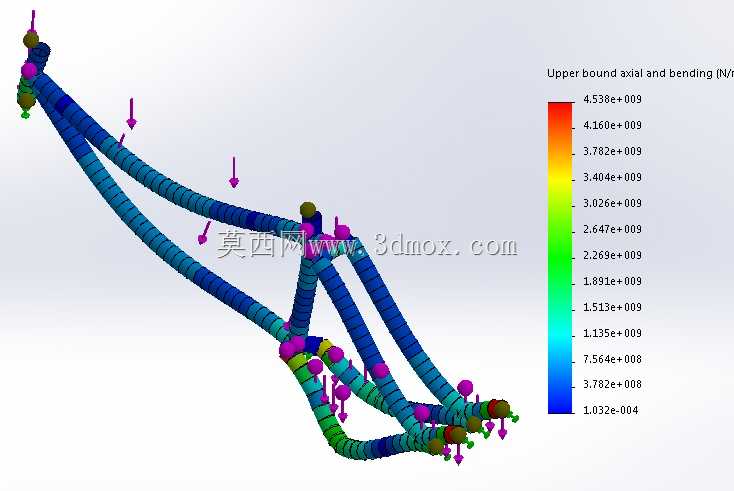

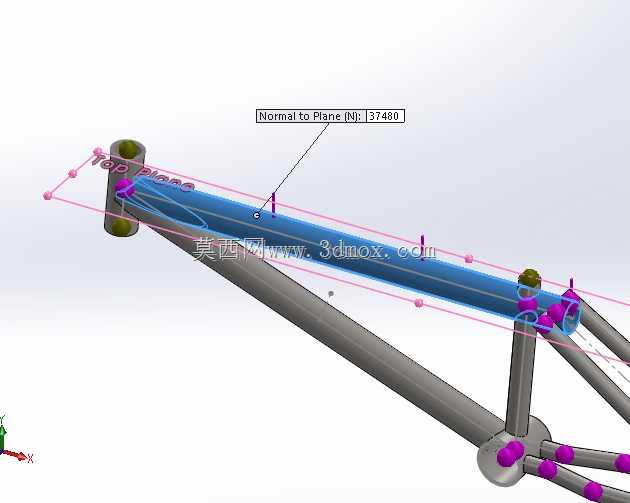

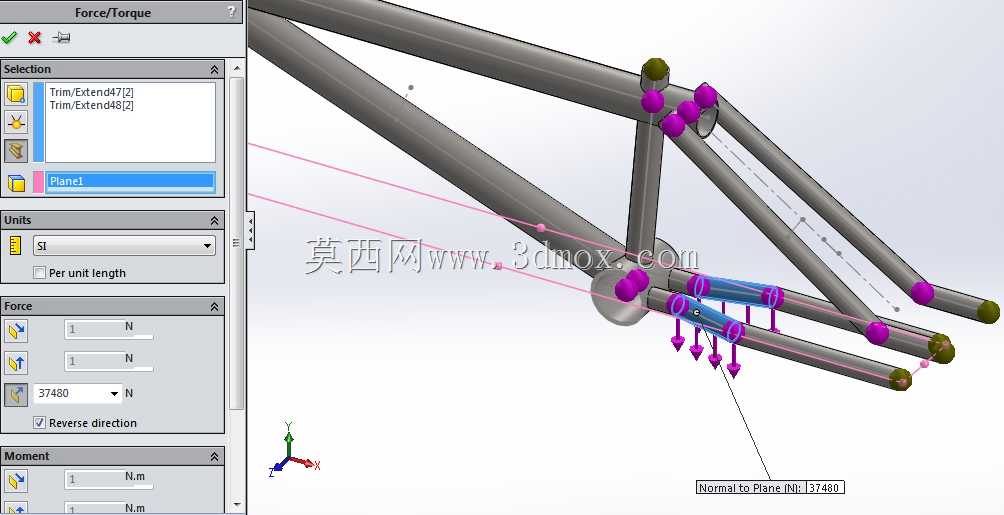

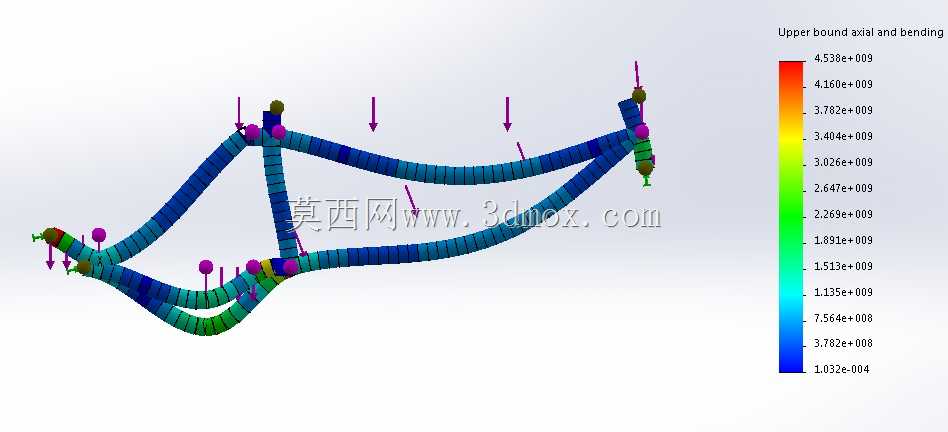

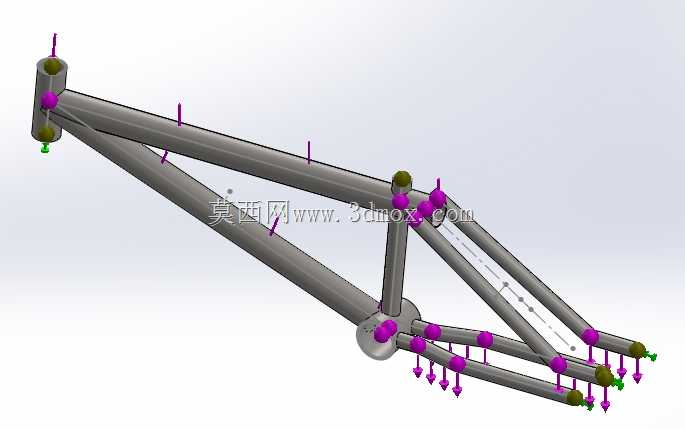

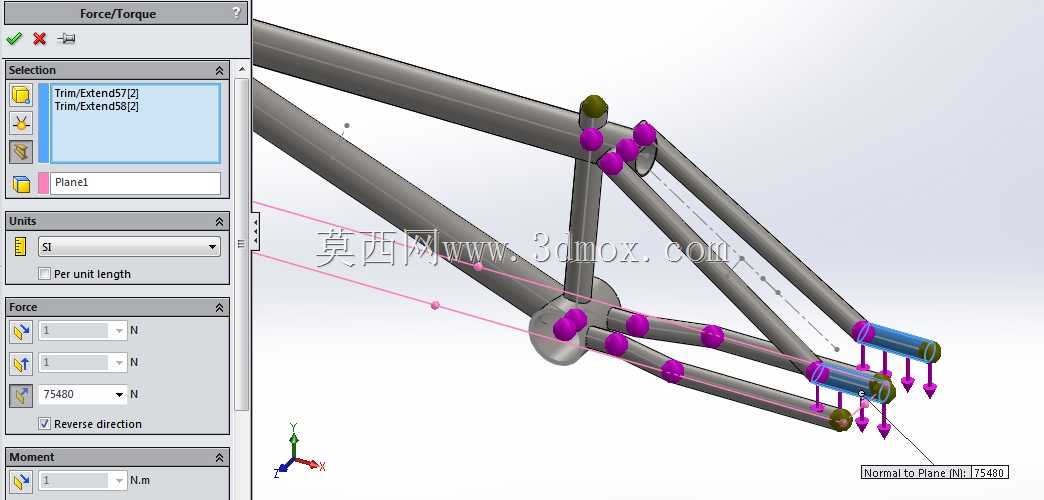

　　从结构受力的角度考量，这款车架的三角结构布局能够将骑行者施加在坐垫、脚踏上的载荷，均匀分散到每一根管材上，路面传递的冲击载荷也能通过管材的微小形变吸收一部分，提升骑行过程中的舒适度。所有连接节点的位置都避开了应力集中的锐角结构，管材之间的过渡角度平缓，能够减少长期使用过程中焊接位置出现疲劳开裂的风险。对于三维建模从业者来说，这款模型可以清晰展示管式焊接车架的相贯线处理方式、各安装点位的尺寸配合关系，也可以作为自行车改装、定制车架设计的基础参考，在其基础上调整管材角度、管径参数，就能适配不同轮径、不同骑行场景的车架设计需求。
