机床变速箱用弧形换挡拨叉结构设计

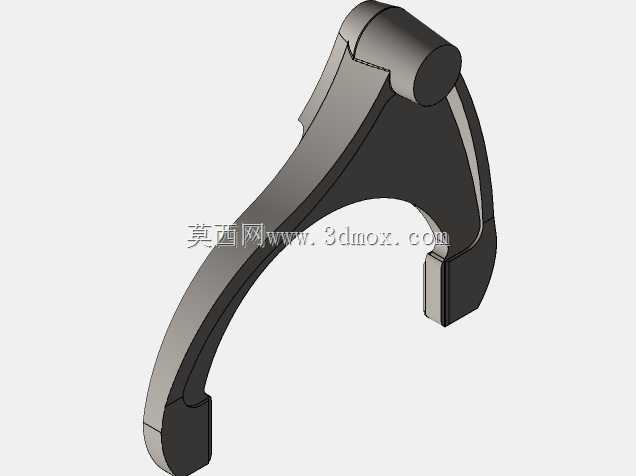

　　在机床主轴变速箱、进给箱的变速操纵机构中，拨叉是直接推动滑移齿轮实现挡位切换的核心执行零件，其结构合理性直接决定换挡操作的顺畅度、齿轮啮合精度以及整套变速机构的使用寿命，很多现场出现的换挡卡滞、打齿、跳挡问题，追根溯源都和拨叉的结构设计、安装匹配度有直接关联。这款弧形结构的换挡拨叉，整体采用弯臂式受力布局，上端为带通孔的圆柱安装座，用来和操纵机构的拨叉轴形成滑动配合，安装座的内孔精度直接决定拨叉摆动的同轴度，设计时需要严格控制内孔的圆柱度以及和拨叉工作端面的垂直度，避免拨叉在轴上滑动时出现卡滞、偏磨的问题。下端为两个对称的叉形卡爪，工作时卡爪嵌入滑移齿轮的环形拨槽内，当操纵机构带动拨叉沿轴向移动时，卡爪就会推动滑移齿轮沿花键轴滑动，

　　实现不同齿数齿轮的啮合切换，完成转速或者进给量的挡位调整。和直臂式拨叉相比，这款弧形弯臂的结构设计，主要是为了避让变速箱内部相邻的齿轮、轴套以及加强筋结构，在有限的箱体空间内完成动力传递路径的布局，避免拨叉运动过程中和周边零部件发生运动干涉，这也是变速箱内部结构紧凑化设计中很常见的结构处理方式。从受力角度来看，拨叉工作时的受力点主要集中在下端卡爪和齿轮拨槽的接触面上，换挡过程中卡爪会承受轴向的推拉力，同时如果齿轮处于旋转状态下换挡，卡爪侧面还会承受一定的周向摩擦力，因此这款拨叉的臂身采用了变截面的结构设计，从上端安装座到下端卡爪的过渡位置做了加厚处理，弧形过渡区域没有应力集中的尖角，能有效分散换挡时的冲击载荷，

　　避免长期受交变载荷出现臂身断裂、变形的问题。卡爪的工作端面设计有一定的宽度，和齿轮拨槽的侧面保持足够的接触面积，能降低接触面的压应力，减少长期使用后的磨损量，避免因为卡爪磨损变薄出现换挡行程不足、齿轮啮合不到位的问题。安装边界方面，上端安装座的内孔直径需要和配套的拨叉轴直径保持间隙配合，配合间隙控制在0.02-0.05mm区间，间隙过大会导致拨叉摆动旷量过大，换挡时齿轮对位不准，间隙过小则会导致拨叉滑动阻力大，操作手感沉重。两个卡爪的内侧开档尺寸需要和滑移齿轮的拨槽宽度匹配，预留0.1-0.2mm的活动间隙，既保证卡爪能顺利卡入拨槽，又不会因为间隙过大导致换挡时出现冲击异响。拨叉的整体轴向行程需要和滑移齿轮的换挡位移量匹配，

　　保证齿轮能完全进入啮合位置，同时不会出现超行程推碰相邻齿轮的问题。在实际应用场景中，这类拨叉除了用于普通金属切削机床的变速箱外，也可用于各类需要齿轮变速的通用机械设备传动箱中，比如小型减速机的变速机构、木工机械的进给变速单元、农用机械的传动换挡结构中。设计这类拨叉时，除了核心的尺寸匹配外，还需要考虑运动过程中的全行程干涉检查，要模拟拨叉从最低挡位到最高挡位的整个移动路径，确认臂身、卡爪在所有位置都不会和箱体内的轴、齿轮、紧固件发生碰撞，同时还要考虑拨叉的润滑路径，在安装座位置设计油槽，让变速箱内的润滑油能进入拨叉和轴的配合面，减少滑动磨损。另外，卡爪的工作端面可以根据载荷大小选择是否做表面淬火处理，提升表面硬度，延长耐磨寿命，对于换挡频繁、载荷较大的工况，淬火层深度控制在1-2mm即可，硬度过高反而会导致卡爪变脆，受冲击时出现崩裂。很多新手设计这类零件时，容易忽略拨叉的受力方向和臂身截面的匹配，把臂身设计成等厚度结构，导致重量偏大的同时，受力集中区域反而强度不足，或者没有做弧形过渡的应力释放处理，在交变载荷下容易从拐角位置出现疲劳裂纹，这款拨叉的弧形臂身做了等强度的截面优化，在保证整体结构强度的前提下尽可能减少了零件自重，降低拨叉滑动时的惯性冲击，让换挡操作更平顺。
