带法兰连接结构的轴齿传动构件

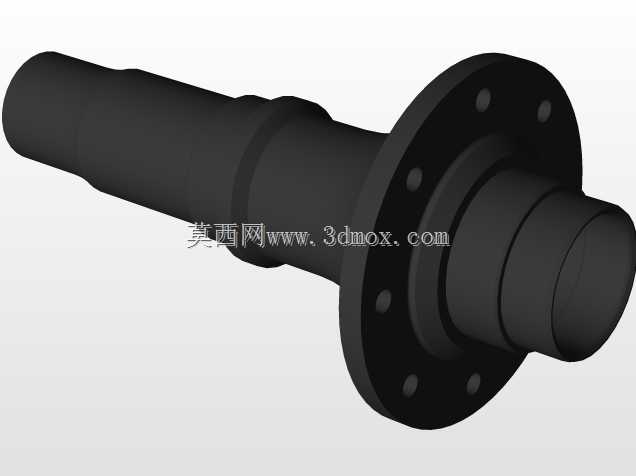

　　这类带法兰结构的轴齿构件，常见于需要同轴动力传递同时兼顾端向固定的传动场景，比如中小型动力输出单元、重载输送设备的驱动端、农用机械的传动接驳位置，既承担扭矩传递的核心作用，又通过法兰盘实现与相邻壳体、传动轮组的刚性连接，省去额外的轴端固定套件，能有效压缩传动总成的轴向安装空间。从结构设计逻辑来看，整个构件采用阶梯轴的基础构型，不同轴段的直径差是根据装配需求、受力分布来设定的：最左侧的长光轴段主要用于穿装支撑轴承，表面粗糙度需要满足轴承内圈的配合要求，轴肩位置预留了轴承内圈的定位端面，避免轴承工作时发生轴向窜动；中间的过渡轴段做了等径收窄，一方面是为了避让装配路径上的壳体密封件、隔套等附属零件，

　　另一方面也能在满足扭转强度的前提下降低整体自重，减少转动惯量带来的启动冲击。中部的法兰盘是整个构件的核心连接结构，盘面上沿圆周均布的通孔用于穿装连接螺栓，螺栓孔的位置度公差需要严格控制，否则装配时会出现螺栓无法穿入、连接面贴合不严的问题，法兰盘靠近右侧的端面做了凸台止口设计，这个止口是与相邻部件的定位孔配合的，能保证整个轴齿构件与对接部件的同轴度，避免装配后出现轴系偏心、运转振动超差的问题。右侧的轴段是齿圈的安装位，这里的轴径与齿圈内孔采用过盈配合设计，部分工况下还会在轴段上加工键槽，通过平键传递更大的扭矩，避免齿圈与轴之间出现相对转动，最右端的小轴头则是用于安装锁紧螺母，对齿圈进行轴向锁紧，防止设备正反转切换、

　　负载波动时齿圈发生轴向移位。在建模过程中，这类零件需要重点关注几个尺寸边界：首先是各轴段的同轴度公差，尤其是轴承安装位、齿圈安装位、法兰止口这三个关键位置，同轴度偏差需要控制在0.02mm以内，否则会直接影响后续装配的轴系跳动精度；其次是法兰盘的厚度与螺栓孔分布圆直径，这两个尺寸直接决定了连接强度，需要根据传递的额定扭矩核算螺栓的剪切强度、法兰盘的挤压强度，避免负载过大时出现法兰变形、螺栓剪断的故障；另外各轴肩的过渡圆角也不能忽略，圆角半径过小会在轴肩位置产生应力集中，长期交变载荷下容易出现轴段断裂的问题，圆角过大则会导致装配时相邻零件无法贴紧定位面，需要根据配合零件的倒角尺寸匹配对应的过渡圆角。实际应用中，

　　这类轴齿构件的工况通常存在一定的冲击载荷，所以设计时除了静强度核算，还要做疲劳强度校核，尤其是轴径变化的位置、法兰与轴身连接的根部，都是应力集中的高发区域，建模时可以通过圆角过渡、表面强化处理的工艺提示来提升零件的使用寿命。从安装流程来看，装配时需要先将轴承热装到左侧光轴段，待轴承冷却定位后，再将轴身穿入设备壳体的安装孔，使法兰盘的止口与壳体端面对接，穿入连接螺栓完成固定，之后再依次安装齿圈、锁紧螺母、端盖密封件等附属零件，整个装配过程需要保证各配合面的清洁度，避免铁屑、杂质进入配合面导致装配精度下降。这类零件的三维建模过程中，优先采用旋转特征生成基础轴身与法兰的毛坯构型，之后再通过拉伸切除特征加工螺栓孔、键槽等结构，最后添加倒角、圆角等工艺特征，建模时需要注意特征的先后顺序，避免出现特征生成失败、几何错位的问题，同时关键配合尺寸需要单独标注公差，方便后续出工程图时直接调用，减少重复标注的工作量。
