嵌入式单板计算机电路板结构设计

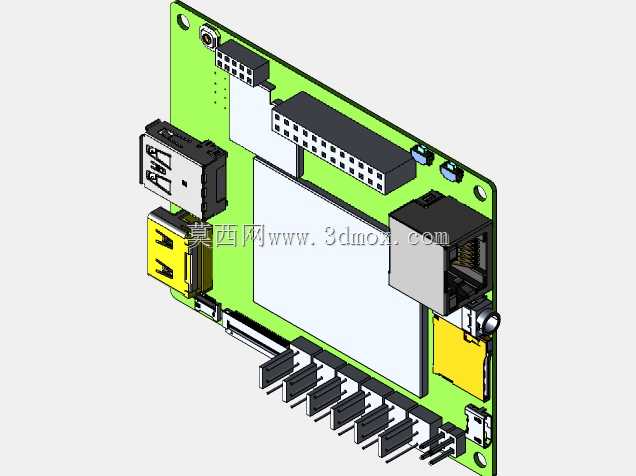

　　这款嵌入式单板的结构设计，核心围绕嵌入式开发场景的紧凑安装需求展开，整体采用矩形PCB基板作为承载主体，所有接口与功能模块均沿板边排布，最大化利用板上空间的同时，兼顾外接设备插拔的操作空间预留。从实际应用场景来看，这类单板常被用于工业控制终端、小型智能设备主控、物联网边缘计算节点等场景，结构设计阶段需要充分考虑不同安装工况下的适配性，比如嵌入式安装时的板边固定孔位，需要匹配常见的工控壳体安装孔距，预留的固定孔采用金属化包边设计，避免多次拆装后PCB基材出现开裂问题。

　　板上集成的接口模块布局经过多轮迭代调整，USB类接口集中布置在板侧短边区域，这类接口日常插拔频次较高，集中布置后可以减少外接线缆对板上其他元器件的干扰，同时在接口下方预留足够的焊盘补强区域，应对频繁插拔带来的机械应力。网口模块紧邻USB接口布置，配套的网络变压器与接口座就近布局，减少信号走线长度，降低信号传输过程中的损耗，接口处自带金属屏蔽壳，与PCB板上的接地覆铜层可靠连接，提升复杂电磁环境下的工作稳定性。

　　存储模块区域采用下沉式布局设计，对应的存储卡座高度低于周边排针接口高度，避免在堆叠安装或者壳体装配时，存储模块与上盖或者扩展板产生干涉。板上的排针接口采用统一高度设计，沿板体长边等距排布，排针间距严格遵循通用嵌入式扩展接口的标准尺寸，可直接匹配市面上常见的扩展功能板，无需额外制作转接件。电源输入接口布置在板角位置，接口旁预留了滤波电容的安装空间，电源走线采用加宽覆铜设计，承载更大电流的同时降低线路压降。

　　从安装边界来看，板体整体厚度控制在元器件最大高度范围内，最高的元器件为网口屏蔽壳与USB接口座，所有元器件的高度均未超出板边固定孔的安装平面高度差范围，安装时可以直接贴合壳体内部的支撑柱，无需额外添加垫高柱。板上的发热元器件，比如主控芯片、电源管理芯片，均布置在板体中部区域，背面预留了散热片安装的平整空间，对应的安装孔位提前在PCB上预留，用户加装散热片时无需对板体进行二次加工。

　　设计过程中对元器件的排布做了装配干涉校验，每个元器件的焊盘周边都预留了符合焊接工艺要求的安全间距，波峰焊过程中不会出现连锡问题，后期维修更换元器件时，周边元器件不会阻碍烙铁操作。板体四角做了圆弧倒角处理，避免安装过程中锐角划伤操作人员或者壳体内部的线材，倒角半径控制在不影响固定孔位强度的范围内，兼顾安全性与结构强度。

　　针对不同的使用场景，板上预留了扩展焊盘区域，用户可以根据自身需求焊接额外的功能模块，预留区域的走线已经提前引出到主控芯片的对应IO口，无需重新飞线。所有对外接口的插拔方向均垂直于板体平面，外接设备插拔时的作用力方向与板体安装平面平行，不会对板体的固定结构产生额外的撬动力，提升长期使用后的结构可靠性。
