模块化音圈驱动流体压缩装置结构设计

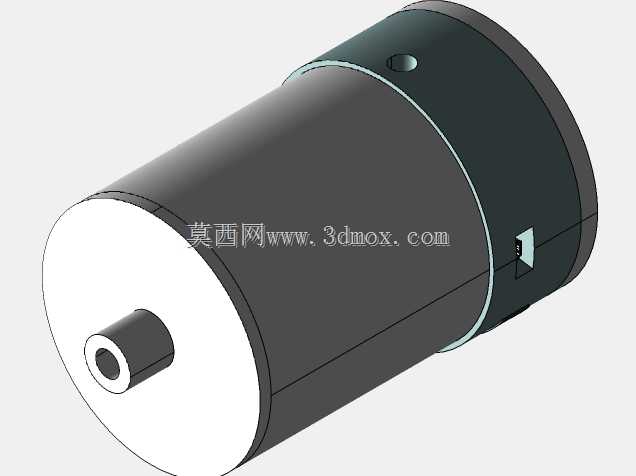

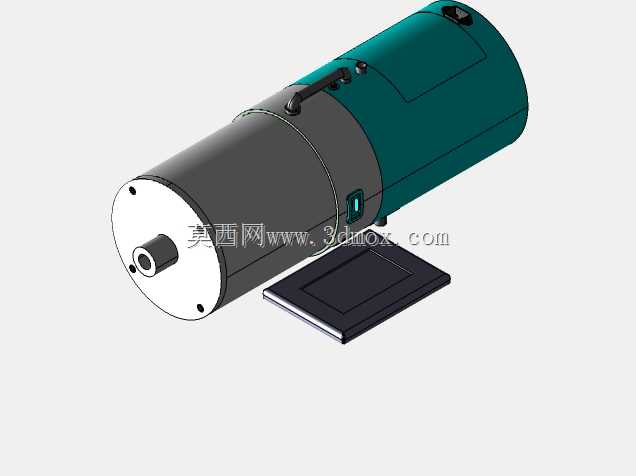

　　这款压缩装置的设计初衷，是面向小型实验室流体供给、便携医疗气源配套这类对设备体积、适配灵活性要求较高的场景，区别于传统工业压缩机厚重的铸铁壳体与固定安装逻辑，整体采用圆柱立式布局，核心做功单元集中在筒身内部，外部仅预留流体进出接口与状态指示槽位，安装时不需要额外搭建大型基座，仅需通过底部法兰孔位完成固定，即可接入对应气路系统，适配桌面级实验台、便携医疗设备舱这类空间局促的安装边界。

　　从功能实现逻辑来看，设备摒弃了传统活塞压缩机的曲柄连杆传动结构，采用音圈直驱的做功方式，省去了中间传动环节的能量损耗与回程间隙，做功过程中动子的行程控制精度更高，可根据实际输出压力需求动态调整做功行程，既可以输出低压大流量的空气流，也可适配小流量高压的氧气供给场景，适配不同流体介质的压缩输送需求。筒身内部的折叠式储压囊采用柔性耐疲劳材质设计，随音圈动子做往复伸缩运动，动子下行时压缩囊内空间完成流体增压输出，上行时囊体扩张完成介质吸入，整个做功过程无金属部件的硬摩擦接触，运行噪音远低于同功率等级的传统活塞压缩机，适合对噪音控制有要求的室内使用场景。

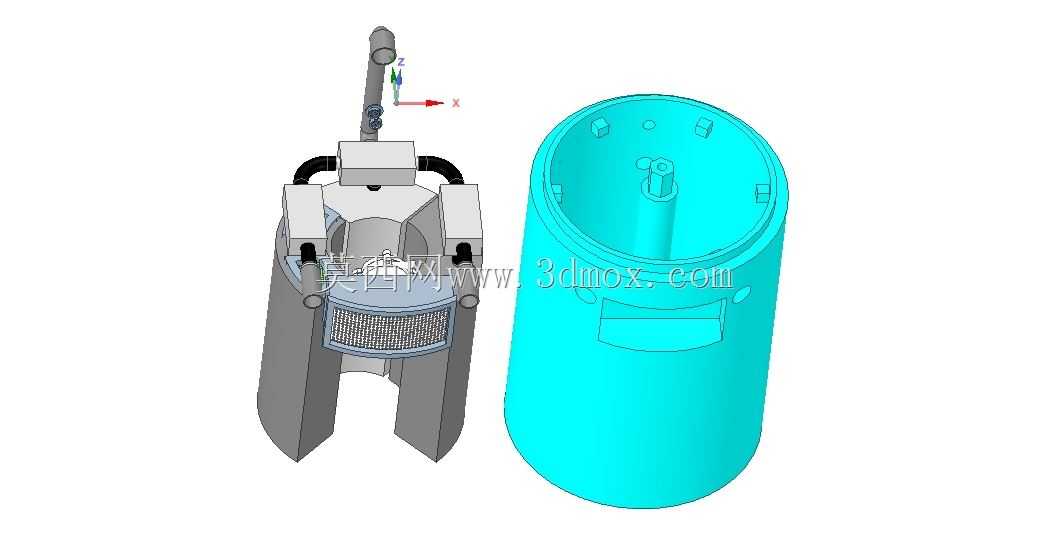

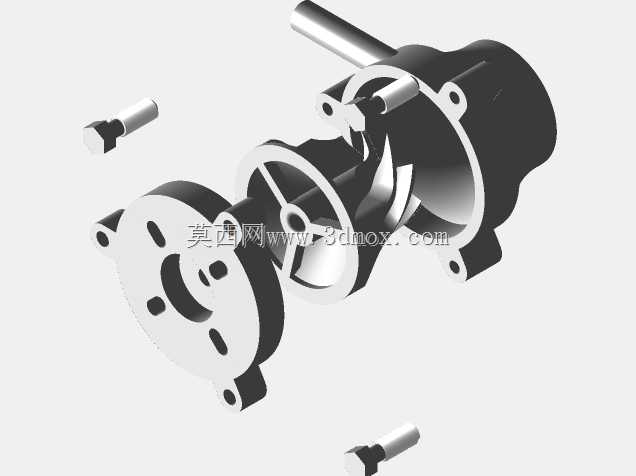

　　模块化是这款结构设计的核心思路，整个设备被拆分为底部驱动基座、中部储压做功筒、顶部密封端盖三个可快速拆分的独立单元，每个单元的连接位置采用标准化卡扣加密封圈的配合结构，不需要专用工具即可完成拆解维护，当内部滤件、密封件出现老化损耗时，仅需更换对应模块即可恢复设备性能，不需要整体拆解整机。驱动基座内部集成了音圈绕组、驱动控制板与位置传感元件，预留了标准化的通讯拓展接口，可通过通用协议对接不同的上位控制系统，既可以接入实验室的集中控制平台，也可搭配独立控制板作为 standalone 气源使用，适配不同场景的控制需求。

　　在制造适配性上，整个结构的非受力密封部件均做了等壁厚优化，既可以采用CNC机加工方式制作小批量功能样机，也可通过注塑工艺完成大批量量产，对于个人开发者或小型实验室场景，甚至可以采用FDM3D打印方式制作结构件，搭配标准密封件与市售音圈电机即可完成整机装配，大幅降低了小场景定制化使用的门槛。设备的进出接口设置在底部基座侧面，采用通用快插接口标准，可直接对接市面上常规规格的气管，不需要额外制作转接头，安装调试时可快速完成气路连接。

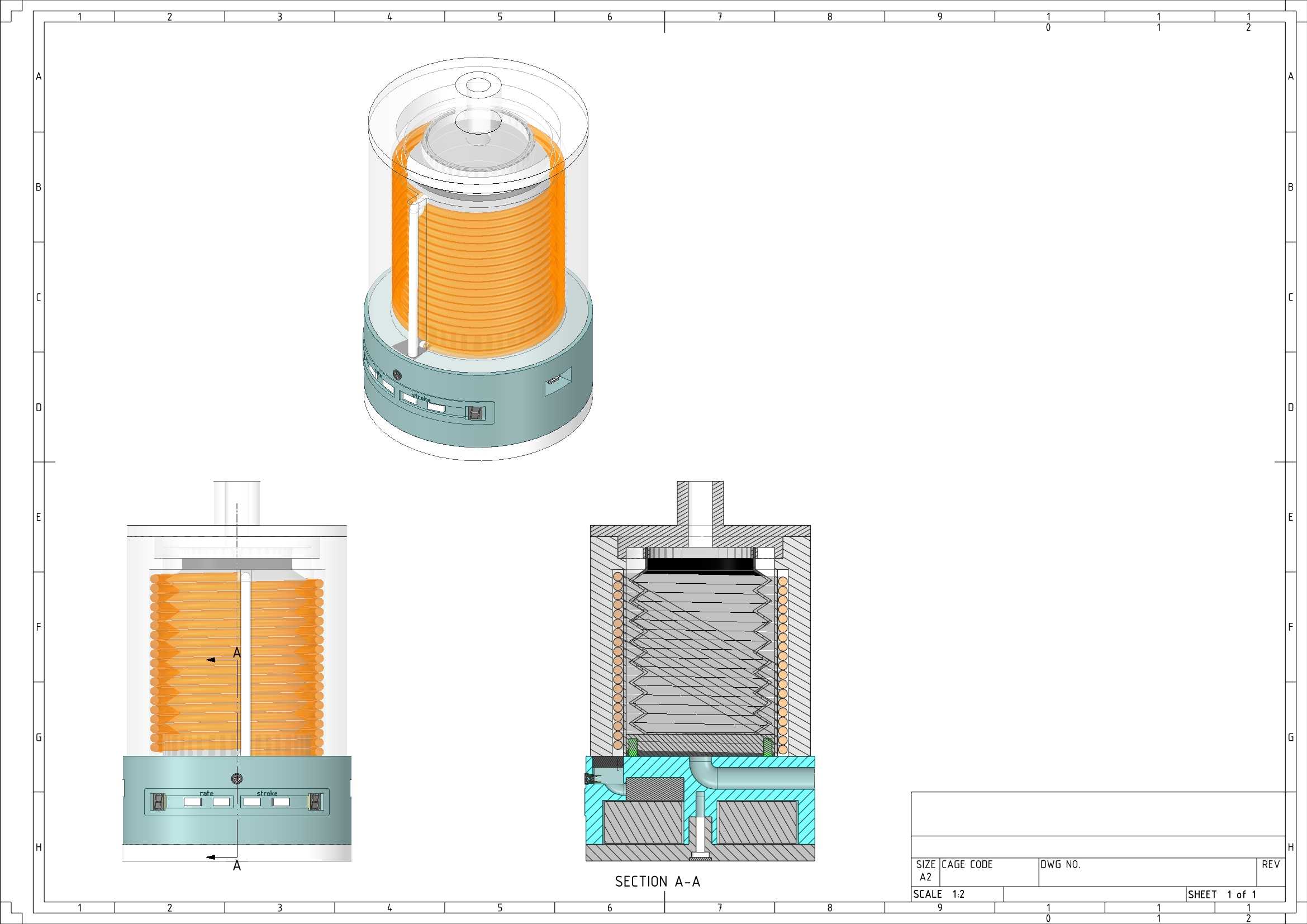

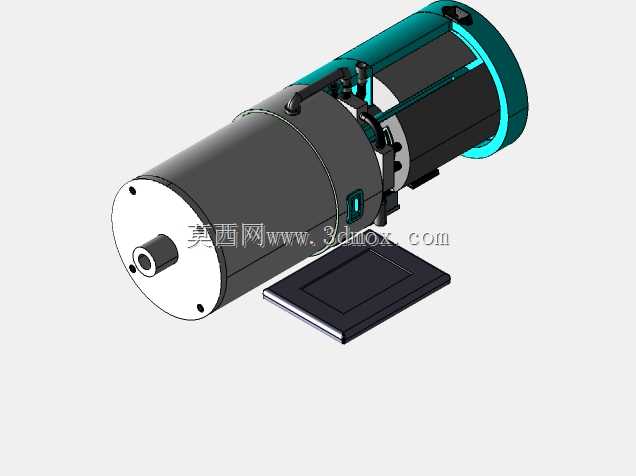

　　从结构细节来看，中部储压筒采用透明可视化设计，可直接观察内部储压囊的工作状态，当出现囊体破损、介质泄漏等故障时，不需要拆解设备即可快速判断故障点。底部基座侧面设置的多格指示槽位，可嵌入状态指示灯或者压力显示条，实时反馈设备的运行压力、工作状态，操作人员不需要外接压力表即可掌握设备运行情况。顶部密封端盖集成了安全泄压结构，当内部压力超过设定阈值时会自动泄压，避免超压运行带来的安全风险，泄压阈值可通过端盖内部的弹簧预紧力进行调整，适配不同输出压力的使用需求。

　　在实际选型适配时，可根据所需的输出流量、压力参数调整中部储压筒的高度与储压囊的折叠层数，不需要改动底部驱动基座的结构即可拓展出不同参数的机型，大幅降低了系列化设计的成本。整个设备的动子运动部件做了同轴度优化，音圈动子与储压囊的同轴度控制在0.1mm以内，避免往复运动过程中出现偏磨导致的密封失效，长期运行的稳定性更有保障。相较于传统同参数等级的压缩机，这款结构的整体重量降低了60%以上，便携性优势明显，既可以作为固定安装的气源设备使用，也可集成到移动设备、便携检测装置内部作为配套气源，拓展了压缩设备的使用场景边界。
