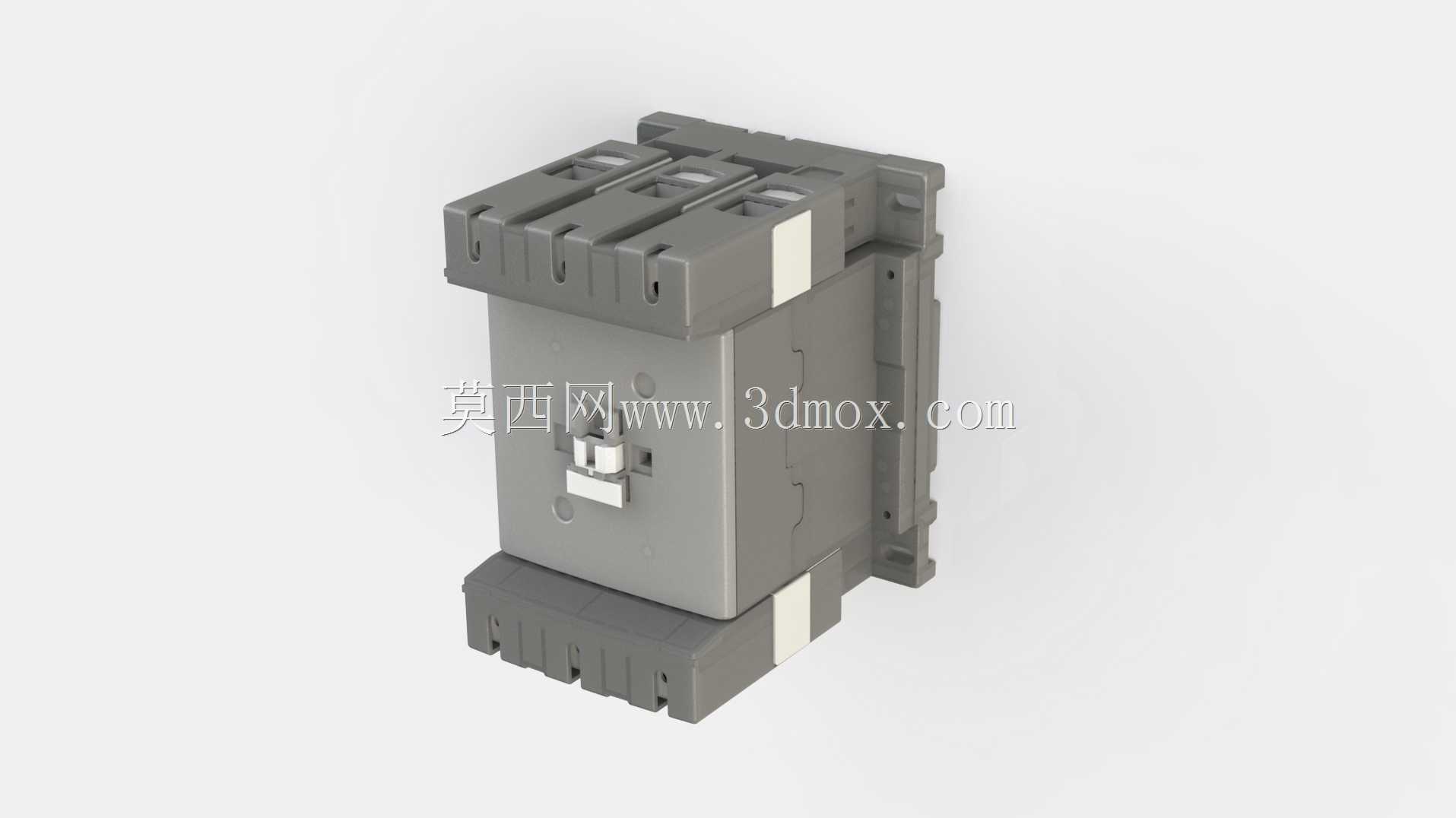

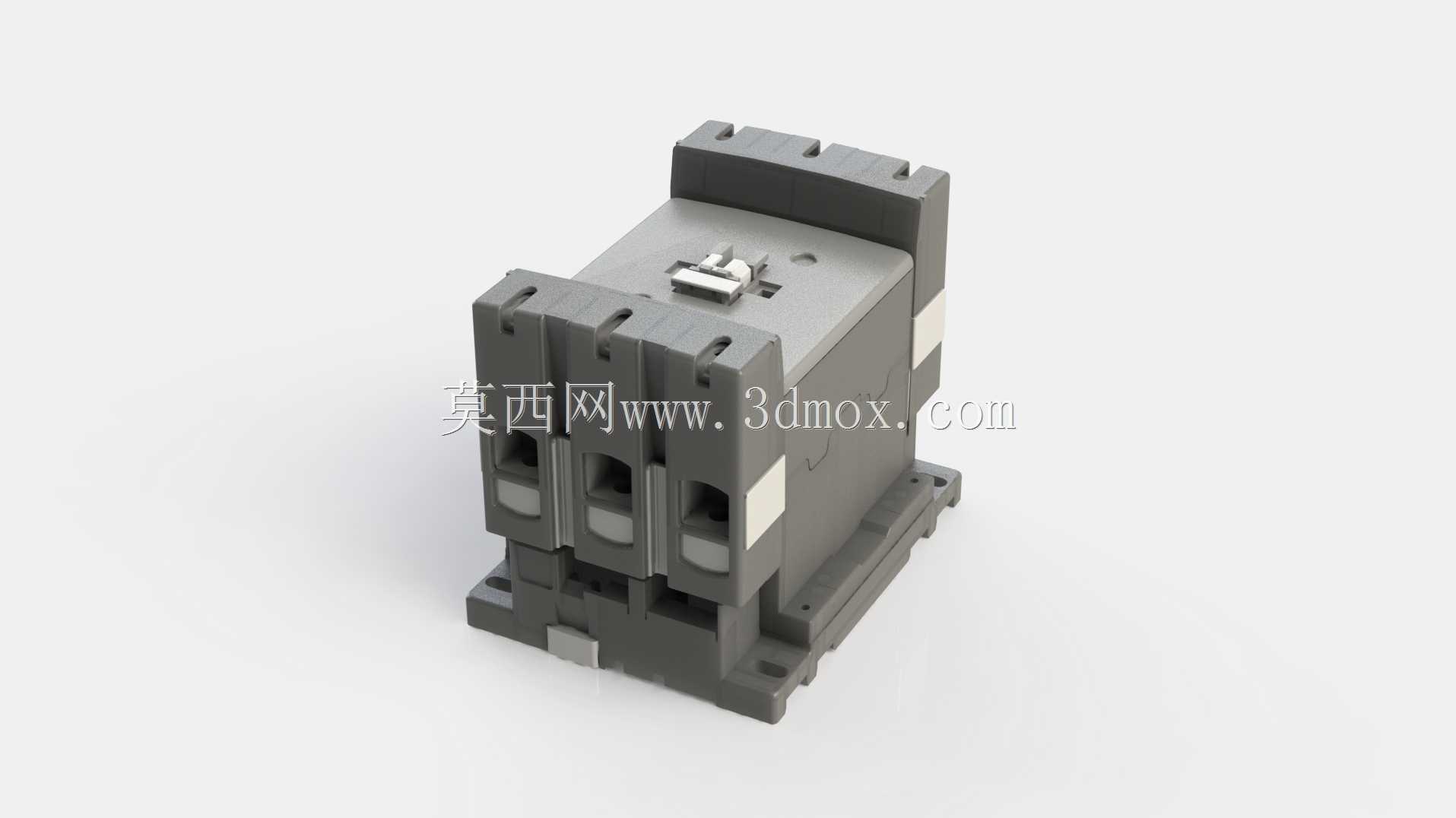

施耐德LC1E系列交流接触器三维结构

　　在低压配电与工业控制回路的设计选型环节，交流接触器是承担负载通断控制的核心执行元件，本次呈现的LC1E120至LC1E160规格接触器，属于施耐德EasyPact系列下的大电流等级产品，主要面向交流50/60Hz、额定工作电压至690V的配电场景，覆盖120A到160A的额定工作电流区间，可直接控制三相异步电动机的启停、正反转，也可用于电容器组、照明回路、加热设备等阻性或感性负载的通断控制，在工厂产线控制柜、低压成套配电柜、建筑配电竖井、暖通空调机组控制箱等场景中应用广泛。

　　从结构设计逻辑来看，该款接触器采用模块化堆叠布局，主体分为上部触头灭弧舱、中部电磁驱动机构、下部接线端子排三个核心区段，上部的三极主触头舱独立设置灭弧栅片腔，每个极位的触头区域都对应独立的隔弧结构，避免分断大电流时产生的电弧跨极短路，舱体外壳采用耐弧热固性塑料压制，表面的散热筋结构既提升了壳体结构强度，也增加了与空气的接触面积，辅助触头模块集成在主体侧部，可根据控制回路需求扩展常开常闭触点数量，无需额外改动主体结构。中部的电磁驱动部分采用直动式拍合磁路结构，铁芯端面设置短路环以降低交流励磁下的吸合噪音，线圈模块采用插拔式安装结构，后期维护更换线圈时无需拆解整个接触器主体，仅需松开侧部固定卡扣即可抽出线圈组件，大幅降低现场运维的拆装难度。

　　安装边界方面，该系列接触器采用标准35mm导轨安装与螺钉固定两种兼容方式，背部的导轨卡扣带有弹性锁止结构，卡入导轨后可自动锁止，避免设备运行振动导致的滑脱，主体的安装孔位间距符合低压电器行业通用安装尺寸规范，可直接替换同电流等级的其他主流品牌同规格产品，无需重新在安装板上打孔。主回路接线端子采用压线框式结构，可适配不同线径的铜芯电缆，端子处的防触电护罩采用透明阻燃材质，既可以直观检查线缆压接状态，也能防止运维人员误触带电部位，接线端子的紧固螺钉采用防脱落设计，拧松时不会从端子座上掉落，适配现场高空或狭小柜内空间的接线作业。

　　建模过程中需要重点关注的结构细节包括：主触头的超程与开距尺寸，这直接决定了接触器的通断能力与电寿命；磁轭与衔铁的配合间隙，间隙过大会导致线圈吸合功率上升、温升过高，间隙过小则会出现分断迟缓、触头熔焊风险；辅助触头的动作时序与主触头的配合差，需要保证控制回路的信号反馈与主回路通断的逻辑匹配；外壳的散热通道走向，建模时不能随意封堵壳体上的散热缝隙，否则会导致仿真温升结果与实际运行工况出现偏差。此外，接触器的进出线端相序标识、接地标识、额定参数标识的位置都需要与实物保持一致，避免在成套柜布线仿真时出现相序错位的问题。

　　在实际工程应用中，该规格接触器常与热继电器、电动机保护断路器搭配组成电机启动回路，建模时需要预留与配套热继的对接接口尺寸，保证两者插接时的定位卡扣、连接铜排的位置完全匹配，不需要额外做过渡转接。对于需要频繁启停的工况，该接触器的机械寿命与电寿命参数可满足一般工业场合的使用需求，结构上的免维护设计也减少了后期的运维工作量，三维模型的完整结构还原可直接用于柜内布线仿真、操作机构干涉检查、成套柜的数字孪生建模环节，帮助设计人员在方案阶段就完成柜内元器件排布的合理性验证，避免后期生产装配时出现元器件干涉、接线空间不足、操作手柄被遮挡等实际问题。
