施耐德GV3P电动机保护断路器结构

　　这款GV3P系列断路器是低压配电回路与电动机控制回路里常用的保护类元件，日常在工厂车间的低压柜、设备旁的就地控制箱、生产线的动力分配单元里都能见到它的身影，主要承担电动机回路的过载、短路、缺相保护功能，也可作为回路的隔离开关使用，在不频繁启动的工况下还能直接分合小功率电动机的主回路，省去单独加装隔离开关与熔断器的冗余配置。从结构设计来看，这款产品采用模块化的导轨安装结构，主体外壳采用高强度阻燃工程塑料，正面设置操作手柄，手柄带有明确的分合位置指示，合闸时手柄处于上方位置，分闸时处于下方位置，故障脱扣时手柄会停留在中间位置，方便运维人员快速判断回路故障状态。进出线端设置在产品的上下两端，采用压线式接线端子，端子带有防触电护罩，

　　避免接线后裸露带电部分引发安全隐患，端子的压线范围适配常规配电用铜芯导线，无需额外加装接线端头即可完成可靠压接。产品的安装边界完全适配标准35mmDIN导轨，背部自带导轨卡扣，安装时只需将卡扣卡在导轨上按压即可完成固定，拆卸时用螺丝刀撬动卡扣解锁即可快速取下，无需额外的安装固定螺丝，能大幅提升柜内装配的作业效率。从功能设计逻辑上，这款产品内部集成了热脱扣与磁脱扣两套保护机构，热脱扣元件采用双金属片结构，根据回路电流的大小匹配不同的发热形变参数，当回路出现过载电流时，双金属片受热弯曲触发脱扣机构，分断主回路，脱扣时间与过载电流的大小呈反时限特性，匹配电动机启动时的短时大电流特性，避免电机启动过程中出现误脱扣；

　　磁脱扣机构采用电磁线圈结构，当回路出现短路大电流时，电磁机构瞬间吸合触发脱扣，分断时间控制在毫秒级，能快速切断短路故障电流，避免故障扩大影响上级配电回路。产品的侧面预留了辅助触点、分励脱扣器、欠压脱扣器等附件的安装接口，用户可根据实际使用需求加装对应附件，实现远程分闸、故障信号上传、欠压保护等扩展功能，无需更换主体产品即可适配不同的控制场景。在外形尺寸设计上，这款产品采用三极结构的紧凑化布局，宽度尺寸控制在常规模数化配电元件的适配范围内，多个产品并排安装在柜内导轨上时，相互之间无需预留额外的散热间隙，能有效节省柜内的安装空间，产品的高度与深度尺寸也匹配常规低压配电柜、控制箱的内部安装空间要求，不会出现与柜内母线、线槽干涉的情况。

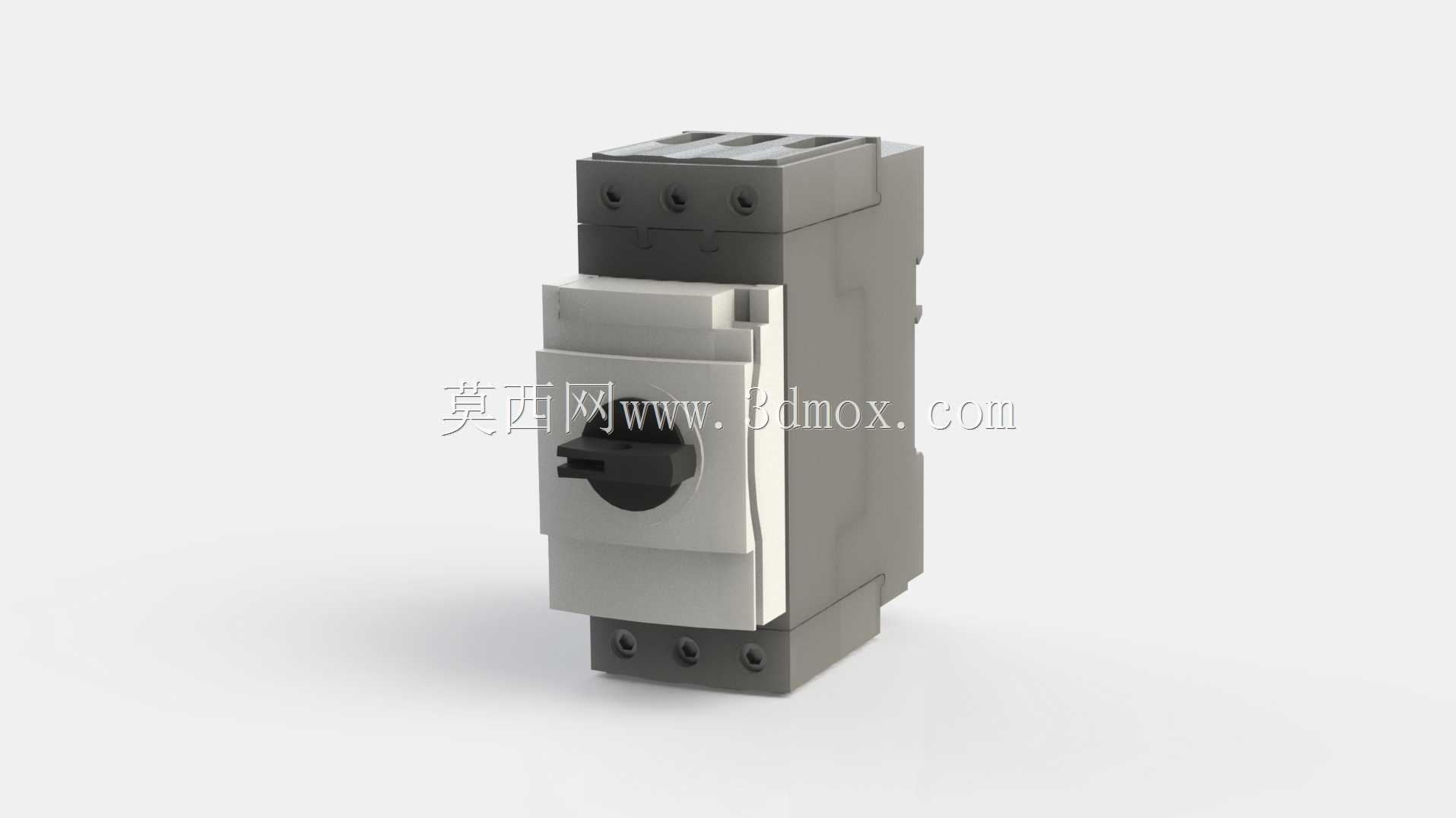

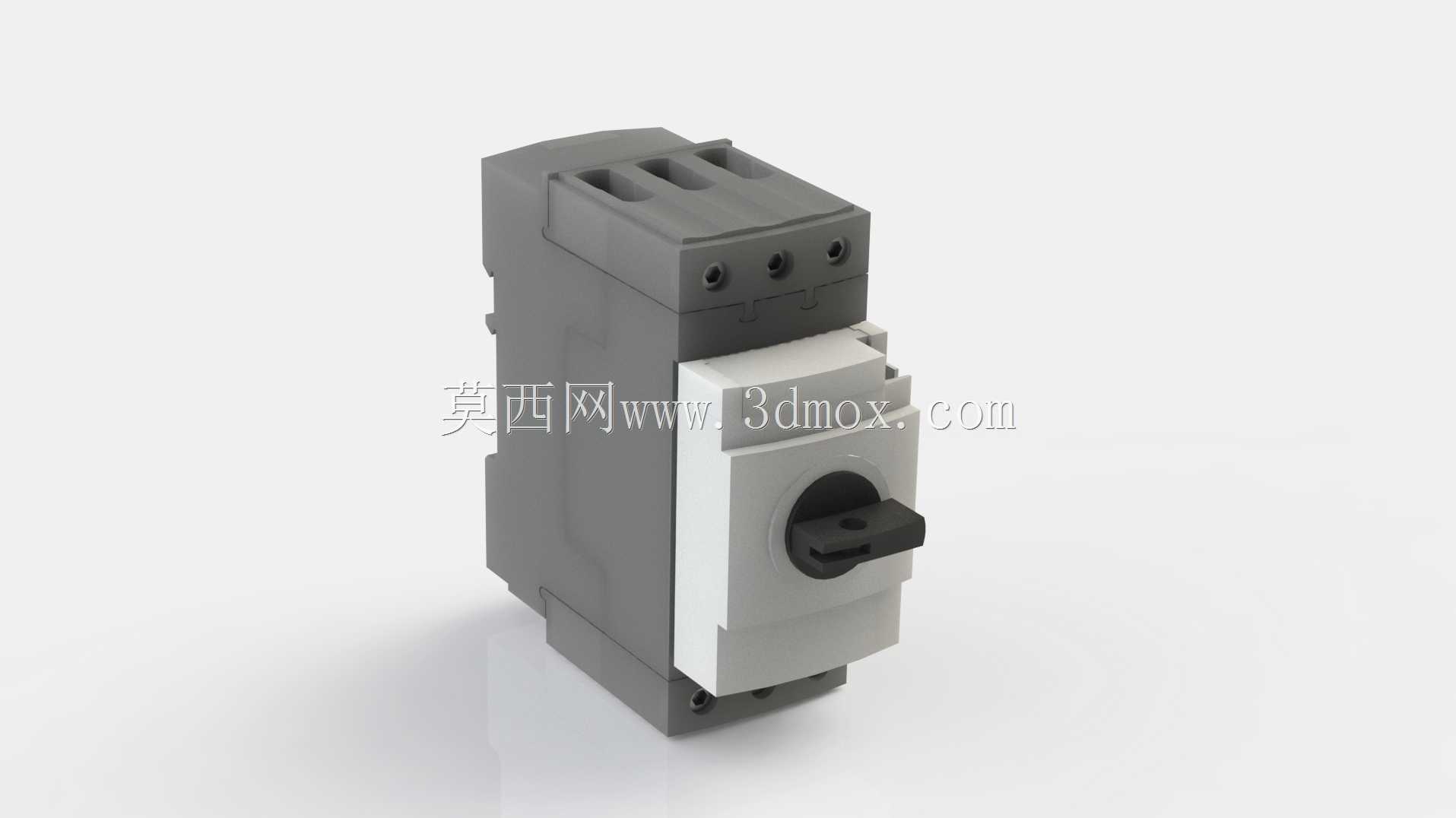

　　在实际工程应用中，这类断路器常与交流接触器、热继电器搭配组成电动机启动保护回路，部分工况下也可单独作为小功率电机的保护控制开关使用，其脱扣电流值可根据所保护电机的额定电流进行整定，整定旋钮设置在产品正面，带有清晰的电流刻度标识，整定完成后可加装铅封，避免无关人员随意改动整定值影响保护效果。产品的操作手柄带有锁止孔，在设备检修时可通过挂锁将手柄锁定在分闸位置，防止误合闸引发检修安全事故，这一设计完全符合工业现场的安全作业规范要求。从建模细节来看，这款模型还原了产品的所有外部结构特征，包括外壳的分型线、端子的固定螺丝位置、操作手柄的防滑纹理、背部的导轨卡扣结构、侧面的附件安装接口等细节，结构尺寸完全按照实物的安装尺寸进行绘制，可直接用于低压柜的布局装配干涉检查、生产线控制箱的三维布线设计、电气成套设备的方案展示等场景，设计人员在进行柜内布局时，可直接调用该模型进行排布，提前核对安装空间、接线距离、操作空间是否满足要求，避免实际装配时出现元件干涉、操作空间不足等问题。
