施耐德GV2P电动机保护断路器三维结构

　　在低压配电与工业控制场景中，这类电动机保护断路器是机床控制柜、自动化产线配电回路、小型设备动力进线端的核心保护元件，日常承担着电动机回路的过载、短路、缺相故障分断任务，同时兼具隔离开关的断电隔离功能，在设备检修时可提供明确的断点保障，避免带载操作的安全隐患。从实际工程应用来看，这类元件常搭配交流接触器、热继电器组成电机启动保护回路，部分场景下也可直接作为小功率电机的手动启动开关使用，省去额外的隔离开关配置，简化柜内布线结构。

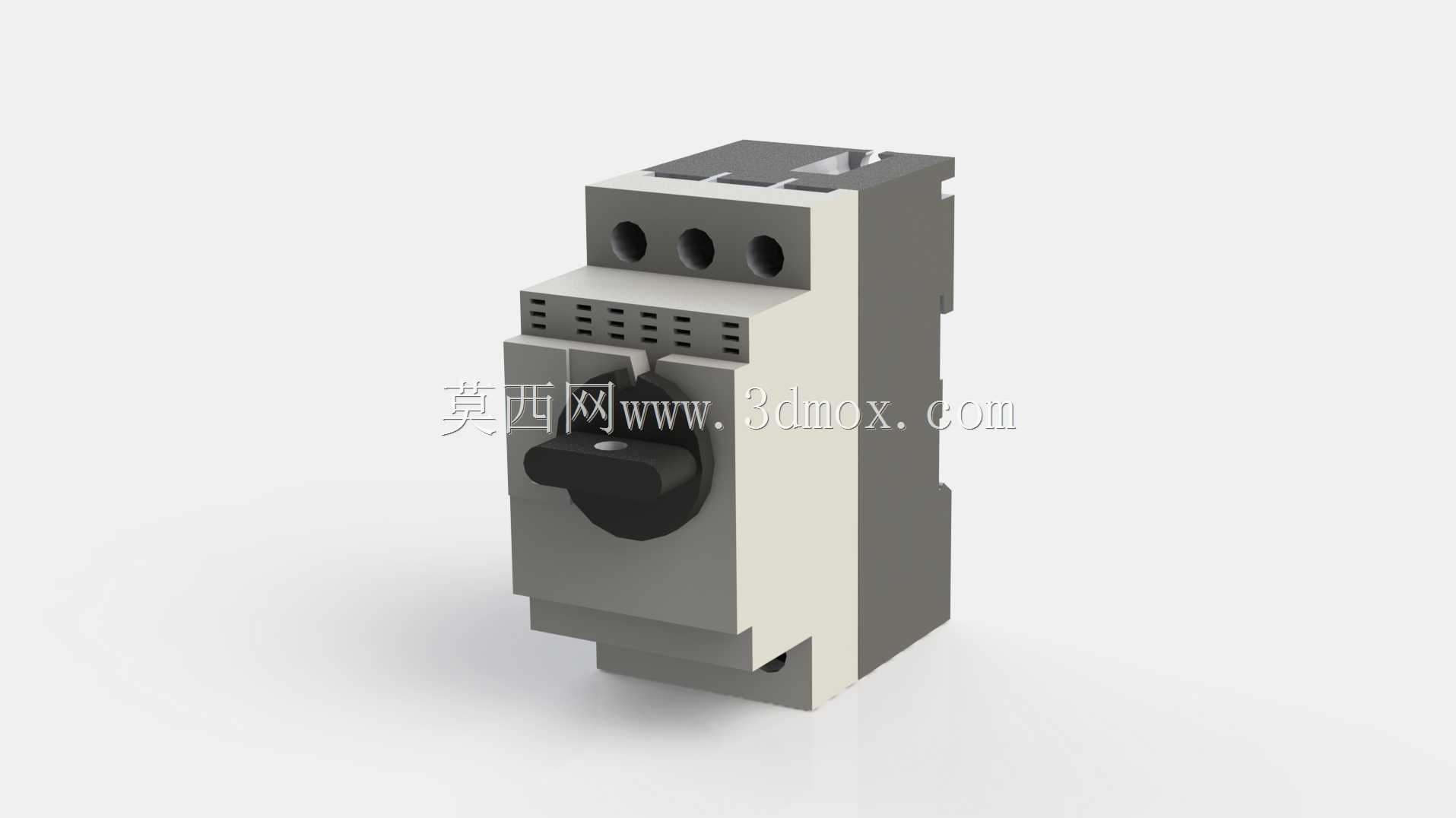

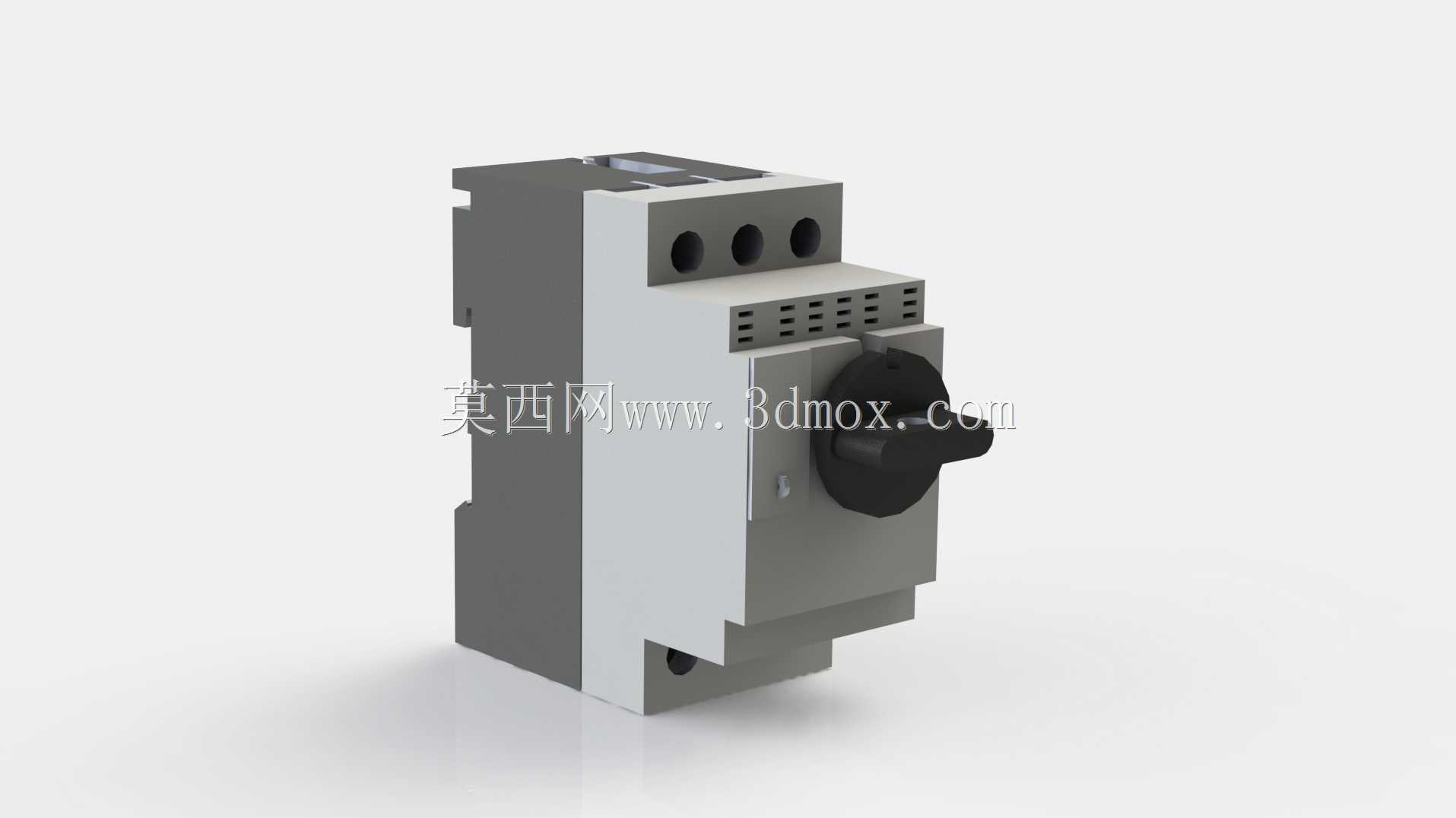

　　从三维结构设计来看，该模型还原了实物的模块化拼接结构，主体分为操作机构腔、触头灭弧腔、接线端子区三个核心部分：正面的黑色旋转操作手柄具备明确的分合位置标识，手柄的操作角度、突出高度都符合低压电器的人机操作要求，操作力设计在常规手动操作的舒适区间，不会出现操作卡滞或误触脱扣的问题。上部的三个圆形进线孔对应三相主回路的进线端，孔位的间距、孔径匹配常规的接线端子排安装尺寸，可兼容不同线径的铜芯导线压接，端子区域设计有防触电护罩结构，避免接线后裸露带电部分。侧面的导轨卡扣结构是这类断路器的标准安装结构，适配行业通用的35mm标准DIN导轨，卡扣的弹性行程、卡接深度都经过尺寸校核，安装时只需对准导轨按压即可卡紧，拆卸时拨动卡扣锁舌即可快速取下，无需额外的固定螺丝，大幅提升柜内元件的装配效率。

　　外形尺寸方面，该类断路器的宽度遵循低压模数化电器的尺寸规范，单台宽度为固定模数尺寸，多台并排安装时可紧贴布置，不会出现结构干涉，柜内排布时可精准计算占用的导轨长度，提前预留布线与操作空间。壳体的散热槽设计在正面操作手柄上方，多排横向开槽既保证了内部触头、脱扣机构工作时的热量散出，又能阻挡较大的异物落入壳体内部，开槽的宽度、间距都满足电气安全的防护等级要求，避免手指误触内部带电部件。壳体的拼缝位置设计有凹凸卡扣结构，上下盖装配后无明显错位，接缝均匀，既保证了壳体的结构强度，也能在分断短路电流时阻挡电弧喷出，提升使用安全性。

　　建模过程中需要重点关注几个安装边界的尺寸校核：首先是下部出线端子的位置，要和柜内的出线槽、导线弯曲半径匹配，避免接线后导线过度弯折损伤绝缘层；其次是操作手柄的行程范围，要保证柜门板开孔后，手柄在分、合、脱扣三个位置都不会和门板发生碰撞，操作时无卡滞；另外侧面的辅助触点安装位尺寸也需要还原，这类断路器可侧装辅助触头模块，用来反馈断路器的分合状态给PLC或指示灯，建模时要保证侧装接口的卡扣位置、定位槽尺寸和通用辅助模块匹配，避免实际装配时出现装不上的问题。

　　从功能结构的还原度来看，模型体现了热磁脱扣机构的外部对应结构，壳体上的电流调节窗口位置清晰，对应内部的热脱扣电流调节旋钮，工程选型时可根据电机额定电流调整对应的保护阈值，保证过载保护的匹配性。整体壳体的棱角做了合理的圆角过渡，没有尖锐的边角，符合电气元件的安全设计要求，同时壳体表面的哑光质感、标识区域的预留位置都和实物一致，可直接用于配电盘的三维布局仿真、柜内布线干涉检查，也可作为电气教学的演示模型，帮助新人理解低压保护电器的结构组成与安装方式。在做整柜三维布线时，这类元件的模型精度直接影响布线的准确性，精准的端子位置、外形尺寸可以让工程师提前预判导线长度、走线路径，减少现场装配时的改线工作量，提升电控柜的装配效率。
