V6发动机活塞连杆组结构设计方案

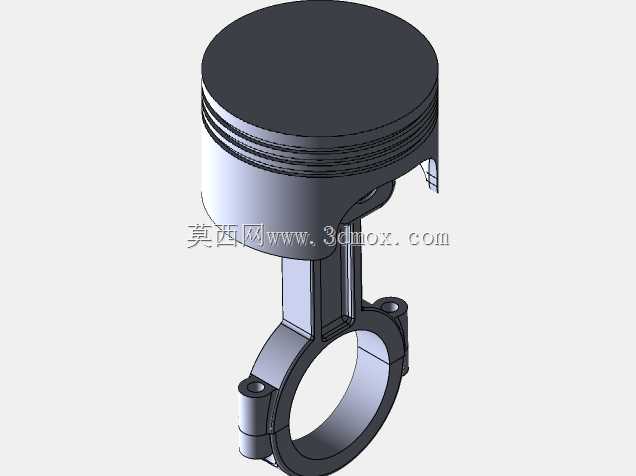

　　这套活塞连杆组件面向V型六缸内燃机的做功单元设计，直接参与发动机进气、压缩、做功、排气的完整循环，是把燃气燃烧产生的爆发压力转化为曲轴旋转扭矩的核心传力部件，日常搭载于乘用车辆、轻型商用车辆的V6动力总成中，也可作为小型固定式发电机组、特种作业机械动力源的核心结构参考。

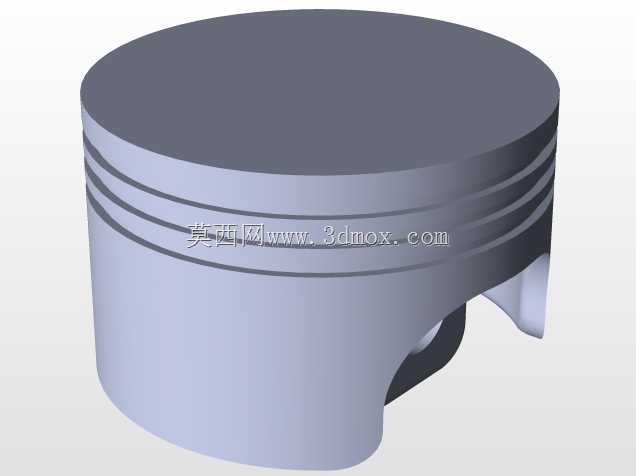

　　从实际工况适配角度出发，活塞头部设置了多道环槽结构，最上方两道环槽用于安装气环，负责密封燃烧室的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，最下方环槽安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞顶部采用适配V6发动机燃烧室形状的平顶设计，可在压缩行程终了时配合气缸盖形成规则的挤气涡流，让油气混合更加充分，提升燃烧效率同时降低爆震倾向。活塞销座部位做了加强筋过渡处理，可承受做功瞬间燃气作用在活塞顶部的数吨级冲击载荷，避免销座部位出现应力集中导致的疲劳开裂。

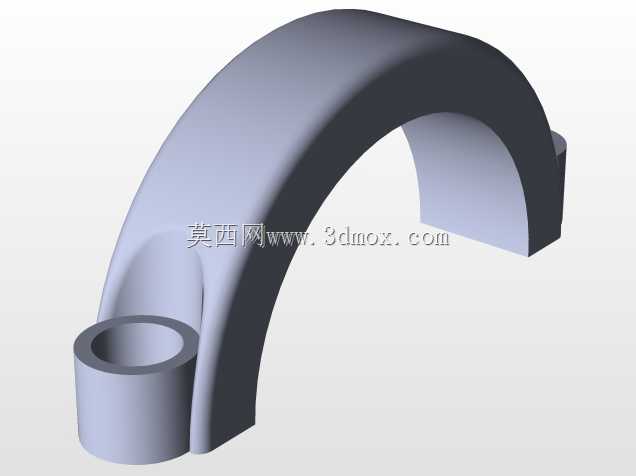

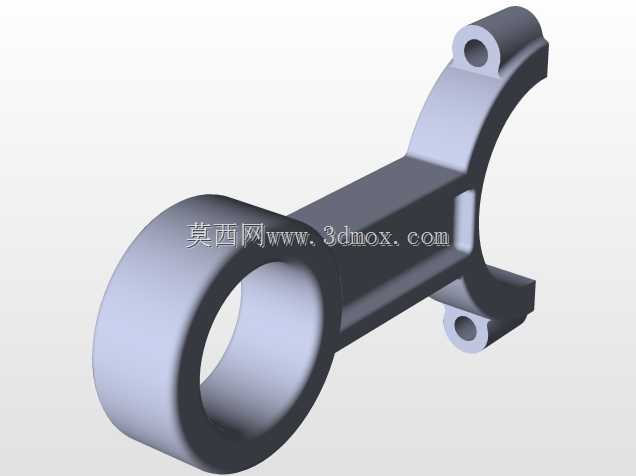

　　连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少发动机高转速运转时的往复惯性力，降低曲轴轴瓦的冲击负荷。连杆大头采用分体式设计，通过连杆螺栓将连杆盖与杆身紧固，安装时可直接穿过气缸体下部的曲轴箱空间，抱合在曲轴的连杆轴颈上，连杆小头通过活塞销与活塞销座连接，内部预留了衬套安装位，可在长期磨损后单独更换衬套降低维修成本。

　　设计过程中首先匹配了V6发动机的标准缸径参数，确定活塞的整体外径尺寸，保证活塞与气缸壁之间预留合理的配合间隙，兼顾冷态启动时的密封性能与热态工作时的膨胀余量，避免活塞热胀后出现拉缸故障。活塞的压缩高度严格匹配对应排量发动机的燃烧室容积要求，确保压缩比处于设计区间内，兼顾动力输出与燃油经济性。连杆的中心距尺寸经过反复校核，既保证活塞运行到上止点时不会与气缸盖、气门发生运动干涉，也保证活塞运行到下止点时不会脱离气缸壁的导向范围，同时连杆的摆动角度经过运动仿真验证，在曲轴最大转角位置不会与气缸体下部的结构发生碰撞。

　　安装边界层面，活塞组件装入气缸时需注意活塞环的开口错位角度，避免各环开口对齐导致燃气泄漏；连杆大头的紧固螺栓需按照规定的扭矩与转角顺序拧紧，保证连杆盖结合面的压紧力均匀，避免工作中出现连杆螺栓断裂、连杆松脱的严重故障。活塞销采用全浮式设计，工作时可在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布在整个销表面，延长部件使用寿命，销的两端设置卡环槽，安装卡环后可限制活塞销的轴向窜动，避免销端刮伤气缸壁。

　　整套结构的受力路径清晰，燃气爆发压力作用在活塞顶面后，依次通过活塞销座、活塞销、连杆小头、连杆杆身、连杆大头传递到曲轴连杆轴颈，最终转化为曲轴的旋转力矩对外输出动力，各部位的壁厚、过渡圆角都经过应力校核，可满足额定转速下的长期疲劳工作要求，适配常规民用V6发动机的动力输出区间。
